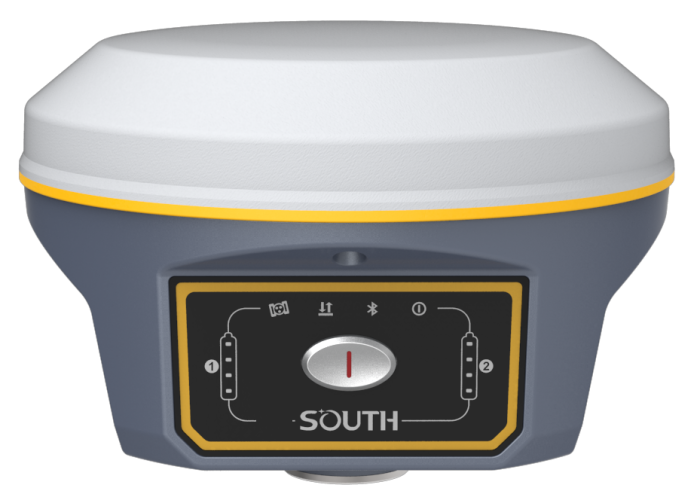

GNSS приемник SOUTH Galaxy G9
 |
Высокая интегрированность Благодаря высокой интегрированности начинки прибора: GNSS антенны, Bluetooth, WIFI, модуля и антенны УКВ значительно выросла производительность и энергоэффективность прибора. А также уменьшилось количество аксессуаров, которые необходимо брать с собой в поле геодезисту. |
Поддержка всех группировок GNSS спутников Galaxy G9 получил новый ПРОЦЕССОР, который не только энергоэффективен, но и отлично справляется с помехами, благодаря чему получает данные высокого качества от всех группировок спутников, в том числе от BeiDou III. |
 |
 |
Встроенная антенна радио УКВ Благодаря инновационному дизайну встроенных плат и новейшим технологиям компании SOUTH работа по УКВ стала еще надежнее. |
Продвинутый встроенный модуль УКВ Встроенный радиомодуль нового поколения поддерживает все современные радиопротоколы, а радиус работы увеличен до 10 км благодаря протоколу Farlink. Работает на частоте 410МГЦ-470 МГЦ. |
 |
 |
Электронный уровень и компенсация наклона Galaxy G9 поставляется с Инерциальной Системой нового поколения, с которой измерения под углом будут точнее. Координаты будут исправлены автоматически по углу и направлению наклона вехи. Благодаря этой технологии пропадает необходимость выставлять веху по уровню, а продуктивность вырастает на 30 процентов. |
Увеличенное время работы Благодаря новому процессору и двум съемным батареям, значительно увеличивается время автономной работы и производительность приемника G9. Поддерживается функция горячей замены аккумуляторов. Приемник G9 может проработать до 15 часов в режиме «Ровер», а заряд каждой из двух батарей отображается прямо на приборе. |
 |
Управление через веб-интерфейс
Встроенный Веб-интерфейс позволяет отслеживать статус приемника и настраивать его. Получить доступ к нему можно по WIFI или USB.
Bluetooth
Galaxy G9 оснащен Bluetooth v4.0. Приемник может подключаться к другим умным устройствам, использующие стандарт Bluetooth v4.0 и Bluetooth v2.1. Благодаря новому стандарту Bluetooth не только увеличился радиус работы, но и стабильность соединения.
WiFi
Galaxy G9 может не только использовать WIFI для приема и передачи данных, но и создавать точку доступа, к которой могут подключаться другие устройства для управления приемником.
Удобное хранение данных
Сырые данные, включая STH, Rinex 2.01 и Rinex 3.02 можно хранить не только во встроенной памяти (16Гб SSD), но и на внешнем устройстве USB (по OTG).
В настоящее время ведется внесение прибора в реестр средств измерений.
Тип платы | Trimble плата (336 каналов), Mosaic X5 плата (1760 каналов) |
Объем накопителя | 16 ГБ |
Вес | 1.3 кг |
Размеры | 154 × 154 × 106 мм |
Пылевлагозащищенность | IP68 |
Рабочая температура | от -45 °C до +75 °C |
Встроенный модем | 4G LTE, UHF, GSM/GPRS |
Спутниковые группировки | Beidou (China), Galileo (Europe), Glonass (Russia), GPS (USA), QZSS (Japan), SBAS |
Морозоустойчивость | -45 °С |
Связь с устройствами | Bluetooth, RS-232(Com), USB, Wi-Fi |
Производитель | South (КНР) |
Число каналов | 336, 1760 |
Тип антенны | Внешняя |
Режим работы | Статика, RTK, PPK (Кинематика) |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
|
Приёмник |
1 |
|
УКВ антенна |
1 |
|
GSM антенна QT0822D |
1 |
|
Кабель USB Type A - LEMO 7 |
1 |
|
Батарея Li-ion BTNF-L7408W |
2 |
|
Зарядное устройство для батарей CH-SA4012 с сетевым адаптером питания 220В |
1 |
|
Карбоновая веха CLS25 для ровера или комплект трегера TJ13 с адаптером TL10 для базы |
1 |
|
Мини-веха TG-30 30см |
1 |
|
Адаптер 5/8" LJQ-5/8(AI) |
1 |
|
Пластина на веху для измерения высоты рулеткой CGP-S01B |
1 |
|
Ударопрочный кейс S-S-B2 |
1 |
|
ПО для постобработки |
1 |
Количество каналов |
1760, 336 (опция) |
GPS |
L1C/A, L1C, L2C, L2E, L5 |
GLONASS |
L1C/A, L1P, L2C/A, L2P, L3 |
BDS |
B1, B2, B3 |
GALILEOS |
E1, E5A, E5B, E5AltBOC, E6 |
SBAS |
L1C/A, L5 (Только для спутников, поддерживающих L5) |
IRNSS |
L5 |
QZSS |
L1C/A, L1 SAIF, L2C, L5, LEX |
MSS L-Band |
Trimble RTX[1] |
Частота позиционирования: |
1Hz~50Hz |
Время инициализации: |
< 10s |
Надежность инициализации: |
>99.99% |
Точность позиционирования |
|
Дифференциальные кодовые измерения (DGNSS) |
план:0.25 м + 1 мм/км высота: 0.50 м + 1 мм/км |
Статика и быстрая статика |
план: 2.5 мм + 0.5 мм/км высота: 5 мм + 0.5 мм/км |
Кинематика в реальном времени (RTK) |
план: 8 мм + 1 мм/км высота: 15 мм + 1 мм/км |
SLink (RTX)[2] |
план: 4-10 см высота: 8-20 см |
RTK XTRa (xFill) |
план: 5 + 10 мм/км высота: 5 + 20 мм/км |
SBAS |
Обычно < 5m среднеквадратичное расстояние |
Время инициализации RTK |
2~8s |
IMU Погрешность за наклон вехи |
8мм + 0.6мм/градус наклона |
IMU угол наклона |
0°~60° |
Физические параметры |
|
Размеры |
154мм(Д)×154мм(Ш)×106мм(В) |
Вес |
1.3 кг (включая батарею) |
Материал |
Корпус из магниевого алюминиевого сплава |
Производительность оборудования |
|
Рабочая температура |
-45 °C до +75 °C |
Температура хранения |
-50 °C до +80 °C |
Влажность |
100% Без конденсации |
Влаго/Пыле защита |
IP68 стандарт, защищен от длительного погружения на глубину до 1м, полностью защищен от пыли |
Удар/Вибрация |
Выдерживает падение с высоты 2 метра на плотный грунт естественным путем |
Источник питания |
6-28V DC, защита от перенапряжения |
Батарея |
7.4 V 3400mAh Аккумуляторная, съемная литий-ионная батарея |
Время работы батареи |
на одной батарее: до 15 ч (Ровер по Bluetooth) |
| Коммуникации | |
Связь и хранение данных |
порт 5PIN LEMO + Rs232 |
Внутренний UHF |
Прием и передача, 1W/2W/3W переключаемый |
Частотный диапазон |
410-470MHz |
Протокол связи |
Farlink, Trimtalk450s, HUACE, Hi-target, Satel |
Дальность связи |
около 10 км по протоколу Farlink |
Сотовая сеть |
LTE FDD: B1/B3/B5/B7/B8/B20 |
Bluetooth |
стандарт Bluetooth 3.0/4.1, Bluetooth 2.1+EDR |
NFC |
Реализация близкого расстояния (короче чем 10см) автоматическая пара между приемником и контроллером (в контролере должен быть NFC модуль) |
WIFI |
802.11 b/g |
WIFI точка доступа |
Точка доступа WIFI позволяет любому мобильному устройству подключится и получить доступ к внутреннему web-интерфейсу для управления и контроля за приемником WIFI клиент Для работы в качестве WIFI клиента, что позволяет передавать и принимать дифференциальные поправки через сеть WIFI |
WIFI канал передачи данных |
Приемник может передавать и принимать поток коррекционных данных по каналу передачи данных Wi-Fi |
Хранение/Передача данных |
|
Память |
внутренняя память 16 GB SSD при нехватке памяти старые данные автоматически удаляются для записи новых; поддерживает внешние накопители |
Передача данных |
Режим Plug and play передачи данных USB Поддержка загрузки данных FTP/HTTP |
Формат данных |
Дифференциальный формат данных: CMR+, SCMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2 GPS выходной формат данных: NMEA 0183, PJK плоская координата, двоичный код, Trimble GSOF Поддержка сетевой модели: VRS, FKP, MAC, полная поддержка NTRIP протокола. |
Сенсоры |
|
Электронный уровень |
Программное обеспечение контроллера может отображать электронный уровень, проверяя состояние выравнивания пузырькового уровня на вехе в режиме реального времени |
IMU |
Встроенный модуль IMU, не требующий калибровки и невосприимчивый к магнитным помехам |
Термометр |
Встроенный датчик термометра, с интеллектуальной технологией контроля температуры, контролирующий и регулирующий температуру приемника |
Взаимодействие с пользователем |
|
Операционная система |
Linux |
Кнопки |
1 клавиша |
Индикаторы |
4 LED индикаторов (спутники, питание, Bluetooth, передача данных) 2 индикатора заряда батареи |
Web-сервер |
С доступом к внутреннему веб-интерфейсу управления через Wi-Fi или USB-соединение, пользователи могут контролировать состояние приемника и свободно изменять конфигурации |
Голосовой информатор |
Озвучивает текущий режим работы и выбранный модем передачи данных. Поддерживает различные языки, такие как: Китайский/Английский/Корейский/Испанский/Португальский/ Русский/Турецкий |
Открытая платформа |
Обеспечивает вторичный пакет разработки и открывает формат данных наблюдений Opensc и определение интерфейса взаимодействия |
Облачный сервис |
Мощная облачная платформа предоставляет онлайн-сервисы, такие как удаленное управление, обновление прошивки, онлайн — регистрация и т. |
