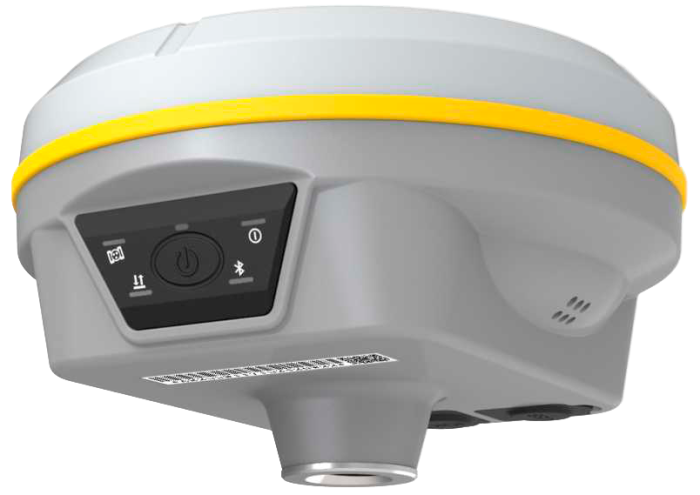

GNSS приемник SOUTH G3
Цветные индикаторы
Цветные индикаторы на передней панели прибора отображают информацию о статусе работы прибора.
Легкий и быстрый
Не смотря на небольшой вес (всего 790 грамм), корпус South Galaxy G3 сделан из магниевого сплава, как и у других приемников линейки Galaxy. Высокий уровень интеграции компонентов приемника позволяют ему быть компактнее и работать быстрее.
Новый процессор
Galaxy G3 получил как новый ПРОЦЕССОР, так и новые модули (ГНСС плата, WI-Fi, Bluetooth и тд.). Все они интегрированы в одну плату, благодаря чему увеличивается энергоэффективность, скорость работы и качество принимаемых спутниковых сигналов.
Благодаря этим нововведениям, South Galaxy G3 способен полностью отслеживать все частоты GPS, GLONASS, BDS, GALILEO и QZSS и за несколько секунд получать решение с сантиметровой точностью.
South Galaxy G3 поддерживает BeiDou-3 B2b L-band BDS-PPP.
Новая технология «RTK Keep» позволяет Galaxy G3 получать сантиметровую точность в течении нескольких минут, при потере связи с базой.
Увеличенное время работы
Благодаря новому процессору значительно увеличивается время автономной работы и производительность Galaxy G3. Встроенная литий-ионная батарея емкостью 6800 mAh позволяет работать до 15 часов в режиме «Ровер».
С помощью разъема Type-C и протокола PD приемник можно полностью зарядить за 3 часа.
Galaxy G3 так же поддерживает работу от мобильных внешних аккумуряторов.
Быстрый инерциальный модуль (IMU)
Приемник South G3 оснащен модулем IMU последнего поколения. Максимальный угол компенсации у данного модуля составляет 60 градусов, он невосприимчив к электромагнитным помехам, благодаря чему с модулем IMU можно работать под линиями электропередач или вблизи трансформаторов. Компенсация наклона с частотой 200 Гц!
Протокол FarLink
Новое встроенное радио «Beaver» обеспечивает передачу поправок на расстояние до 8 км, при использовании протокола FarLink.
Благодаря высокой пропускной способности протокола решается проблема передачи большого объема информации от различных группировок спутников.
В настоящее время ведется внесение прибора в реестр средств измерений.
| Количество каналов | 1598 |
| GPS | L1C/A, L1C, L2C, L2P, L5 |
| GLONASS | L1 C/A, L1P, L2 C/A, L3 |
| BDS | BDS-2: B1l, B2l, B3l BDS-3: B1l, B3l, B1C, B2a, B2b* |
| GALILEO | E1, E5A, E5B, E6C, AltBOC* |
| SBAS | L1* |
| IRNSS | L5* |
| QZSS | L1, L2C, L5 |
| MSS L-Band | BDS-PPP |
| Запись данных | 1Hz~20Hz |
| Время инициализации: | < 10 сек |
| Надежность инициализации: | >99.99% |
| Точностные характеристики | |
| Дифференциальные кодовые измерения (DGNSS) | план:0.25 м + 1 мм/км высота: 0.50 м + 1 мм/км |
| Статика и быстрая статика | план: 2.5 мм + 0.5 мм/км высота: 5 мм + 0.5 мм/км |
| Кинематика в реальном времени (RTK) | план: 8 мм + 1 мм/км высота: 15 мм + 1 мм/км |
| SBAS | Обычно < 5 м |
| Время инициализации RTK | 2~8 сек |
| Инерциальная система (IMU) | погрешность при наклоне до 30 º <10 мм + 0.7 ммº |
| IMU угол наклона | 0°~60° |
| Физические характеристики | |
| Размеры | 130мм(Д)×130мм(Ш)×80мм(В) |
| Вес | 790 г. (включая батарею) |
| Материал | Корпус из магниевого алюминиевого сплава |
| Производительность оборудования | |
| Рабочая температура | -45°C~+75°C |
| Температура хранения | -55°C~+85°C |
| Влажность | 100% Без конденсации |
| Влаго/Пыле защита | IP68 стандарт, защищен от длительного погружения на глубину до 1м, полностью защищен от пыли |
| Удар/Вибрация | Выдерживает падение с высоты 2 метра на плотный грунт естественным путем |
| Источник питания | 6-28V DC, защита от перенапряжения |
| Батарея | Встроенная литий ионная батарея емкостью 6800мАч |
| Время работы батареи | до 15 ч (Ровер по Bluetooth) |
| Связь | |
| Порты ввода/вывода | порт 5PIN LEMO + Rs232 USB Type-C интерфейс (зарядка+OTG+Ethernet) 1 порт для УКВ антенны |
| Внутренний УКВ | Передача и прием радиосигнала 2 Вт |
| Частотный диапазон | 410-470MHz |
| Протокол связи | Farlink, Trimtalk450s, SOUTH,KOLIDA, HUACE, Hi-target, Satel |
| Дальность связи | До 8 км по протоколу Farlink |
| Bluetooth | Bluetooth 3.0/4.1 стандарт, Bluetooth 2.1+EDR |
| NFC | Для подключения контроллера к приемнику |
| Wi-Fi | |
| Модем | 802.11 b/g |
| WIFI точка доступа | Для доступа к Веб-интерфейсу |
| WIFI канал передачи данных | Приемник может передавать и принимать поток коррекционных данных по каналу передачи данных Wi-Fi |
| Хранение/Передача данных | |
| Память | внутренняя память 4GB SSD, при нехватке памяти старые данные автоматически удаляются для записи новых; Поддерживает внешние накопители. |
| Передача данных | Передача данных USB Поддержка загрузки данных FTP/HTTP |
| Формат данных | Статика: STH, Rinex2.01, Rinex3.02 и тд. формат дифференциальных поправок: RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2 GPS формат: NMEA 0183, плановые координаты PJK, бинарный код, Поддержка режима сети: VRS, FKP, MAC , полностью поддерживается протокол NTRIP |
| Датчики | |
| Электронный уровень | Отображение уровня в ПО контроллера в реальном времени |
| IMU | Встроенный модуль IMU, без необходимости калибровки, невосприимчив к электромагнитному излучению |
| Термометр | Встроенный датчик термометра, с интеллектуальной технологией контроля температуры, контролирующий и регулирующий температуру приемника |
| Интерфейс | |
| Операционная система | Linux |
| Кнопки | Одна клавиша |
| Индикаторы | 5 LED индикаторов |
| Web-интерфейс | Доступ к веб-интерфейсу осуществляется по WI-FI или USB, позволяет отслеживать и управлять приемником |
| Голосовой информатор | Технология голосовых уведомлений сообщает о статусе приемника, поддерживает Китайский, Английский, Корейский, Испанский, Португальский, Русский, Турецкий языки |
| Для разработчиков | Наличие формат а данных OpenSIC и поддержка сторонних разработчиков |
| Облачный сервис | Имеются облачные сервисы, такие как удаленный доступ, онлайн обновление, регистрация и т.д. |
Пункты помеченные * заработают в следующих обновлениях прошивки.
|
Наименование |
шт |
|
GNSS приемник SOUTH G3 |
1 |
|
УКВ антенна |
1 |
|
Кабель USB Type-C - USB Type-C |
1 |
|
Кабель USB Type-C - USB Type A |
1 |
|
Зарядное устройство |
1 |
|
Карбоновая веха |
1 |
|
Переходник для вехи (Бобышка) |
1 |
|
Пластина на веху для измерения высоты рулеткой |
1 |
|
Ударопрочный кейс |
1 |
|
ПО для постобработки |
1 |
