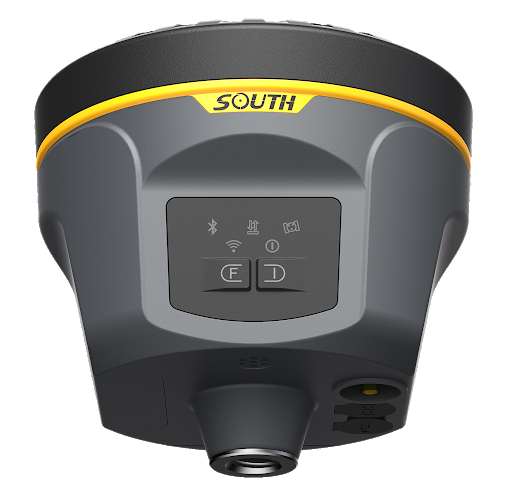

GNSS приемник SOUTH Galaxy G1 Plus

GNSS приемник SOUTH Galaxy G1 Plus ID#513
260 000 Р

Категории: South

Теги: приемник gsm gnss south глонасс gps rtk uhf статика TradeGeo геодезия geodesy syrveyor

Поделиться:

Опционально в приемнике может быть установлена самая современная и высокотехнологичная плата Trimble BD990 с поддержкой всех существующих спутниковых систем ГЛОНАСС, GPS, Beidou, Galileo, QZSS, IRNSS, SBAS и всего диапазона имеющихся частот. В плате реализован ряд технически новационных разработок. К ним относится запатентованная технология Advanced RF Spectrum Monitoring, которая позволяет определять не качественные спутниковые сигналы, применяя к ним фильтры смягчения и повышая их стабильность. Наличие данной технологии позволяет получать фиксированное решение в самых труднодоступных местах с плохим качеством покрытия спутниковых сигналов. Многие авторитетные профессиональные источники отмечают максимальный уровень стабильности и качества приема спутниковых сигналов, которые выводят на лидирующие позиции плату Trimble BD990 в сравнении с аналогами. Также, новейшая технология Trimble Maxwell 7 обеспечивает самую быструю и надежную RTK инициализацию. Фиксированое решение доступно спустя несколько секунд после подключения к базовым станциям.

В приемнике установлена новая высококачественная антенна, которая также поддерживает прием дифференциальных поправок (орбиты и ошибки часов спутников GPS, ГЛОНАСС, BeiDou, Galileo и QZSS), которые поступают на приемник по спутниковым каналам L-диапазона, , что позволяет работать с глобальным сервисом передачи коррекций South SLink. Таким образом приемник обеспечивают сантиметровую точность без использовая базовых станций и сетей сотовой связи в любой точке земного шара. Также в приемнике реализована поддержка сервиса South SLink IP, что позвлоляет получать дифференциальные поправки через сотовую связь (сеть Интернет) в сложных условиях ограниченной видимости небосвода. Cервис коррекции South SLink обеспечивает точность менее 4 см в плане и 9см по высоте 95% времени со временем сходимости до 30 минут (обычно менее 5 минут)*.

Ключевые особенности

- Время работы приемника увеличено в 2 раза за счет использования 2 аккумуляторных батарей с возможностью горячей замены. Также приемник опционально может поставляться с внешним аккумуляторным блоком, который является продолжением вехи, его использование гарантирует 28 часов работы в условиях отрицательных температур.

- Отдельного внимания заслуживает новый электронный уровень с функцией коррекции наклона. Наличие данной опции дает неоспоримые преимущества при съемке труднодоступных точек, например, углов зданий, осей габаритных объектов, скрытых точек и др. Тесты нашей компании показали, что использование данной функции сокращает до 30% времени на съемку и, соответственно, экономит финансовые затраты исполнителя.

- Наличие в Galaxy G1 Plus обновленного веб-интерфейса, подключиться к которому можно через любой смартфон по WiFi или USB, позволяет пользователю контролировать все параметры работы приемника и настраивать его в любое время.

- Новая функция ретрансляции поправок, при получении поправок от базовой станции, позволяет передавать их дальше другим роверам по УКВ или через Интернет. Таким образом, вы расширяете область работы в RTK.

- Приемник также оснащен высокоскоростным GPRS-модемом, работающим в сетях 4G LTE, 3G, 2G и новым УКВ-модемом мощностью 3 Вт, который обеспечивает работу по радио-каналу на расстоянии до 12 км от базовой станции.

- Galaxy G1 Plus поддерживает беспроводное соединение с контроллером по протоколу Bluetooth 4.0 и NFC с бесконтактной синхронизацией.

- Встроенная SSD память, объемом 8 ГБ, позволяет хранить данные статических измерений за несколько месяцев. Копирование данных доступно прямо в поле без использования дополнительных устройств на внешнюю USB флэш-карту через специальный адаптер. Адаптер поставляется в стандартном комплекте.

- Технология iVoice: Galaxy G1 Plus поддерживает голосовые сообщения о рабочем статусе приемника и производимых операциях. Обеспечена возможность выбора языка голосовых сообщений, в т.ч. есть поддержка русского языка.

Программное обеспечение

Управление приемником осуществляется через полевые программы на базе контроллеров с ОС Windows Mobile или Android.

Для Windows Mobile компания South разработала собственное программное обеспечение EGStar, которое бесплатно доступно на сайте нашей компании. Также работу с приемниками South Galaxy поддерживают ПО MicroSurvey FieldGenius и Carlson SurvCE.

Вы также можете использовать мобильные устройства на базе Android, например, защищенные смартфоны Blackview или полевые контроллеры South H3 Plus, H5, планшет South N80. Для работы с приемником компания South предлагает фирменное Android приложение South SurvX. Данное программное обеспечение обладает простым и понятным интерфейсом и поддерживает подключение ко всей линейке приемников South Galaxy.

Размеры и вес

South Galaxy G1 Plus имеет весьма компактные размеры . Вес - 1,2 кг.

Высокая надежность

Инженеры South позаботились о хорошей герметизации приемника. За счет прорезиненных элементов и контурных уплотнителей, приемник выдерживает погружение в воду на глубину до 1 м. Высокая защита от пыли и влаги по стандарту IP68 дает возможность работы при любых погодных условиях. Корпус приемника изготовлен из материала на основе магниевого сплава и выдерживает падение на вехе с высоты 3 метров на бетонную плиту.

Прочный кейс

Приемник поставляется в прочном нейлоновом кейсе с жестким каркасом, который сравним по твердости с толстым пластиком, но в 2 раза легче. Данный кейс надежно защищает оборудование от ударов и вибрации. Также, для переноски на большие расстояния, кейс может трансформироваться в рюкзак.

* Сервис дифференциальной коррекции South SLink доступен для приемников с платой Trimble BD990. Время конвергенции приемника зависит от состояния созвездий GNSS, уровня многолучевости и близости от препятствий, таких как большие деревья и здания.

Объем накопителя 8 ГБ
Вес 1.2 кг
Пылевлагозащищенность IP68
Рабочая температура от -45 °С до +60 °С
Встроенный модем UHF, GSM/GPRS, 4G
Спутниковые группировки Beidou (China), Galileo (Europe), Glonass (Russia), GPS (USA), QZSS (Japan)
Связь с устройствами Bluetooth, RS-232(Com), USB, Wi-Fi
Производитель South (КНР)
Число каналов 336, 692
Тип антенны Внутреняя
Режим работы Статика, RTK, PPK (Кинематика)

Приёмник

1

УКВ антенна

1

Кабель передачи данных

1

Зарядное устройство на 2 батареи с адаптером питания от сети 220В

1

Li-ion батарея 3400мАч 7.4В

2

Ударопрочный кейс

1

Пластина на веху для измерения высоты рулеткой

1

Измерительная рулетка 3м

1

ПО для постобработки

1

Параметры измерений

Спутниковые сигналы отслеживаемые одновременно

Количество каналов

692, 336 (опция)

BDS

B1, B2, B3

GPS

L1 C/A, L2C, L2E, L5

GLONASS

L1C/A, L1P, L2C/A, L2P, L3 SBAS L1C/A, L5 (для спутников, поддерживающих L5)

GALILEO

GIOVE-A, GIOVE-B, E1, E5A, E5B QZSS, WAAS, MSAS, EGNOS, GAGAN, SBAS

Особенности GNSS


Частота позиционирования:

1Hz~50Hz

Время инициализации:

< 8 сек

Надежность инициализации:

>99.99%

Точность позиционирования


Дифференциальная кодовая ГНСС-съемка

В плане: ± 0.25 m + 1 ppm По высоте: ±0.50 m + 1 ppm

Точность позиционирования SBAS

обычно<5m 3DRMS

Статическая ГНСС-съемка

В плане: ±2.5 mm + 0.5 ppm По высоте: ±5 mm + 0.5 ppm

Кинематическая съемка в реальном времени

В плане: ±8 mm + 1 ppm (До 30km от базы) По высоте: ±15 mm + 1 ppm RTK сети В плане: ±8 mm + 0.5 ppm По высоте: ±15 mm + 0.5 ppm

Время инициализации RTK

2~8с

Физические параметры


Размеры

15.2cm(Диаметр)?13.7cm(Высота)

Вес

1.44kg (включая установленную батарею)

Материал

Магниевый корпус из алюминиевого сплава

Работа в окружающей среде


Температура эксплуатации

-45℃~+65℃

Температура хранения

-55℃~+85℃ Влажность 100%

Пыле/влаго защита

Стандарт IP68, защищен от продолжительного погружения в воду на глубину до 1 метра Стандарт IP68, полная защита от попадания пыли

Удары и Вибрации

Выдерживает падение с высоты 3 метра

Электрика


Потребляемая мощность

2W

Питание

9-25V DC, защита от перенапряжения

Батарея

Аккумуляторная, съемная литий-ионная батарея, позволит проверить оставшееся количество электроэнергии

Время работы батареи

Одна батарея: 30ч (режим статика) 10ч (режим базы УКВ) 15ч (режим ровер)

Связь и хранение данных

I/O Port 5PIN LEMO порт внешнего питания + RS232 7PIN LEMO RS232 + USB(OTG)+Ethernet 1 разъем под GSM/GPRS антенну 1 разъем под Радио антенну Слот под SIM карту Беспроводной модем

Встроенный приемо-передающий радио модем

1W/2W/3W (опционально)

Внешний радио модем

5W/10W/35W (опционально)

Диапазон радиочастот

410-470MHz

Протоколы связи

TrimTalk450s, TrimMark3, PCC EOT, SOUTH

GSM/GPRS модем

WCDMA3.5G модуль с поддержкой GPRS/EDGE,CDMA2000/EVDO 3G и FTDD-LTE /FDD-LTE 4G

Двухканальный модуль Bluetooth

Двухканальный модульBluetooth 4.0,поддерживает соединение с телефонами на IOS и Android Bluetooth 2.1 + EDR

NFC

Поддерживает автоматическое сопряжением на небольшом расстоянии (меньше 10 см) между Galaxy G6 и контроллером (контроллер снабжен беспроводным модулем NFC)

External Devices


Дополнительный внешний GPRS / EDGE модуль связи двухрежимный, переключаемый; возможность подключать внешнюю WLAN карту WIFI

802.11 b/g

WIFI точка доступа

Точка доступа WIFI позволяет любому мобильному устройству подключится и получить доступ к внутреннему web-интерфейсу для управления и контроля за приемником WIFI клиент Для работы в качестве WIFI клиента, что позволяет передавать и принимать дифференциальные поправки через сеть WIFI

Хранение/Передача данных


Хранение 8GB SSD внутренней памяти

Автоматическая циклическая запись (старые файлы будут удалены, если памяти будет недостаточно)

Поддерживает запись на внешний

USB

Настраиваемая запись данных до

50Hz

Передача данных на USB

Поддерживает загрузку данных на FTP/HTTP серверы Формат данных Differential data format: CMR+, CMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2 Формат дифференциальной поправки: NMEA 0183, PJK plane coordinates, Binary code, Trimble GSOF

Поддерживаемые типы сетей базовых станций:

VRS, FKP, MAC, fully support NTRIP protocol

Система определения наклона


Съемка под наклоном

Встроенный компенсатор наклона автоматически исправляет координаты в соответствии с направлением наклона и углом центрирующего стержня

Электронный уровень

ПО контроллера отображает электронный уровень, проверяя положение центрирующего стержня в реальном времени

Взаимодействие с пользователем


Операционная система

Linux

Кнопки

Управление двумя кнопками, удобно и эффективно

Дисплей

0.96-дюймовый HD OLED дисплей, с разрешением 128?64

Индикаторы

Удобный для просмотра и понимания настроек режима работы и статуса

Web-сервер

Позволяет управлять и контролировать приемник в web-сервере через WIFI или Bluetooth, свободно настроить приемник

Голосовой информатор

Озвучивает текущий режим работы и выбранный модем передачи данных. Поддерживает различные языки, такие как: Китайский/Английский/Корейский/Испанский/Португальский/Русский/Турецкий

Открытая платформа

Формат данных наблюдений OpenSIC и интерактивная поддержка интерфейса. Поддержка сторонних разработчиков
