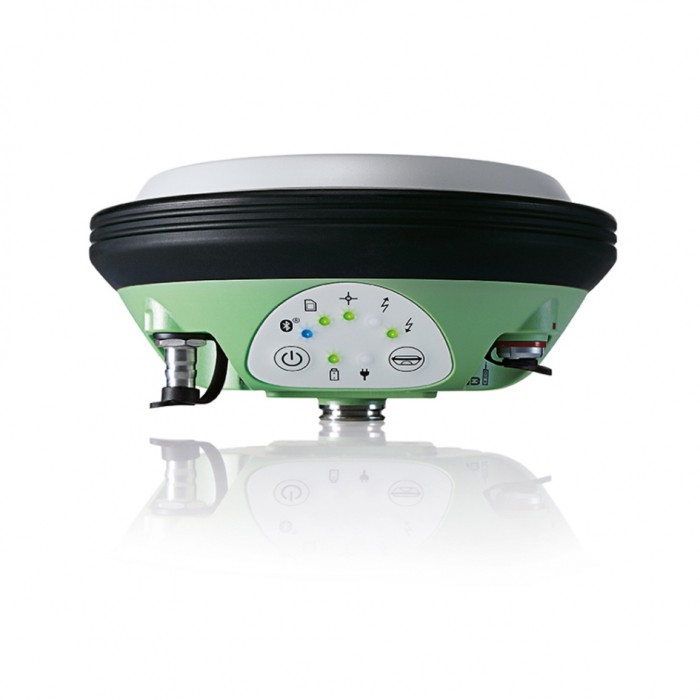

Приёмник LEICA GS14 3.75G (профессиональный; Радио и GSM)
Приемник Leica GS14 - это лёгкий и надёжный универсальный спутниковый приемник. Поддерживает работу в режимах статика, Stop&Go и GSM/GPRS RTK. Приемник может быть использован как в качестве RTK-базы, так и в качестве ровера.
Полностью беспроводное соединение и компактный размер, гарантируют комфортную и высокопродуктивную работу в течение всего рабочего дня. Приемник и все необходимые в поле аксессуары помещаются в один маленький кейс, который не займет много места в командировке.
Приемник поддерживает работу с полевыми контроллерами серии Viva – CS10 и CS15. Полевое ПО этих контроллеров (SmartWorx Viva) на 100% поддерживает работу с CAD файлами, что позволяет визуализировать данные в поле, исключая ошибки при передаче информации из CAD. А возможность ведения фотоабрисов и добавления пометок на фото позволит отказаться от ведения бумажного абриса.
Швейцарское качество сборки всех компонентов и высокий класс защиты IP68 гарантируют стабильную работу в самых суровых условиях нашей страны.
Leica - единый производитель приемника, контроллера, ПО и всех необходимых аксессуаров рабочего комплекта- единый поставщик и «служба одного окна» при приобретении, решении технических и сервисных вопросов, а также при обучении по использованию этого оборудования.
Технические данные
|
Поддерживаемые GNSS сигналы |
GPS L2 (доступно опционально) |
|
GLONASS (доступно опционально) |
|
|
Galileo (доступно опционально) |
|
|
Работа в режиме RTK |
Прием DGPS/RTCM (доступно опционально) |
|
Прием RTK поправок от одиночной базовой станции, без ограничений по расстоянию (доступно опционально) |
|
|
Прием сетевых RTK поправок (доступно опционально) |
|
|
Опции записи данных измерений и дискретности RTK позиционирования |
Позиционирование с частотой 5 Гц (доступно опционально) |
|
Позиционирование с частотой 20 Гц (доступно опционально) |
|
|
Запись сырых данных (доступно опционально) |
|
|
Запись RINEX (доступно опционально) |
|
|
Вывод NMEA (доступно опционально) |
|
|
Дополнительные характеристики |
Работа в качестве RTK базового приемника (доступно опционально) |
|
GSM модем (доступно опционально) |
|
|
Радиомоден (включена в комплект) |
|
|
GNSS технологии |
Запатентованная швейцарская технология Leica SmartTrack |
|
Усовершенствованный процессор обработки измерений |
|
|
Устойчивость к помехам |
|
|
Высокоточный импульсный коррелятор многолучевости для измерения псевдодальностей |
|
|
Отслеживание спутников на низких углах возвышения |
|
|
Высокое шумоподавление при фазовых измерениях погрешность < 0.5 мм |
|
|
Число каналов |
120 каналов |
|
Макс, число одновременно отслеживаемых сгутников |
До 60 спутников по двум частотам |
|
Спутниковые сигналы |
GPS: LI, L2, L2C |
|
GLONASS: L1, L2 |
|
|
Galileo |
|
|
Compass |
|
|
SBAS: WAAS, EGNOS, GAGAN, MSAS, QZSS |
|
|
Время повторного захвата спутников |
< 1 сек |
|
Погрешность (СКО) кодовых дефференциальных измерений DGPS / RTCM |
|
|
DGPS / RTCM |
обычно 25 см |
|
Погрешность (СКО) измерений в режиме RTK |
|
|
Стандарт соответствия |
ISO17123-8 |
|
Быстрая статика (фазовые измерения) |
В плане: 5 мм + 0.5 ppm |
|
Неподвижно после инициализации |
По высоте: 10 мм + 0.5 ppm |
|
Кинематика (фазовые измерения), |
В плане: 10 мм + 1 ppm |
|
В движении после инициализации |
По высоте: 20 мм + 1 ppm |
|
Погрешность (СКО) измерений с постобработкой данных |
|
|
Длительные наблюдения статика |
В плане: 3 мм + 0.1 ppm |
|
( фазовые измерения) |
По высоте: 3,5 мм + 0.4 ppm |
|
Статика и быстрая статика |
В плане: 5 мм + 0.5 ppm |
|
( фазовые измерения) |
По высоте: 10 мм + 0.5 ppm |
|
Кинематика (фазовые измерения) |
В плане: 10 мм + 1 ppm |
|
По высоте: 20 мм + 1 ppm |
|
|
Инициализация на лету (OTF) |
|
|
RTK технология |
Leica SmartCheck technology |
|
Надежность инициализации OTF |
более 99,00% |
|
Время инициализации |
Обычно 4 сек |
|
Дальность OTF |
до 70 км |
|
Сети RTK |
|
|
Поддерживаемые технологии |
VRS, FKP, iMAX |
|
Стандарты сетей RTK |
MAC (Master Auxiliary Concept) под RTCM SC 104 |
|
Вес и размеры |
|
|
Вес (GS14) |
0.93 кг |
|
Вес |
2.9 кг для стандартного комплекта RTK ровера (с контролером, аккумуляторами, вехой и креплением) |
|
Размеры (диаметр x высота ) |
190 мм х 90 мм |
|
Условия эксплуатации |
|
|
Рабочие температуры |
От -40° С до +65° С, в соответствии с ISO9022-10-08, ISO9022-11 -special, |
|
MIL STD 810F - 502.4-II, MIL STD 810F-501.4-11 |
|
|
Температура хранения |
От -40° С до +80° С, в соответствии с ISO9022-10-08,1509022-11 -special, |
|
MIL STD 81QF - 502.4-11, MIL STD 810F - 501.4-11 |
|
|
Влажность |
100% в соответствии c ISQ9022-13-06, ISQ9022-12-04 и MIL STD 81 OF - 507.4-1 |
|
Защита от воды, пыли и песка |
IP68 в соответствии с IEC60529 и MIL STD 81 OF - 506.4-1, MIL STD 81 OF - 510.4-1 и |
|
MIL STD 81 OF-512.4-1 |
|
|
Защита от ливня и пыли. |
|
|
Защита от временного погружения в воду на 1,4 м |
|
|
Вибрации |
Выдерживает сильные вибрации в процессе работы в соответствии с ISO9022-36-08 и |
|
MILSTD810F-514.5-Cat.24 |
|
|
Падение |
Выдерживает падение с 1 м на твердую поверхность |
|
Удары |
40г / от 15 до 23 мсек. |
|
Нет потери приема сигналов спутников при вариациях вехи до 100 мм |
|
|
Опрокидывание |
Выдерживает опрокидывание с 2-х метровой вехи на твердую поверхность |
|
Питание |
|
|
Напряжение |
Номинально 12 В DC |
|
Диапазон 10.5 – 28 В DC |
|
|
Энергопотребление |
Обычно: 2 Вт, 270 мА |
|
Внутренний источник питания |
1 съемный Li Ion аккумулятор 2.6 Ач/7.4 В |
|
Время работы от внутреннего аккумулятора |
10 ч статических наблюдений аккумулятора |
|
7 ч работы с приемом RTK поправок от встроенного радиомодема5 |
|
|
6 ч работы с приемом RTK поправок от GSM модема |
|
|
Внешний источник питания |
Внешняя NiMh батарея 9 Ач / 12 В |
|
Сертификат соответствия |
Соответствие нормам: |
|
FCC, СЕ, PTCRB |
|
|
местным нормам (IC Canada, С-Tick Australia, Japan, China) |
|
|
Память |
|
|
Устройство хранения данных |
Съемная microSD карта: 1 Гб |
|
Емкость |
1 Гб хватает на 280 суток GPS + GLO NASS (8+4 спутника) |
|
наблюдений, с дискретностью записи данных -15 сек |
|
|
Запись данных |
|
|
Тип данных |
Запись в формате: |
|
Leica GNSS |
|
|
RINEX |
|
|
Дискретность записи |
до 20 Гц |
|
Клавиши |
Вкп/Выкл |
|
Функциональная клавиша |
|
|
Функциональная клавиша |
Назначение: |
|
переключение база/ровер |
|
|
определение местоположения "Здесь" |
|
|
Световые индикаторы |
Bluetooth®, позиционирование, статус RTK, запись данных, статус внутреннего и внешнего элемента питания |
|
Дополнительный интерфейс |
Встроенный веб интерфейс - индикатор статуса и конфигурирование |
|
Порты связи |
|
|
1 x USB / RS232 Lemo |
|
|
1 x порт Bluetooth®, Bluetooth® v 2.00 + EDR, класс2 |
|
|
Встроенные средства связи |
|
|
Радиомодем |
встроенный принимающий радиомодем |
|
поддержка SATEL, Pacific Crest и TrimTalk |
|
|
400-470 МГЦ |
|
|
Радиоантена |
Разъем для внешней радиоантенны [QN] |
|
GSM / GPRS модем |
встроенный модем |
|
возможность замены SIM карты |
|
|
4-полосный GSM/GPRS: 850/900/1800/1900 МГЦ |
|
|
GSM антенна |
Встроенная GSM антенна |
|
Внешние устройства связи |
|
|
Радиомодемы |
Поддержка любого подходящего UHF/VHF модема |
|
GSM / UMTS / CDMA модемы |
Поддержка любого подходящего GSM/GPRS/UMTS/CDMA модема |
|
Кабельные модемы |
Поддержка любого подходящего кабельного модема |
|
Протоколы связи |
|
|
Форматы передачи и приема данных для для режима измерений в реальном времени |
Собственные форматы Leica [Leica, Leica 4G] CMR, CMR+ |
|
Форматы передачи и приема данных для режима измерений в реальном времени по стандарту RTCM |
RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1 |
|
Вывод NMEA |
NMEA 0183 V 4.00 и собственный формат Leica |
