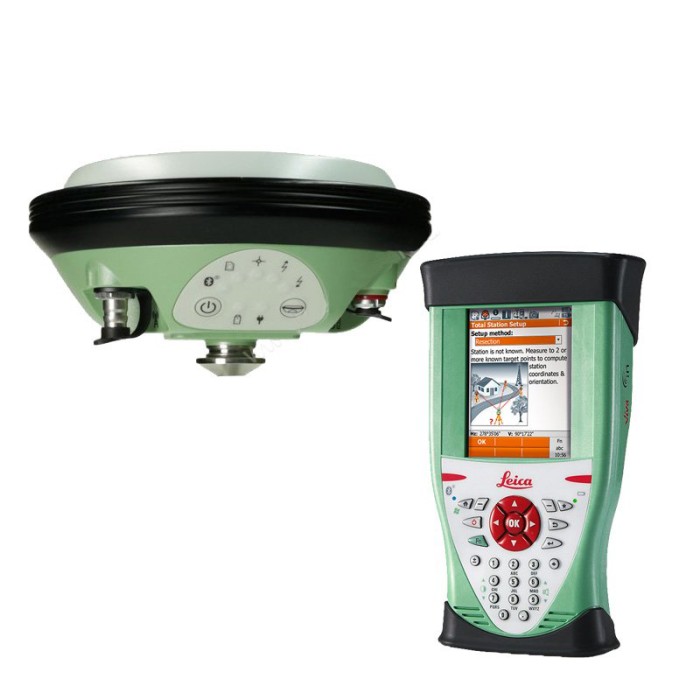

Комплект ровера Leica GS14 GSM&Radio CS10 3.5G
Основные преимущества:
- 1 год доступа к SmartNet бесплатно – более 180 базовых станций по всей России
- Поддержка работы с CAD файлами — визуализация данных исключает ошибки "в поле";
- Класс защиты приемника на базе и на ровере IP68, класс защиты контроллера IP67 — будьте уверены в надежности вашего оборудования;
- Единый производитель — приемник, контроллер, программное обеспечение, аксессуары, сервис и модернизация комплекта — от одного поставщика;
- Возможность рисовать на фото — фото, сделанное контроллером CS10/15 можно дополнять своими заметками. Проще сохранять электронный абрис с пометками прямо на фото, чем вести бумажный абрис.
- Чем более детально собрана информация в поле, тем быстрее ведется камеральная обработка. Каждое изображений может быть привязано в базе данных к объекту (точке, линии, площадному объекту).
Компактный и легкий GNSS-приемник GS14 от ведущего мирового производителя геодезического оборудования компании Leica Geosystems – это инновационное доступное решение большинства задач геодезии. Данная модель продолжает серию инновационных продуктов Leica Viva, созданных для точных измерений в поле посредством приема всех известных на сегодняшний день спутниковых сигналов.
GS14 разработан специально для суровых условий. Прибор может работать в температурном диапазоне −40 °C до +65 °C, при неблагоприятных климатических условиях. Выдерживает продолжительное погружение в воду на глубину 1,4 м и имеет максимальную защиту от воздействия пыли и грязи (IP68). Устойчив к сильным вибрациям, падению на твердую поверхность с 1 метра и опрокидыванию с 2-х метровой вехи.
К уже известным по предыдущим моделям серии Viva запатентованным технологиям Leica SmartTrack+ и SmartCheck+ в GNSS-приемнике GS14 добавлена технология Leica xRTK, обеспечивающая получение фиксированных решений в условиях затрудненного приема GNSS-сигналов. Реализована в приборе также GSM технология Intenna, благодаря которой исключается потеря или поломка антенны.
Использованные технологии позволяют Leica GS14 принимать сигналы GPS и GLONASS (L1, L2), Galileo, Compass, а также поправки SBAS в стандартах WAAS, EGNOS, GAGAN, MSAS. Минимальное время инициализации (менее 1 сек) и улучшенный алгоритм сбора и обработки данных делают работу с прибором комфортной, как никогда.
Энергоемкие съемные LI-Ion батареи позволяют GS14 работать до 10 часов в режиме "статика" и 6-7 часов в RTK-режиме на прием по GSM или радиомодему. Для внешнего питания используется аккумулятор NiMh 9 Ач / 12 В. Запись данных производится в форматах Leica GNSS и RINEX на съемную microSD-карту (1Гб).
Прибор оснащен слотом для micro SD карты, Bluetooth-модулем и портом RS-232. Прибор предлагается в 2-х вариантах, с GSM модемом или радиомодемом.
Использование новейших технологий позволяет приемнику GS14 достигать самых высоких показателей точности. При работе в режимах Статика и быстрая статика (с постобработкой данных) достигается погрешность в плане 5 мм + 0.5 ppm, по высоте 10 мм +0.5 мм. При длительных статических измерениях погрешности составят в плане 3 мм + 0.1 ppm, по высоте 3.5 мм + 0.4 ppm. В режиме RTK погрешность в плане составляет 5 мм + 0.5 ppm, по высоте 10 мм + 0.5 ppm - при неподвижных измерениях после выполнения инициализации. В движении после выполнения инициализации точность составит в плане 10 мм + 1 ppm, по высоте 20 мм + 1 ppm.
В начальной комплектации приемник GS14 рассчитан на прием 120 каналов, в версии Unlimited число каналов увеличено до 555. GS14 имеет гибкую настройку практически всех опций – в зависимости от выбранного набора его можно использовать как базу или ровер, а также включать в состав системы SmartStation с тахеометрами Leica. Функция SmartPole позволяет мгновенно переключать режим измерений со спутникового (GNSS) на тахеометрический (TPS) и обратно.
При разработке GS14 учитывались не только имеющиеся на данный момент стандарты GNSS-систем – прибор будет принимать сигналы систем, которые сегодня находятся еще в стадии разработки.
GS14 является эффективным инструментом при выполнении топографо-геодезических работ, в городском кадастре, строительстве, в инженерных изысканиях и многих других отраслях. С развитием спутниковых систем этот приемник не только не устареет, но и станет еще более востребованным, что повлечет за собой расширение сферы его использования в будущем.
GVP721 Base & Rover Container | 1 шт. |
Аккумулятор GEB212 (7.4V, 2.6Ач, Li-Ion) | 4 шт. |
Зарядное устройство GKL311 | 2 шт. |
Карта памяти MMSD01 (1 Гб, MicroSD, Пром.) | 1 шт. |
Контроллер CS10 3.5G | 1 шт. |
Крепление GAD108 (радиоантенна/GS15) | 2 шт. |
Крепление GHT62 (CS10, CS15/веха) | 1 шт. |
Крепление GHT63 на веху (CS10/15 кольцо) | 1 шт. |
Лицензия LOP10 (GS10/GS15; RTK) | 1 шт. |
Лицензия LOP13 (передача данных RTK) | 1 шт. |
Лицензия LOP35 (GS14; GPSL2/L2C) | 2 шт. |
Лицензия LOP29 (GS14; Глонасс) | 2 шт. |
Лицензия SmartWorx Viva (лиц. ключ) | 1 шт. |
Лицензия LOP8 (GS10/GS15; запись RINEX) | 2 шт. |
Приемник LEICA GS14 3.75G (минимальный; GSM) | 2 шт. |
Infinity Basic Licence (Nodelocked) | 1 шт. |
Infinity Adjustment 3D | 1 шт. |
Infinity GNSS dual frequency data-proc | 1 шт. |
Радиомодем SATEL Satelline M3-TR3 (GS14) | 2 шт. |
YA0103 Радиоант.SATEL GAINFL. 435-470МГц | 2 шт. |
Руководство пользователя GNSS Leica GS14/GS16 pdf |
Брошюра Leica Viva GS14 pdf |
Как активировать mySecurity pdf |
Руководство пользователя Geoid_Model_Reader_v1.2.6_en.6_en pdf |
Setup GeoidModelReader_1.3.1.1 zip Программное обеспечение для создания полевых файлов модели геоида из данных различного формата. |
Свидетельство об утверждении типа средств измерений pdf |
Оригинальные аксессуары Leica Geosystems pdf |
Симулятор SmartWorx Viva CS для ПК(часть 1)zip Программное обеспечение для ПК, эмулирующее работу SmartWorx Viva на CS10/CS15 |
Симулятор SmartWorx Viva CS для ПК(часть 2) zip Программное обеспечение для ПК, эмулирующее работу SmartWorx Viva на CS10/CS15 |
Симулятор SmartWorx Viva CS для ПК(часть 3) zip Программное обеспечение для ПК, эмулирующее работу SmartWorx Viva на CS10/CS15 |
Симулятор SmartWorx Viva CS для ПК(часть 4)zip Программное обеспечение для ПК, эмулирующее работу SmartWorx Viva на CS10/CS15 |
Leica GS14 Одночастотный | |
Поддерживаемые GNSS сигналы | GPS L2 (включена в комплект) |
GLONASS (включена в комплект) | |
Galileo (включена в комплект) | |
Работа в режиме RTK | Прием DGPS/RTCM (включена в комплект) |
Прием RTK поправок от одиночной базовой станции, без ограничений по расстоянию (включена в комплект) | |
Прием сетевых RTK поправок (включена в комплект) | |
Опции записи данных измерений и дискретности RTK позиционирования | Позиционирование с частотой 5 Гц (доступно опционально) |
Позиционирование с частотой 20 Гц (включена в комплект) | |
Запись сырых данных (доступно опционально) | |
Запись RINEX (включена в комплект) | |
Вывод NMEA (включена в комплект) | |
Дополнительные характеристики | Работа в качестве RTK базового приемника (включена в комплект) |
GSM модем (доступно опционально) | |
Радиомодем (включена в комплект) | |
GNSS технологии | Запатентованная швейцарская технология Leica SmartTrack |
Усовершенствованный процессор обработки измерений | |
Устойчивость к помехам | |
Высокоточный импульсный коррелятор многолучевости для измерения псевдодальностей | |
Отслеживание спутников на низких углах возвышения | |
Высокое шумоподавление при фазовых измерениях погрешность < 0.5 мм | |
Число каналов | 120 каналов |
Макс. число одновременно отслеживаемых спутников | До 60 спутников по двум частотам |
Спутниковые сигналы | GPS: LI, L2, L2C |
GLONASS: L1, L2 | |
Galileo | |
Compass | |
SBAS: WAAS, EGNOS, GAGAN, MSAS, QZSS | |
Время повторного захвата спутников | < 1 сек |
Погрешность (СКО) кодовых дефференциальных измерений DGPS / RTCM | |
DGPS / RTCM | обычно 25 см |
Погрешность (СКО) измерений в режиме RTK | |
Стандарт соответствия | ISO17123-8 |
Быстрая статика (фазовые измерения) | В плане: 5 мм + 0.5 ppm |
Неподвижно после инициализации | По высоте: 10 мм + 0.5 ppm |
Кинематика (фазовые измерения) | В плане: 10 мм + 1 ppm |
В движении после инициализации | По высоте: 20 мм + 1 ppm |
Погрешность (СКО) измерений с постобработкой данных | |
Длительные наблюдения статика | В плане: 3 мм + 0.1 ppm |
( фазовые измерения) | По высоте: 3,5 мм + 0.4 ppm |
Статика и быстрая статика | В плане: 5 мм + 0.5 ppm |
( фазовые измерения) | По высоте: 10 мм + 0.5 ppm |
Кинематика (фазовые измерения) | В плане: 10 мм + 1 ppm |
По высоте: 20 мм + 1 ppm | |
Инициализация на лету (OTF) | |
RTK технология | Leica SmartCheck technology |
Надежность инициализации OTF | более 99,00% |
Время инициализации | Обычно 4 сек |
Дальность OTF | до 70 км |
Сети RTK | |
Поддерживаемые технологии | VRS, FKP, iMAX |
Стандарты сетей RTK | MAC (Master Auxiliary Concept) под RTCM SC 104 |
Вес и размеры | |
Вес (GS14) | 0.93 кг |
Вес | 2.9 кг для стандартного комплекта RTK ровера (с контролером, аккумуляторами, вехой и креплением) |
Размеры (диаметр x высота ) | 190 мм х 90 мм |
Условия эксплуатации | |
Рабочие температуры | От -40° С до +65° С, в соответствии с ISO9022-10-08, ISO9022-11 -special, |
MIL STD 810F — 502.4-II, MIL STD 810F-501.4-11 | |
Температура хранения | От -40° С до +80° С, в соответствии с ISO9022-10-08,1509022-11 -special, |
MIL STD 81QF — 502.4-11, MIL STD 810F — 501.4-11 | |
Влажность | 100% в соответствии c ISQ9022-13-06, ISQ9022-12-04 и MIL STD 81 OF — 507.4-1 |
Защита от воды, пыли и песка | IP68 в соответствии с IEC60529 и MIL STD 81 OF — 506.4-1, MIL STD 81 OF — 510.4-1 и |
MIL STD 81 OF-512.4-1 | |
Защита от ливня и пыли. | |
Защита от временного погружения в воду на 1,4 м | |
Вибрации | Выдерживает сильные вибрации в процессе работы в соответствии с ISO9022-36-08 и |
MILSTD810F-514.5-Cat.24 | |
Падение | Выдерживает падение с 1 м на твердую поверхность |
Удары | 40г / от 15 до 23 мсек. |
Нет потери приема сигналов спутников при вариациях вехи до 100 мм | |
Опрокидывание | Выдерживает опрокидывание с 2-х метровой вехи на твердую поверхность |
Питание | |
Напряжение | Номинально 12 В DC |
Диапазон 10.5 – 28 В DC | |
Энергопотребление | Обычно: 2 Вт, 270 мА |
Внутренний источник питания | 1 съемный Li Ion аккумулятор 2.6 Ач/7.4 В |
Время работы от внутреннего аккумулятора | 10 ч статических наблюдений аккумулятора |
7 ч работы с приемом RTK поправок от встроенного радиомодема5 | |
6 ч работы с приемом RTK поправок от GSM модема | |
Внешний источник питания | Внешняя NiMh батарея 9 Ач / 12 В |
Сертификат соответствия | Соответствие нормам: |
FCC, СЕ, PTCRB | |
местным нормам (IC Canada, С-Tick Australia, Japan, China) | |
Память | |
Устройство хранения данных | Съемная microSD карта: 1 Гб |
Емкость | 1 Гб хватает на 280 суток GPS + GLO NASS (8+4 спутника) |
наблюдений, с дискретностью записи данных -15 сек | |
Запись данных | |
Тип данных | Запись в формате: |
Leica GNSS | |
RINEX | |
Дискретность записи | до 20 Гц |
Клавиши | Вкп/Выкл |
Функциональная клавиша | |
Функциональная клавиша | Назначение: |
переключение база/ровер | |
определение местоположения «Здесь» | |
Световые индикаторы | Bluetooth®, позиционирование, статус RTK, запись данных, статус внутреннего и внешнего элемента питания |
Дополнительный интерфейс | Встроенный веб интерфейс — индикатор статуса и конфигурирование |
Порты связи | 1 x USB / RS232 Lemo |
1 x порт Bluetooth®, Bluetooth® v 2.00 + EDR, класс2 | |
Встроенные средства связи | |
Радиомодем | встроенный принимающий радиомодем |
поддержка SATEL, Pacific Crest и TrimTalk | |
400-470 МГЦ | |
Радиоантена | Разъем для внешней радиоантенны [QN] |
GSM / GPRS модем | встроенный модем |
возможность замены SIM карты | |
4-полосный GSM/GPRS: 850/900/1800/1900 МГЦ | |
GSM антенна | Встроенная GSM антенна |
Внешние устройства связи | |
Радиомодемы | Поддержка любого подходящего UHF/VHF модема |
GSM / UMTS / CDMA модемы | Поддержка любого подходящего GSM/GPRS/UMTS/CDMA модема |
Кабельные модемы | Поддержка любого подходящего кабельного модема |
Протоколы связи | |
Форматы передачи и приема данных для для режима измерений в реальном времени | Собственные форматы Leica [Leica, Leica 4G] CMR, CMR+ |
Форматы передачи и приема данных для режима измерений в реальном времени по стандарту RTCM | RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1 |
Вывод NMEA | NMEA 0183 V 4.00 и собственный формат Leica |
