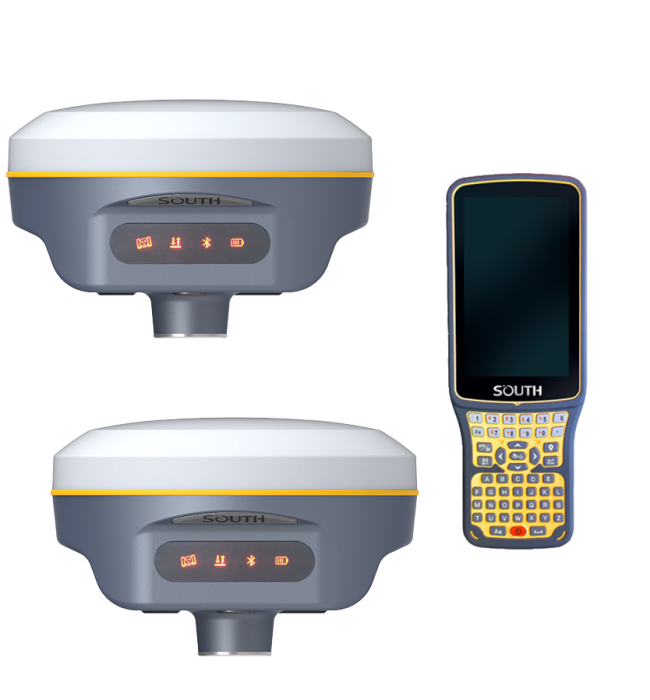

Комплект GNSS RTK 2xSOUTH G2 + Контроллер SOUTH H6
GNSS приемник South G2 получил новый процессор, который не только энергоэффективен, но и отлично справляется с помехами, благодаря чему получает данные высокого качества от всех группировок спутников, в том числе от BeiDou III. Благодаря плате нового поколения работа в режиме RTK стала стабильнее.
Приемник рекомендуется использовать с полевым программным обеспечением South SurvX 4.0 Android, которое можно установить на смартфон или приобрести в комплекте с фирменным полевым контроллером South H6, N80.
Компактный, легкий, эффективный
Galaxy G2 благодаря высоко интегрированной многослойной конструкции компактнее других приемников. В сочетании с корпусом из магниевого сплава и встроенным аккумулятором вес приемника G2 составляет всего 850г, включая батарею. Нижняя часть приемника содержит USB порт Type-C для зарядки и передачи данных, слот для SIM-карты, порт 5-pin LEMO для подключения внешних устройств и порт антенны УКВ. Galaxy G2 поставляется в твердом кейсе. Управление приемником осуществляется одной кнопкой, 5 Led-индикаторов отображают состояние работы прибора.
Встроенный аккумулятор, удобная зарядка
Плата с более эффективным энергопотреблением и встроенная батарея ёмкостью 6800mAh обеспечивают до 15 часов работы в RTK без подзарядки. Для зарядки используется порт современного формата USB Type-C. Технология быстрой зарядки позволяет полностью зарядить батарею за 3 часа.
Инерциальная система компенсации наклона IMU
Galaxy G2 оснащен инерциальной системой нового поколения, которая позволяет измерять точки с уклоном еще точнее. Координаты пересчитываются автоматически по углу и направлению наклона вехи. Использование системы IMU позволяет увеличить скорость работы до 30 процентов и осуществлять сьемку и вынос недоступных точек.
Встроенное радио
Новый встроенный радиомодем с поддержкой протокола “Farlink” обеспечивает дальность работы в RTK по УКВ до 8 км. Увеличенная пропускная способности протокола “Farlink” решает проблему большого количества данных.
| Приемник SOUTH Galaxy G2 | 2 |
| Полевой контроллер |
1 |
| Веха South (Карбон) | 2 |
| Крепление к вехе | 2 |
| Доступ к базовым станциям RTKNet | 1 |
| УКВ антенна | 1 |
| Зарядное устройство для батарей с адаптером питания от сети 220В | 2 |
| li-ion батарея 3400мАч | 4 |
| Кейс | 2 |
| Пластина на веху для измерения высоты рулеткой | 2 |
| Кабель передачи данных | 1 |
| Измерительная рулетка 3 м | 1 |
| ПО для постобработки | 1 |
| Поверка на приёмник | 2 |
| Количество каналов | 965 |
| GPS | L1C/A, L1C, L2C, L2E, L5 |
| GLONASS | G1, G2, G3 |
| BDS | BDS -2: B1l, B2l, B3l BDS -3: B1l, B3l, B1C, B2a, B2b* |
| GALILEOS | E1, E5A, E5B, E6C, AltBOC* |
| SBAS | L1* |
| IRNSS | L5* |
| QZSS | L1, L2C, L5* |
| MSS L-Band | Резерв |
| Запись данных | 1Hz~20Hz |
| Время инициализации: | < 10 сек |
| Надежность инициализации: | >99.99% |
| Точностные характеристики | |
| Дифференциальные кодовые измерения (DGNSS) | план:0.25 м + 1 мм/км высота: 0.50 м + 1 мм/км |
| Статика и быстрая статика | план: 2.5 мм + 0.5 мм/км высота: 5 мм + 0.5 мм/км |
| Кинематика в реальном времени (RTK) | план: 8 мм + 1 мм/км высота: 15 мм + 1 мм/км |
| SBAS | Обычно < 5 м |
| Время инициализации RTK | 2~8 сек |
| Инерциальная система (IMU) | погрешность при наклоне до 30 º <10 мм + 0.7 ммº |
| IMU угол наклона | 0°~60° |
| Физические характеристики | |
| Размеры | 130.5мм(φ)×84мм(H) |
| Вес | 850 г. (включая батарею) |
| Материал | Корпус из магниевого алюминиевого сплава |
| Производительность оборудования | |
| Рабочая температура | -25℃~+65℃ |
| Температура хранения | -35℃~+80℃ |
| Влажность | 100% Без конденсации |
| Влаго/Пыле защита | IP68 стандарт, защищен от длительного погружения на глубину до 1м, полностью защищен от пыли |
| Удар/Вибрация | Выдерживает падение с высоты 2 метра на плотный грунт естественным путем |
| Источник питания | 6-28V DC, защита от перенапряжения |
| Батарея | Встроенная литий ионная батарея емкостью 6800mAh |
| Время работы батареи | Одна батарея: 16ч (статика) 10ч (режим УКВ база) 12ч (режим ровер) |
| Связь | |
| Связь и хранение данных | Порт 5PIN LEMO + Rs232 Type -C (зарядка+OTG+Ethernet) 1 порт для УКВ антенны слот для SIM -карты (Micro SIM ) |
| Внутренний УКВ | Прием и передача, мощность 1Вт |
| Частотный диапазон | 410-470MHz |
| Протокол связи | Farlink, Trimtalk450s, SOUTH, SOUTH+,SOUTHx, HUACE, Hi-target, Satel |
| Дальность связи | До 8 км по протоколу Farlink протоколом |
| Сотовая сеть | Передовой 5G модуль связи, совместимость с 4G/3G |
| Bluetooth | Bluetooth 3.0/4.1 стандарт, Bluetooth 2.1+EDR |
| NFC | Для подключения контроллера к приемнику |
| Wi-Fi | |
| Модем | 802.11 b/g |
| WIFI точка доступа | Для доступа к Веб -интерфейсу |
| WIFI канал передачи данных | Приемник может передавать и принимать поток коррекционных данных по каналу передачи данных Wi-Fi |
| Хранение/Передача данных | |
| Память | Внутренняя память 8GB SSD при нехватке памяти старые данные автоматически удаляются для записи новых; Поддерживает внешние накопители. |
| Передача данных | Передача данных USB Поддержка загрузки данных FTP/HTTP |
| Формат данных | Статика: STH, Rinex2.01, Rinex3.02 и тд. формат дифференциальных поправок: CMR+, SCMRx , RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2 GPS формат: NMEA 0183, плановые координаты PJK, бинарный код, Trimble GSOF Поддержка режима сети: VRS, FKP, MAC , полностью поддерживается протокол NTRIP |
| Датчики | |
| Электронный уровень | Отображение уровня в ПО контроллера в реальном времени |
| IMU | Встроенный модуль IMU, без необходимости калибровки, невосприимчив к электромагнитному излучению |
| Термометр | Встроенный датчик термометра, с интеллектуальной технологией контроля температуры, контролирующий и регулирующий температуру приемника |
| Интерфейс | |
| Операционная система | Linux |
| Кнопки | Одна клавиша |
| Индикаторы | 5 LED индикатор |
| Web-интерфейс | Доступ к веб-интерфейсу осуществляется по WI-FI или USB, позволяет отслеживать и управлять приемником |
| Голосовой информатор | Технология голосовых уведомлений сообщает о статусе приемника, поддерживает Китайский, Английский, Корейский, Испанский, Португальский, Русский, Турецкий языки |
| Для разработчиков | Наличие формат а данных OpenSIC и поддержка сторонних разработчиков |
| Облачный сервис | Имеются облачные сервисы, такие как удаленный доступ, онлайн обновление, регистрация и т.д. |
Пункты помеченные * заработают в следующих обновлениях прошивки.
Данные получены SOUTH GNSS Product Laboratory, при определенных условиях могут отличаться от указанных
