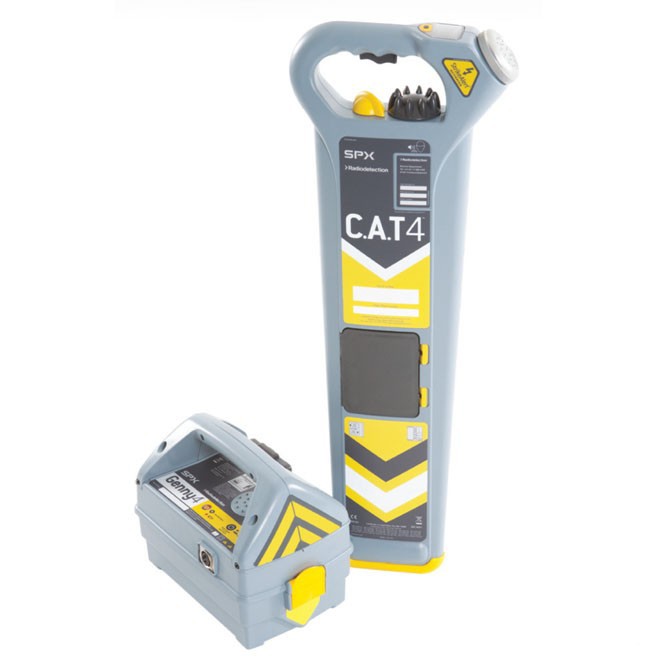

Трассоискатель Radiodetection CAT4+ с генератором Genny4
Детектировать больше и быстрее
Режим поиска Avoidance Mode™ локатора C.A.T4 позволяет оператору проверять зоны, предназначенные для вскрытия грунта, на наличие сигналов промышленной частоты, и сигналов генератора Genny4 и определять точное положение коммуникаций за один проход. Вертикальная столбчатая диаграмма "с отметкой максимального уровня" на данном проходе позволяет пользователю быстро распознать и нацелиться на определенный заглубленный проводник.
Генератор Genny4 обеспечивает одновременный вывод высококачественного двухчастотного сигнала. Параллельно с известным сигналом 33 кГц, предназначенным для общей локации, генератор Genny4 передает специализированную частоту для локации объектов небольшого диаметра. Для сложных мест локации функция усиления сигналов позволяет сигналам генератора зондировать дальше и глубже, и более легко наводить эти сигналы на коммуникации.
- Локация кабелей малого диаметра
Применение одновременной подачи двух частот и простых интуитивно понятных методов локации помогают пользователям CAT4 и Genny4 детектировать кабели малого диаметра, например, телекоммуникационные кабели типа витой пары, линий передач кабельного ТВ, ответвления и уменьшить риск повреждения таких кабелей.
Функция защиты от динамической перегрузки локатора C.A.T4 автоматически отфильтровывает помехи высокого уровня, позволяя оператору работать даже в "электрически" шумных зонах, например, на подстанциях и под высоковольтными кабелями – не требуя при этом от оператора ввода каких-либо параметров.
Более высокий уровень безопасности работ по вскрытию грунта
Как критический инструмент безопасности, система C.A.T4 и Genny4 предоставляет большое число функций, предназначенных для обеспечения безопасности проведения этих работ и помощи при снижении риска повреждения коммуникаций неглубокого залегания.
Полная совместимость с предыдущими версиями
Рабочий интерфейс C.A.T4 и Genny4 остался привычным, как и тот, который был введен компанией Radiodetection в середине 80-х годов прошлого века, и полностью совместим с предыдущими версиями прибора. Например, все вспомогательные принадлежности генератора Genny3 совместимы с принадлежностями генератора Genny4.
Компания Radiodetection предоставляет полный спектр возможностей обучения операторов, менеджеров и инструкторов для помощи в использовании наилучших способов работы и поддержки обеспечения надежности и ответственности при локации кабелей и труб. Обращайтесь, пожалуйста, в местное представительство компании для получения более подробной информации.
Локация кабелей малого диаметра
Применение одновременного двухчастотного выхода и простые, интуитивно понятные методы локации помогают пользователям C.A.T4 и Genny4 детектировать кабели малого диаметра, например, телекоммуникационные кабели типа витая пара, линии передачи кабельного TV, ответвления и спуски, которые исторически сложно обнаруживать, и уменьшить риск повреждения таких кабелей.
Режим обхода «Avoidance Mode™»
Этот режим ускоряет процесс сканирования перед вскрытием грунта за счет одновременного поиска сигналов промышленной частоты, радиочастотных сигналов и сигналов от генератора Genny. Этот режим локатора C.A.T4 обеспечивает полностью контролируемый отклик, позволяя операторам быстро определять точное положение подземной линии и выполнять ее трассировку, практически, в любой зоне. Реальный звуковой сигнал позволяет операторам различать отдельные сигналы и коммуникации, обеспечивая максимальную скорость локации при сохранении безопасности.
Реальный звук
Звуковые сигналы, генерируемые C.A.T4, получаются из обнаруженных сигналов. Сигналы промышленной и радиочастоты, а также генератора Genny, могут быть легко различимы друг от друга и от фонового шума, помогая идентифицировать искомые линии коммуникации и различать близко расположенные коммуникации.
Функция усиления сигнала генератора Genny4
Одновременно с обычным режимом подачи сигнала промышленной частоты генератор Genny4 имеет функцию усиления сигнала (Signal Boost), которая позволяет увеличивать выходной сигнал до 10-ти раз, позволяя операторам обнаруживать коммуникации на большей глубине и расстоянии.
|
Состав комплекта |
|
|
Наименование |
шт |
|
Локатор |
1 |
|
Генератор |
1 |
|
Сумка для переноски |
1 |
|
Инструкция по эксплуатации на русском языке |
1 |
|
Штырь заземления |
1 |
|
Неодимовый магнит для прямого контакта |
1 |
|
Комплект проводов для прямого подключения генератора зажимами типа «крокодил» |
1 |
|
Батареи питания для локатора и генератора |
1 |
|
Технические характеристики gC.A.T4 |
|
|
Автоматическая запись данных |
Хранение наиболее ценных данных в течение 1 года (обычно интенсивность использования*), включая данные позиционирования – полный анализ применения локатора. |
|
Поиск кабелей одновременно |
Инновационная функция, предназначенная для локации кабелей |
|
Защита от динамической |
Возможность продолжения работы в зашумленных зонах, где другие |
|
Комплексный режим поиска |
Повышение скорости съемки путем одновременного использования для |
|
Предупреждение о |
Помогает корректному применению за счет предупреждения о том, что локатор CAT перемещают (качают) слишком быстро. |
|
Программа C.A.T Manager |
Приложение для PC, предназначенное для обновления программы, |
|
Индикатор сервиса и |
Помогает управлению проведением работ, обеспечивая |
|
Функция eCERT™ – |
Дополнительное расширение действия сертификата калибровки еще на один год, путем дистанционной проверки калибровки. |
|
Технические характеристики локатора C.A.t4 |
Глубина локации (м) |
||||
|
Режим |
Диапазон частот |
Чувствительность при 1 м |
Хорошие условия |
Плохие условия |
|
|
Сигналы |
50 Гц |
3 мА |
3 |
2 |
|
|
Радиосигналы (R) |
15 кГц – 30 кГц |
25 mА |
2 |
1 |
|
|
Сигналы Genny4 (G) |
32.768 кГц ±20 Гц 131.072 кГц ±20 Гц |
5 mА |
4 |
2 |
|
|
Комплексный режим Avoidance (R) |
P+R+G, |
Как указано выше |
4 |
2 |
|
|
Динамический диапазон |
120 дБ при 10 Гц |
||||
|
Защита от динамической перегрузки |
40 дБ при 50 Гц (автоматическая) |
||||
|
Точность локации |
± 10 % от глубины |
||||
|
Точность определения глубины |
Режим Line (линия): 5%, от 0,1 м до 3 м |
||||
|
Горизонтальная точность позиционирования по GPS (1) |
3 м, круговая вероятная ошибка |
||||
|
Рабочая температура |
От -20°C до +50°C |
||||
|
Температура хранения |
От -20°C до +70°C |
||||
|
Уровень защиты от воздействия окружающей среды |
IP54 |
||||
|
Батареи |
2 x LR20 (D) 1.5 В, щелочные, совместимы с NiMH аккумуляторами типа D |
||||
|
Интерфейс данных |
USB 2.0 |
||||
|
Рекомендованный интервал обслуживания |
1 год |
||||
|
Гарантия |
12 месяцев с момента приобретения |
||||
|
Емкость накопителя данных |
2 Гб |
||||
|
Предупреждение об окончании действия калибровки |
Обратный отсчет за 31 день до окончания |
||||
(1) Точность определения GPS-координат зависит от многих факторов, в частности: места расположения, времени суток, погодных условий, числа доступных спутников и их геометрического расположения.
