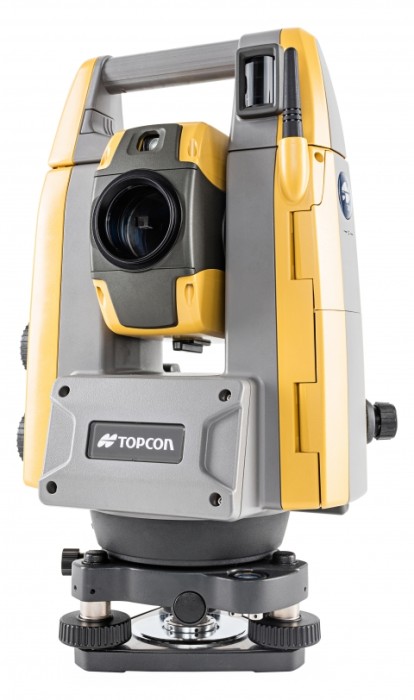

Роботизированный тахеометр TOPCON GT-503 Моторизированный

Роботизированный тахеометр TOPCON GT-503 Моторизированный ID#540

Категории: Topcon

Теги: тахеометр роботизированный topcon робот totalstation TradeGeo геодезия geodesy syrveyor

Поделиться:

Тахеометр Topcon GT-503 моторизированный - это высокопроизводительное и многофункциональное решение в сфере геодезических изысканий, съемки и наблюдений.

Главная особенность модели - мощные моторы “UltraSonic”, которые обеспечивают быстрое, плавное и точное наведение на отражатель. Эти моторы отличаются конструкцией c прямым приводом, скоростью поворота, равной 120° в секунду и энергоэффективностью.

Технические особенности

  • Дальность безотражательной работы - 800 м. С призмой - до 4500 м.
  • Угловая точность замеров 3".
  • Скорость измерения углов ≤0.5 с.
  • Цветной тачскрин формата WVGA, легко читаемый при ярком свете.
  • Зрительная труба с подсветкой сетки нитей и створоуказателем.

Функциональные преимущества

Тахеометр Topcon GT-503 Моторизированный способен самостоятельно выцеливать центр мишени, для этого достаточно развернуть устройство примерно в сторону отражателя. Фокусировка при этом не требуется. В режиме сканирования прибор автоматически проводит выделенной области.

Электронный тахеометр обладает большими коммуникационными возможностями. Встроенные модули GPS, сотовой и беспроводной связи WLAN или Bluetooth с фирменной технологией расширенного радиуса действия “LongLink” позволяют:

  • поддерживать контакт с полевым контроллером (рекомендуется серия FC);
  • мгновенно передавать данные в офисное ПО AutoCAD, Civil 3D или MicroStation;
  • взаимодействовать с GNSS-приемником в режиме гибридного позиционирования;
  • обновлять прошивку устройства, отслеживать его положение и удаленно отключать при необходимости по технологии “TS Shield”.

В тахеометр Topcon GT-503 моторизированный интегрированы проверенные программные решения “Basic” и “Magnet Field on-board”, которые упрощают командную работу и такие процессы, как съемка, полевые расчеты и вынос проекта в натуру.

За счет компактных размеров и небольшого снаряженного веса 5.8 кг эту модель удобно брать с собой в разъезды и командировки, на которых зачастую основана деятельность геодезиста.

Модернизация

При покупке специального программного модуля функционал прибора можно дополнить возможностями по отслеживанию перемещений отражательной призмы. В таком случае большинство видов работ с легкостью выполнит один специалист. Также можно провести дооснащение более мощными батареями.

Купить тахеометр Topcon GT-503 моторизованный, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Объем накопителя 1 ГБ
Вес 5.8 кг
Пылевлагозащищенность IP65
Рабочая температура от -20 °C до +50 °C
Увеличение крат 30x
Дисплей Сенсорный, Цветной
Клавиатура Полная
Карта памяти USB
Створоуказатель Да
Безотражательный режим 800 м
Угловая точность 2", 3", 5"
Связь с устройствами RS-232(Com), USB
Производитель Topcon (США, Россия)
Операционная система Windows EC7

Технические данные


Измерение углов

Дискретность отсчетов

0,5" / 1"

Точность (с.к.о.) измерения угла одним приемом, "

3

Измерение расстояний

по одной призме

4500

Диапазон измеряемых расстояний

без отражателя, м

1.3 - 800

на отражающую плёнку (RS90N), м

1.3 - 500

дальность по одной призме, м

########

Точность измерения расстояний

по одной призме

± (2.0 мм + 2 ppm)

без отражателя

± (2.0 мм + 2 ppm)

Ввод данных

Поправка за атмосферу

Есть

Постоянная отражателя

Есть

Другие характеристики

Размеры прибора (ВхШхД), мм

355 × 212 ×172

Створоуказатель

Есть

Целеуказатель

Есть

Класс лазера для измерния расстояний

3R

Зрительная труба

Длина, мм

142

Диаметр объектива, мм

38

Увеличение, крат

30


Прямое

Угол поля зрения

1°30′

Подсветка

Есть

Разрешающая способность, "

2,5"

Наименьшее расстояние фокусирования, м

1,3

Внешние условия эксплуатации прибора

Пыле- влагозащищенность

IP65

Рабочая температура, °С

-20°...+50°

Компенсатор

Тип

Двухосевой жидкостный

Диапазон работы, ’

±6

Точность, "

1

Панель управления

Экран

Цветной жидкокристаллический сенсорный экран VWGA 4.3 дюйма

Количество

1

Клавиатура

24 клавиши

Подсветка

Есть

Интерфейсы

I/O порты

RS-232C, USB (Тип A), USB (Тип mini B)

Карты памяти

USB Flash до 8 Gb

Беспроводный модуль Bluetooth

Есть

Память

Внутренняя память

1 Гб

Компьютер

Операционная система

Windows Embedded Compact 7

Сервопривод и автоматическое слежение

Вращающий механизм

UltraSonic Direct Srive

Диапазон вращения

360°

Макс. скорость вращения

120° в секунду

Макс. скорость автослежения

18° в секунду

Дальность автослежения

По однопризменному отражателю PRISM2: от 1.3 до 800 м. По призме ATP1/ATP1S: от 2 до 600 м

Точность автонаведения

1.2 мм на 100 м

Оптический центрир

Увеличение, крат

3

Диапазон фокусирования

от 0,5 м


Прямое

Чувствительность уровней

Круглый

10"/2 мм

Батарея питания

Модель

BDC70 (7.2B, 5.2 A/ч)

Выходное напряжение, В

7,2

Емкость, Ач

5240

Период работы при +20ºС (углы и расстояния), ч

4

Вес, кг

0,197

Зарядное устройство

Модель

CDC68 (100-240В, 50/60Гц)

Входное напряжение, В

100-240

Частота, Гц

50/60

Рабочие температуры, °С

0°...+40°

Период зарядки, ч

5,5

Вес

Тахеометр с батареей, кг

5,8


Телекоммуникационный модуль TSshield-защитник

Есть

Наводящие винты

Сервопривод

Страна изготовления

Япония

Гарантийный срок

3 года

Электронный тахеометр Topcon GT-503 Моторизованный на трегере 1 шт.
Аккумулятор 2 шт.
Зарядное устройство 1 шт.
Сетевой кабель 1 шт.
Крышка на объектив 1 шт.
Бленда на объектив 1 шт.
Юстировочные инструменты 1 шт.
Транспортировочный футляр 1 шт.
Плечевые ремни 1 шт.
USB flash диск (4Гб) 1 шт.
Силиконовая салфетка 1 шт.
Руководство по эксплуатации 1 шт.
Брошюра Технология Гибрид pdf
draiver_usb_windows zip
Драйвер USB-кабеля для тахеометра (для ОС Windows XP/7/8/8.1/10)
topcon_link_v8-2-3 zip
Программа для передачи данных с тахеометров и нивелиров на ПК.
