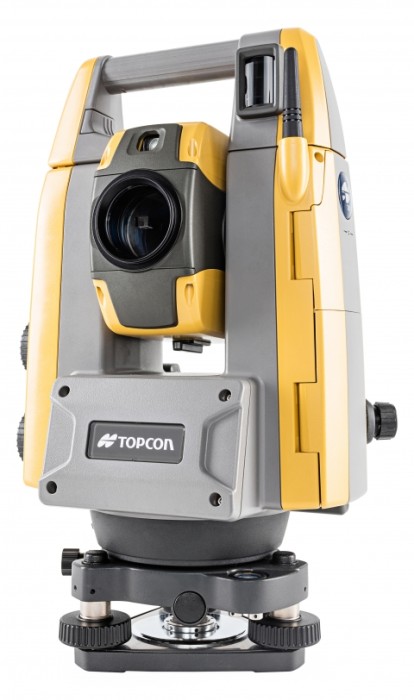

Роботизированный тахеометр TOPCON GT-502/503/505

Роботизированный тахеометр TOPCON GT-502/503/505 ID#96

Категории: Topcon

Теги: тахеометр роботизированный topcon робот totalstation TradeGeo геодезия geodesy syrveyor

Поделиться:

Представляем Вам совершенно новые приборы в линейке Topcon - роботизированные электронные тахеометры - серии GT!

Новый электронный тахеометр отличают сверхбыстрые сервомоторы, которые позволяют достичь угловой скорости вращения прибора до 120° за секунду. Это самая высокая скорость вращения в мире среди приборов аналогичного класса. Не важно, как быстро перемещается геодезист с вехой и призмой - слежение за призмой стало еще надежнее. Новые сервомоторы с технологией UltraSonic быстрее, чем у остальных приборов на рынке и обеспечивают плавное, уверенное и точное слежение за призмой.

Улучшенная технология слежения за призмой UltraTrac позволяет следить за призмой даже на довольно коротких расстояниях и высокой скорости ее перемещения.

Прибор имеет малый вес (5,8 кг) и габариты - всего лишь 35 см в высоту и 21 см шириной. Роботизированные тахеометры серии GT на 30% легче и меньше в размерах, чем остальные роботизированные тахеометры Topcon.

На тахеометры Topcon GT предоставляется расширенная гарантия производителя - 3 года на тахеометр и 5 лет на сервомоторы UltraSonic.

Тахеометры Topcon GT поставляются с установленным программным обеспечением Basic и Magnet Field on-board, которое уже прекрасно себя зарекомендовало на нескольких линейках тахеометров - OS, DS, PS. Функционал программного обеспечения Magnet Field on-board позволяет решать практически любые геодезические задачи - съемку, вынос в натуру, расчеты прямо в поле.

Для упрощения работы и ускорения обмена данными тахеометры Topcon серии GT могут напрямую обмениваться данными с такими общеизвестными приложениями, как Autodesk® AutoCAD Civil 3D и Bentley MicroStation. Непосредственный обмен файлами между прибором и приложением оценят те, кому много приходится работать с проектами, подготовленными в электронном виде.

В тахеометрах установлен более быстрый процессор, за счет чего скорость выполнения всех операций с исходными данными значительно выросла. Запись, вычисления, экспорт данных теперь выполняются очень быстро. Новый яркий дисплей 4,3 дюйма позволяет работать с крупными значками приложения и хорошо читается даже при очень ярком солнце.

Безотражательный дальномер роботизированных тахеометров серии GT может измерять расстояния до 800 метров, что расширяет сферу применения этих приборов.

Тахеометры Topcon серии GT также можно использовать для гибридного позиционирования в технологии Гибрид (Hybrid). Достаточно добавить спутниковый приемник к имеющемуся оборудованию и расширить состав программного обеспечения на контроллере.

Брошюра Технология Гибрид pdf
draiver_usb_windows zip
Драйвер USB-кабеля для тахеометра (для ОС Windows XP/7/8/8.1/10)
topcon_link_v8-2-3 zip
Программа для передачи данных с тахеометров и нивелиров на ПК.
Электронный тахеометр Topcon
1 шт.
Аккумулятор 2 шт.
Зарядное устройство 1 шт.
Сетевой кабель 1 шт.
Крышка на объектив 1 шт.
Бленда на объектив 1 шт.
Юстировочные инструменты 1 шт.
Транспортировочный футляр 1 шт.
Плечевые ремни 1 шт.
USB flash диск (4Гб) 1 шт.
Силиконовая салфетка 1 шт.
Руководство по эксплуатации 1 шт.

Технические данные


Измерение углов

Дискретность отсчетов

0,5" / 1"

Точность (с.к.о.) измерения угла одним приемом, "

2, 3, 5

Измерение расстояний

по одной призме

4500

Диапазон измеряемых расстояний

без отражателя, м

1.3 - 800

на отражающую плёнку (RS90N), м

1.3 - 500

дальность по одной призме, м

########

Точность измерения расстояний

по одной призме

± (2.0 мм + 2 ppm)

без отражателя

± (2.0 мм + 2 ppm)

Ввод данных

Поправка за атмосферу

Есть

Постоянная отражателя

Есть

Другие характеристики

Размеры прибора (ВхШхД), мм

355 × 212 ×172

Створоуказатель

Есть

Целеуказатель

Есть

Класс лазера для измерния расстояний

3R

Зрительная труба

Длина, мм

142

Диаметр объектива, мм

38

Увеличение, крат

30


Прямое

Угол поля зрения

1°30′

Подсветка

Есть

Разрешающая способность, "

2,5"

Наименьшее расстояние фокусирования, м

1,3

Внешние условия эксплуатации прибора

Пыле- влагозащищенность

IP65

Рабочая температура, °С

-20°...+50°

Компенсатор

Тип

Двухосевой жидкостный

Диапазон работы, ’

±6

Точность, "

1

Панель управления

Экран

Цветной жидкокристаллический сенсорный экран VWGA 4.3 дюйма

Количество

1

Клавиатура

24 клавиши

Подсветка

Есть

Интерфейсы

I/O порты

RS-232C, USB (Тип A), USB (Тип mini B)

Карты памяти

USB Flash до 8 Gb

Беспроводный модуль Bluetooth

Есть

Память

Внутренняя память

1 Гб

Компьютер

Операционная система

Windows Embedded Compact 7

Сервопривод и автоматическое слежение

Вращающий механизм

UltraSonic Direct Srive

Диапазон вращения

360°

Макс. скорость вращения

120° в секунду

Макс. скорость автослежения

18° в секунду

Дальность автослежения

По однопризменному отражателю PRISM2: от 1.3 до 800 м. По призме ATP1/ATP1S: от 2 до 600 м

Точность автонаведения

1.2 мм на 100 м

Оптический центрир

Увеличение, крат

3

Диапазон фокусирования

от 0,5 м


Прямое

Чувствительность уровней

Круглый

10"/2 мм

Батарея питания

Модель

BDC70 (7.2B, 5.2 A/ч)

Выходное напряжение, В

7,2

Емкость, Ач

5240

Период работы при +20ºС (углы и расстояния), ч

4

Вес, кг

0,197

Зарядное устройство

Модель

CDC68 (100-240В, 50/60Гц)

Входное напряжение, В

100-240

Частота, Гц

50/60

Рабочие температуры, °С

0°...+40°

Период зарядки, ч

5,5

Вес

Тахеометр с батареей, кг

5,8


Телекоммуникационный модуль TSshield-защитник

Есть

Наводящие винты

Сервопривод

Страна изготовления

Япония

Гарантийный срок

3 года
