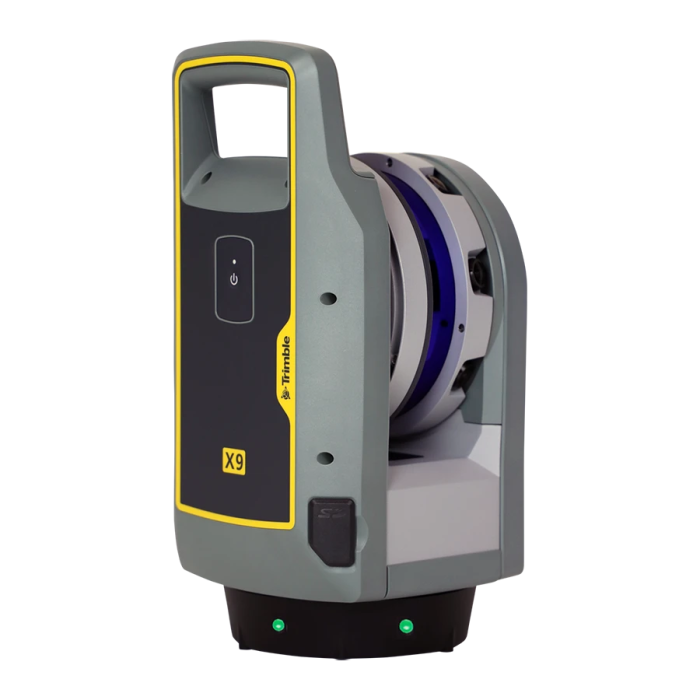

Лазерный 3D сканер Trimble X9
Преимущества Trimble X9
Высокие эксплуатационные показатели
- функция автоматической калибровки прибора;
- самовыравнивание;
- защита от внешних воздействий воды и пыли IP55;
- Рабочая температура (от -20 до +50 °C).
Производительность
- время сканирования до 1 минуты (регулируется в настройках);
- дальность измерений до 150 метров;
- географическая привязка структурированного облака точек;
- качественная передача данных с облака точек при низком уровне шума (<1.5 мм @ 30 м) для детальных виртуальных объектов.
Универсальность использования
- скорость сканирования до 1 000 000 точек/с;
- адаптивность к быстро меняющимися требованиями проекта;
- высокая точность при работе с различными приложениями;
- высокая светочувствительность к сложным тёмным или блестящим поверхностям при стандартном режиме сканирования;
- совместимость с портативными мобильными устройствами;
Программное обеспечение для управления Trimble X9
- регистрация в полевых условиях;
- визуализация трехмерных данных прямо на объекте;
- геопривязка с помощью лазерного указателя и точной точки;
- режим сканирования для повышения плотности на сложных зонах.
Уже в продаже Trimble X9!
Наша компания занимаемся продажей и обслуживанием дорогостоящего и высокотехнологичного геодезического оборудования и предоставляем гарантию на свои услуги. Доставка осуществляется за счет компании по всей России.
ОПИСАНИЕ СИСТЕМЫ | ||||||
Trimble X9 Система лазерного 3D-сканирования | Новая конструкция центрального блока Trimble X-Drive с комбинированным сервоприводом/сканирующим зеркалом, интегрированным HDR-изображением, автоматической калибровкой, самонивелированием и лазерным указателем обеспечивает более высокую скорость, дальность, точность и чувствительность. | |||||
Программное обеспечение Trimble Perspective | Простое в использовании ПО для управления сканером, автоматической регистрации на местности, геопривязки, 3D-визуализации, аннотирования, измерений, обработки и экспорта для поставки. | |||||
ОПИСАНИЕ СИСТЕМЫ СКАНИРОВАНИЯ | ||||||
ОСНОВНОЕ | ||||||
Класс сканирующего лазера EDM | Лазерный класс 1, безопасен для глаз в соответствии с IEC EN60825-1 | |||||
Длина волны лазера | 1530-1570 нм, невидимое излучение | |||||
Угол охвата | 360° x 282° | |||||
Дивергенция луча/диаметр луча | 0,8 мрад/7,95 мм на расстоянии 10 м | |||||
Скорость сканирования | До 1000 кГц | |||||
ИЗМЕРЕНИЕ ДИАПАЗОНА | ||||||
Принцип работы диапазона | Высокоскоростное цифровое измерение | |||||
Шумы в диапазоне 1,2 | < 1,5 мм на расстоянии 30 м | |||||
Диапазон3 | 0,6 м-150 м | |||||
Высокочувствительная электроэрозионная обработка | Темные и отражающие поверхности - асфальт/нержавеющая сталь | |||||
ТОЧНОСТЬ СКАНИРОВАНИЯ | ||||||
Сертификация | Гарантированный срок службы с автоматической калибровкой | |||||
Точность диапазона1,2 | 2 мм | |||||
Угловая точность1,4 | < 16” | |||||
Точность трехмерных координат1,4 | 2,3 мм @ 10 м, 3,0 мм @ 20 м, 4,8 мм @ 40 м | |||||
ПАРАМЕТРЫ СКАНИРОВАНИЯ | ||||||
РЕЖИМ СКАНИРОВАНИЯ | ДЛИТЕЛЬНОСТЬ5,6,7 (мин:сек) | ИНТЕРВАЛ(мм) @ 10 м | ИНТЕРВАЛ(MM) @ 35 M | ИНТЕРВАЛ(MM)@ 50 M | К-ство ТОЧЕК | МАКСИМАЛЬНЫЙ РАЗМЕР ФАЙЛА (МБ) |
В помещении | 0:50 | 15 | - | - | 6.8 | 32 |
Стандартный | 2:03 | 8 | 26 | 38 | 27.2 | 95 |
3:33 | 5 | 18 | 25 | 61.2 | 204 | |
5:36 | 4 | 13 | 19 | 108.8 | 340 | |
Высокоскоростной | 1:27 | 8 | 26 | 38 | 27.2 | 175 |
3:15 | 4 | 13 | 19 | 108.8 | 610 | |
6:08 | 3 | 9 | 13 | 244.8 | 1,250 | |
КАЧЕСТВО ИЗОБРАЖЕНИЯ | ||||||
Датчики | 3 коаксиальные калиброванные камеры с разрешением 10 Мп | |||||
Разрешение | 3840 x 2746 пикселей для каждого изображения | |||||
Захват необработанного изображения | Быстрое - 15 снимков - 158 МП - 1 минута - с HDR 3 минуты Качественное - 30 снимков - 316 МП - 2 минуты - с HDR 6 минут | |||||
Настройки | Автоматическая экспозиция и HDR Автоматическая коррекция баланса белого и предустановки для помещений и наружных работ | |||||
АВТОМАТИЧЕСКАЯ КОРРЕКЦИЯ ПОЛОЖЕНИЯ | ||||||
Тип | Автоматическое самовыравнивание, выбор включения/выключения | |||||
Диапазон | ± 10° (геодезический класс), ± 45° (грубый класс) | |||||
Перевернутое положение | ± 10° (геодезический уклон) | |||||
Точность измерения уклона | < 3" = 0,3 мм на расстоянии 20 м | |||||
АВТОМАТИЧЕСКАЯ КАЛИБРОВКА | ||||||
Встроенная система калибровки | Полная автоматическая калибровка диапазона и угловых систем при необходимости, без взаимодействия с пользователем или целевыми объектами | |||||
Угловая калибровка | Применяет поправку к погрешности коллимации, т.е. к отклонению горизонтальной, вертикальной или прицельной оси | |||||
Калибровка диапазона | Применяет поправку на альбедо и на измерение расстояния | |||||
Интеллектуальная калибровка | Для обеспечения оптимальной производительности контролируется температура окружающей среды, освещенность, вибрации, температура прибора и вертикальная скорость. | |||||
ПОМОЩНИК РЕГИСТРАЦИИ TRIMBLE | ||||||
Инерциальная навигационная система | Система IMU отслеживает положение, ориентацию и перемещение прибора | |||||
Автоматическая регистрация | Автоматическая ориентация и выравнивание сканирования по последнему или предварительно выбранному скану | |||||
Ручная регистрация | Ручное выравнивание или разделение облака точек экрана на две части | |||||
Визуальные проверки | Динамический 2D и 3D просмотр для контроля качества | |||||
Доработка | Автоматическое уточнение регистрации | |||||
Отчет о регистрации | Отчет с результатами средних ошибок, перекрытия и согласованности по проекту и станции | |||||
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||
ВЕС И ГАБАРИТЫ | ||||||
Прибор (включая аккумулятор) | 6,045 кг (13,33 фунта) | |||||
Внутренняя батарея | 0.35 кг. | |||||
Габариты | 178 мм (Ш) x 353 мм (В) x 170 мм (Г) | |||||
ИСТОЧНИК ПИТАНИЯ | ||||||
Тип аккумулятора | Перезаряжаемая литий-ионная батарея 11,1 В, 6,5 Ач (стандарт для оптических приборов Trimble) | |||||
Стандартная продолжительность работы | 3,5 часа работы от одной аккумуляторной батареи (3 аккумулятора входят в комплект ) | |||||
УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ | ||||||
Рабочая температура | От -20 °C до +50 °C (от -4 °F до +122 °F) | |||||
Температура хранения | От -40 °C до +70 °C (от -40 °F до +158 °F) | |||||
Степень защиты от проникновения | IP55 (защита от пыли и воды) | |||||
Относительная влажность | 95% | |||||
Степень загрязнения оборудования | 4 | |||||
ДРУГОЕ | ||||||
Лазерный указатель | Лазер класса 2 с длиной волны 620-650 нм | |||||
Дистанционное управление | Планшет Trimble T10x или аналогичный планшет или ноутбук с Windows® 10 с подключением через WLAN или USB-кабель | |||||
Кнопка | Управление сканированием одной кнопкой | |||||
Коммуникации/передача данных | WLAN 802.11 A/B/G/N/AC или кабель USB | |||||
Хранение данных | Стандартная карта SD (SDHC 32 ГБ в комплекте) | |||||
Комплектующие | Сумка для удобной транспортировки и переноски в самолете Легкий штатив из углеродного волокна с разъемом для крепления Быстросъемный адаптер для X9 и штатив из углеродного волокна | |||||
Гарантия | Стандарт гарантия 2 года | |||||
Программное Обеспечение - TRIMBLE PERSPECTIVE | ||||||
СИСТЕМНЫЕ ТРЕБОВАНИЯ | ||||||
Операционная система | Microsoft® Windows® 10 | |||||
Процессорм | Intel® 8th Generation Core™ i5 processor or better | |||||
Оперативная память | 16 GB or better | |||||
Видеокарта VGA | Intel HD Graphics 620 or better | |||||
Место на жестком диске | Твердотельный накопитель (SSD) 512 ГБ, рекомендуется 1 ТБ | |||||
ОСНОВНЫЕ ФУНКЦИИ | ||||||
Работа со сканером | Пульт дистанционного управления или кабель | |||||
Trimble помощник в регистрации | Автоматическая и ручная регистрация, доработка и отчетность | |||||
Взаимодействие с данными | 2D, 3D и просмотр состояния рабочих станций | |||||
Документация по эксплуатации | Сканирование этикеток, аннотаций, изображений и т.д. | |||||
Автоматическая синхронизация | Автоматическая синхронизация данных с помощью одной кнопки | |||||
Геопривязка | Лазерный указатель для привязки к местности и точного измерения точек | |||||
Отчеты | Отчеты по регистрации, калибровке в производственных условиях и диагностике | |||||
Дублирование данных | Данные, хранящиеся на SD-карте и планшете | |||||
Интеграция данных | Форматы экспорта для поддержки программного обеспечения Trimble и других производителей Форматы файлов: TDX, TZF, E57, PTX, RCP, LAS, POD |
1. Характеристика указана как 1 сигма. 2. На 80% альбедо. Указанное альбедо @ 1550 нм.
3. На матовой поверхности с нормальным углом падения. Дальность действия 120 м.
4. После автоматической калибровки и самовыравнивания в пределах ±10°.
5. Длительность сканирования включает время самовыравнивания в пределах ±10°.
6. Самовыравнивание займет на ~ 10 секунд больше времени, если сканер не находится в пределах ±10°.
7. Время сканирования может увеличиваться до 45 секунд при полной калибровке после запуска или простоя до термостабилизации.
