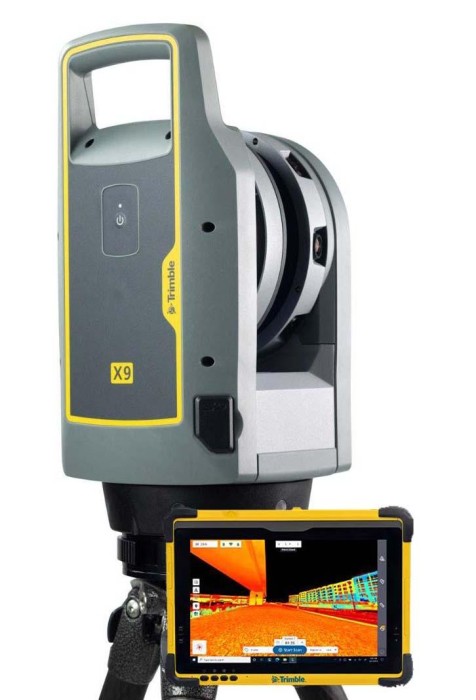

Лазерный 3D сканер Trimble X9 Premium + T110 планшет
Лазерный 3D сканер Trimble X9 Premium с планшетом T110
Trimble X9 Premium с планшетом Trimble T110 — профессиональный комплект для наземного 3D-сканирования, созданный для быстрой и точной фиксации объектов, помещений, строительных площадок, инженерных сооружений и производственных зон. Система позволяет получать плотные облака точек прямо в полевых условиях, контролировать качество данных на месте и сокращать время камеральной обработки.
Лазерный 3D сканер Trimble X9 Premium + T110 планшетсочетает высокую точность измерений, автоматическую калибровку и самонивелирование, что упрощает работу оператора и снижает риск ошибок при съёмке. Дальность сканирования до 150 метров делает модель удобной для большинства задач в строительстве, геодезии, промышленности, BIM-съёмке, исполнительной документации и обследовании объектов.
Комплект с планшетом Trimble T110 особенно удобен для выездных работ. Мощный защищённый планшет с большим экраном, производительным процессором, 32 ГБ оперативной памяти и SSD-накопителем 1 ТБ позволяет управлять сканированием, просматривать данные, выполнять регистрацию сканов и работать с проектом непосредственно на объекте. Благодаря защищённому корпусу, поддержке беспроводных интерфейсов и сменной батарее планшет рассчитан на интенсивную эксплуатацию в полевых условиях.
Преимущества Trimble X9 Premium с T110:
- дальность сканирования от 0,6 до 150 м;
- скорость сканирования до 1 000 000 точек в секунду;
- высокая точность 3D-данных для построения детальных облаков точек;
- автоматическая калибровка без ручной настройки;
- самонивелирование с компенсацией наклона;
- встроенные камеры для цветной визуализации объекта;
- защищённое исполнение сканера IP55;
- управление через планшет Trimble T110;
- обработка и проверка данных непосредственно в поле;
- удобная интеграция с программным обеспечением Trimble Perspective и офисными решениями Trimble.
Trimble X9 Core подходит для обмеров зданий и сооружений, контроля строительства, создания исполнительной документации, обследования промышленных объектов, реконструкции, мониторинга, проектирования, оцифровки цехов, инженерных сетей и сложных пространственных объектов. Сканер помогает быстро получить точную цифровую копию объекта и использовать данные для проектирования, анализа, контроля отклонений и подготовки технической документации.
| Trimble T110 |
| 10,1” |
| Windows 11 |
| Intel Core Ultra 7 |
| 32 ГБ |
| 1 ТБ SSD |
| IP65, MIL-STD-810H |
| Основные характеристики | |
Тип сканера | Импульсный, высокоскоростной лазерный сканер с двухосевым компенсатором |
Дальность сканирования | 0.6 м - 150 м |
Скорость сканирования | 1000000 изм./сек. |
Хранение данных | Карта памяти (SD) 32 Гб |
Точность 3D-модели | 3,0 мм на 20 м |
Рабочая температура | от -20 °C до +50 °C |
Гарантия | 1 год |
| Возможности 3D-сканирования | |
Угловая точность | 16" |
Точность дальномера | 2 мм |
Камера | 10 Мп |
Управление | Встроенная панель управления или контроллер |
Уровень шума | 1.5 мм на 30 м |
Применение | Наземный 3D-сканер |
Интерфейс | Встроенная панель управления |
Класс лазера | 1 класс |
Поле зрения | 360°/282° |
| Возможности визуализации | |
Встроенная камера | Есть |
Внешняя камера | Нет |
HDR | Есть |
IR камера | Нет |
| Производительность системы | |
Тип компенсатора | Инерциальная система IMU |
Разрешение | 1" |
Диапазон работы компенсатора | ± 10° |
Точность установки компенсатора | ± 3" |
| Управление и запись данных | |
Выбор области сканирования | По видеоизображению |
Хранение данных | SD-карта, контроллер |
Передача данных | USB, WLAN |
Дисплей | Нет |
| Питание | |
Тип | Съемный аккумулятор |
Тип батареи | Li-Ion |
Время работы | 3.5 ч |
| Окружающая среда | |
Диапазон температур хранения | от –40°C до + 70°C |
Пылевлагозащищенность | IP55 |
| Размеры и вес сканера | |
Размеры сканера | 178 × 353 × 170 мм |
Вес сканера без аккумулятора | 5.8 кг |
Вес аккумулятора | 0.35 кг |
Производитель | Trimble (США) |
Расстояние сканирования | 120 м |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
| ОПИСАНИЕ СИСТЕМЫ | ||||||
| Trimble X9 Система лазерного 3D-сканирования | Новая конструкция центрального блока Trimble X-Drive с комбинированным сервоприводом/сканирующим зеркалом, интегрированным HDR-изображением, автоматической калибровкой, самонивелированием и лазерным указателем обеспечивает более высокую скорость, дальность, точность и чувствительность. | |||||
| Программное обеспечение Trimble Perspective | Простое в использовании ПО для управления сканером, автоматической регистрации на местности, геопривязки, 3D-визуализации, аннотирования, измерений, обработки и экспорта для поставки. | |||||
| ОПИСАНИЕ СИСТЕМЫ СКАНИРОВАНИЯ | ||||||
| ОСНОВНОЕ | ||||||
| Класс сканирующего лазера EDM | Лазерный класс 1, безопасен для глаз в соответствии с IEC EN60825-1 | |||||
| Длина волны лазера | 1530-1570 нм, невидимое излучение | |||||
| Угол охвата | 360° x 282° | |||||
| Дивергенция луча/диаметр луча | 0,8 мрад/7,95 мм на расстоянии 10 м | |||||
| Скорость сканирования | До 1000 кГц | |||||
| ИЗМЕРЕНИЕ ДИАПАЗОНА | ||||||
| Принцип работы диапазона | Высокоскоростное цифровое измерение | |||||
| Шумы в диапазоне 1,2 | < 1,5 мм на расстоянии 30 м | |||||
| Диапазон3 | 0,6 м-150 м | |||||
| Высокочувствительная электроэрозионная обработка | Темные и отражающие поверхности - асфальт/нержавеющая сталь | |||||
| ТОЧНОСТЬ СКАНИРОВАНИЯ | ||||||
| Сертификация | Гарантированный срок службы с автоматической калибровкой | |||||
| Точность диапазона1,2 | 2 мм | |||||
| Угловая точность1,4 | < 16” | |||||
| Точность трехмерных координат1,4 | 2,3 мм @ 10 м, 3,0 мм @ 20 м, 4,8 мм @ 40 м | |||||
| ПАРАМЕТРЫ СКАНИРОВАНИЯ | ||||||
| РЕЖИМ СКАНИРОВАНИЯ | ДЛИТЕЛЬНОСТЬ5,6,7 (мин:сек) | ИНТЕРВАЛ(мм) @ 10 м | ИНТЕРВАЛ(MM) @ 35 M | ИНТЕРВАЛ(MM)@ 50 M | К-ство ТОЧЕК | МАКСИМАЛЬНЫЙ РАЗМЕР ФАЙЛА (МБ) |
| В помещении | 0:50 | 15 | - | - | 6.8 | 32 |
| Стандартный | 2:03 | 8 | 26 | 38 | 27.2 | 95 |
| 3:33 | 5 | 18 | 25 | 61.2 | 204 | |
| 5:36 | 4 | 13 | 19 | 108.8 | 340 | |
| Высокоскоростной | 1:27 | 8 | 26 | 38 | 27.2 | 175 |
| 3:15 | 4 | 13 | 19 | 108.8 | 610 | |
| 6:08 | 3 | 9 | 13 | 244.8 | 1,250 | |
| КАЧЕСТВО ИЗОБРАЖЕНИЯ | ||||||
| Датчики | 3 коаксиальные калиброванные камеры с разрешением 10 Мп | |||||
| Разрешение | 3840 x 2746 пикселей для каждого изображения | |||||
| Захват необработанного изображения | Быстрое - 15 снимков - 158 МП - 1 минута - с HDR 3 минуты Качественное - 30 снимков - 316 МП - 2 минуты - с HDR 6 минут | |||||
| Настройки | Автоматическая экспозиция и HDR Автоматическая коррекция баланса белого и предустановки для помещений и наружных работ | |||||
| АВТОМАТИЧЕСКАЯ КОРРЕКЦИЯ ПОЛОЖЕНИЯ | ||||||
| Тип | Автоматическое самовыравнивание, выбор включения/выключения | |||||
| Диапазон | ± 10° (геодезический класс), ± 45° (грубый класс) | |||||
| Перевернутое положение | ± 10° (геодезический уклон) | |||||
| Точность измерения уклона | < 3" = 0,3 мм на расстоянии 20 м | |||||
| АВТОМАТИЧЕСКАЯ КАЛИБРОВКА | ||||||
| Встроенная система калибровки | Полная автоматическая калибровка диапазона и угловых систем при необходимости, без взаимодействия с пользователем или целевыми объектами | |||||
| Угловая калибровка | Применяет поправку к погрешности коллимации, т.е. к отклонению горизонтальной, вертикальной или прицельной оси | |||||
| Калибровка диапазона | Применяет поправку на альбедо и на измерение расстояния | |||||
| Интеллектуальная калибровка | Для обеспечения оптимальной производительности контролируется температура окружающей среды, освещенность, вибрации, температура прибора и вертикальная скорость. | |||||
| ПОМОЩНИК РЕГИСТРАЦИИ TRIMBLE | ||||||
| Инерциальная навигационная система | Система IMU отслеживает положение, ориентацию и перемещение прибора | |||||
| Автоматическая регистрация | Автоматическая ориентация и выравнивание сканирования по последнему или предварительно выбранному скану | |||||
| Ручная регистрация | Ручное выравнивание или разделение облака точек экрана на две части | |||||
| Визуальные проверки | Динамический 2D и 3D просмотр для контроля качества | |||||
| Доработка | Автоматическое уточнение регистрации | |||||
| Отчет о регистрации | Отчет с результатами средних ошибок, перекрытия и согласованности по проекту и станции | |||||
| ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||
| ВЕС И ГАБАРИТЫ | ||||||
| Прибор (включая аккумулятор) | 6,045 кг (13,33 фунта) | |||||
| Внутренняя батарея | 0.35 кг. | |||||
| Габариты | 178 мм (Ш) x 353 мм (В) x 170 мм (Г) | |||||
| ИСТОЧНИК ПИТАНИЯ | ||||||
| Тип аккумулятора | Перезаряжаемая литий-ионная батарея 11,1 В, 6,5 Ач (стандарт для оптических приборов Trimble) | |||||
| Стандартная продолжительность работы | 3,5 часа работы от одной аккумуляторной батареи (3 аккумулятора входят в комплект ) | |||||
| УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ | ||||||
| Рабочая температура | От -20 °C до +50 °C (от -4 °F до +122 °F) | |||||
| Температура хранения | От -40 °C до +70 °C (от -40 °F до +158 °F) | |||||
| Степень защиты от проникновения | IP55 (защита от пыли и воды) | |||||
| Относительная влажность | 95% | |||||
| Степень загрязнения оборудования | 4 | |||||
| ДРУГОЕ | ||||||
| Лазерный указатель | Лазер класса 2 с длиной волны 620-650 нм | |||||
| Дистанционное управление | Планшет Trimble T10x или аналогичный планшет или ноутбук с Windows® 10 с подключением через WLAN или USB-кабель | |||||
| Кнопка | Управление сканированием одной кнопкой | |||||
| Коммуникации/передача данных | WLAN 802.11 A/B/G/N/AC или кабель USB | |||||
| Хранение данных | Стандартная карта SD (SDHC 32 ГБ в комплекте) | |||||
| Комплектующие | Сумка для удобной транспортировки и переноски в самолете Легкий штатив из углеродного волокна с разъемом для крепления Быстросъемный адаптер для X9 и штатив из углеродного волокна | |||||
| Гарантия | Стандарт гарантия 2 года | |||||
| Программное Обеспечение - TRIMBLE PERSPECTIVE | ||||||
| СИСТЕМНЫЕ ТРЕБОВАНИЯ | ||||||
| Операционная система | Microsoft® Windows® 10 | |||||
| Процессорм | Intel® 8th Generation Core™ i5 processor or better | |||||
| Оперативная память | 16 GB or better | |||||
| Видеокарта VGA | Intel HD Graphics 620 or better | |||||
| Место на жестком диске | Твердотельный накопитель (SSD) 512 ГБ, рекомендуется 1 ТБ | |||||
| ОСНОВНЫЕ ФУНКЦИИ | ||||||
| Работа со сканером | Пульт дистанционного управления или кабель | |||||
| Trimble помощник в регистрации | Автоматическая и ручная регистрация, доработка и отчетность | |||||
| Взаимодействие с данными | 2D, 3D и просмотр состояния рабочих станций | |||||
| Документация по эксплуатации | Сканирование этикеток, аннотаций, изображений и т.д. | |||||
| Автоматическая синхронизация | Автоматическая синхронизация данных с помощью одной кнопки | |||||
| Геопривязка | Лазерный указатель для привязки к местности и точного измерения точек | |||||
| Отчеты | Отчеты по регистрации, калибровке в производственных условиях и диагностике | |||||
| Дублирование данных | Данные, хранящиеся на SD-карте и планшете | |||||
| Интеграция данных | Форматы экспорта для поддержки программного обеспечения Trimble и других производителей Форматы файлов: TDX, TZF, E57, PTX, RCP, LAS, POD | |||||
1. Характеристика указана как 1 сигма. 2. На 80% альбедо. Указанное альбедо @ 1550 нм.
3. На матовой поверхности с нормальным углом падения. Дальность действия 120 м.
4. После автоматической калибровки и самовыравнивания в пределах ±10°.
5. Длительность сканирования включает время самовыравнивания в пределах ±10°.
6. Самовыравнивание займет на ~ 10 секунд больше времени, если сканер не находится в пределах ±10°.
7. Время сканирования может увеличиваться до 45 секунд при полной калибровке после запуска или простоя до термостабилизации.
