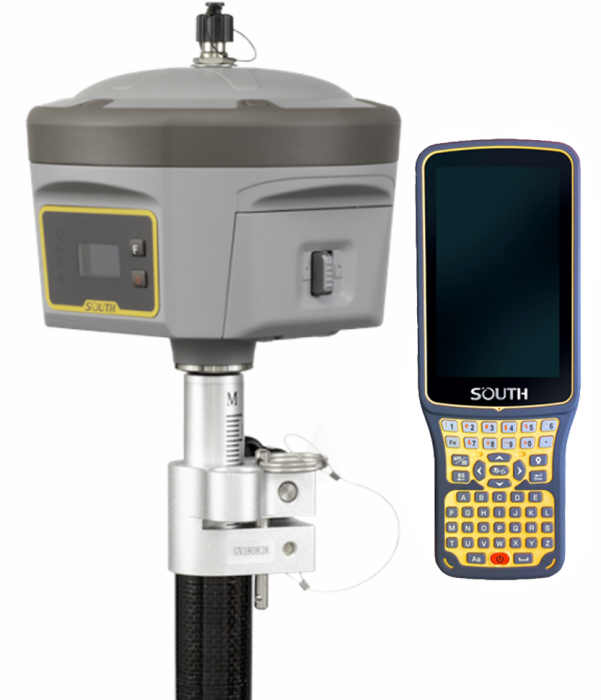

Роверный комплект GNSS SOUTH Galaxy G6 + Контроллер SOUTH H6
В приемнике установлена новая высокоэффективная широкополосная ГНСС антенна с высоким коэффициентом усиления и улучшенным приемом сигналов от низко летящих спутников, которая помимо отслеживания всех ГНСС сигналов, также поддерживает прием дифференциальных поправок (орбиты и ошибки часов спутников GPS, ГЛОНАСС, BeiDou, Galileo и QZSS), которые поступают на приемник по спутниковым каналам L-диапазона, что позволяет работать с глобальным сервисом передачи коррекций South SLink. Таким образом приемник обеспечивают сантиметровую точность без использовая базовых станций и сетей сотовой связи в любой точке земного шара. Также в приемнике реализована поддержка сервиса South SLink IP, что позвлоляет получать дифференциальные поправки через сотовую связь (сеть Интернет) в сложных условиях ограниченной видимости небосвода. Cервис коррекции South SLink обеспечивает точность менее 4 см в плане и 9см по высоте 95% времени со временем сходимости до 30 минут (обычно менее 5 минут)*.
Особенности South Galaxy G6:
- Дисплей LCD: 0,96-дюймовый OLED ЖК-дисплей поддерживает несколько языков и хорошо читаем даже на ярком солнце.
- Интеллектуальная голосовая система: озвучивает статус работы приемника и поддерживает несколько языков, в т.ч. русский язык.
- Linux Платформа: повышает производительность в режиме RTK и эффективность работы. Возможна установка сторонних приложений
- Wi-Fi связь: можно использовать как канал приема/передачи данных при подключении к локальным сетям и сети Интернет (режим Клиента), а также в качестве точки доступа для подключения к веб-интерфейсу с мобильных устройств и ПК.
- Пользовательского веб-интерфейс: по WIFi или через USB можно контролировать состояние приемника G6 и выполнять настройки.
- Встроенный УКВ модуль: 3Вт, 410-470Мгц, поддержка протоколов Trimtalk450S, TrimMark3, PCC, EOT, SATEL и South, дальность работы до 12км.
- Функция ретранслятора: G6 получает поправки от базовой станции и может транслировать их другим роверам по УКВ.
- Хранение данных: внутренняя память 8 Гб SSD для хранения сырых данныx с частотой дискретизации до 50 Гц в формате South или Rinex. Когда памяти недостаточно - самые старые данные удаляются автоматически. Поддержка записи и копирования данных на внешний USB-диск через специальный переходник.
- Bluetooth и NFC: модуль стандарта Bluetooth 4.0 имеет радиус действия до 100 метров, также поддерживается стандарт Bluetooth 2.1+EDR. Технология беспроводного соединения NFC позволяет соединить приемник и контроллер одним касанием – быстро, удобно и без лишних усилий.
- Встроенный сотовый модуль: поддерживает мобильные сети стандарта 4G LTE/3G/EDGE/GPRS.
- Инерциальная система (IMU): Приемник поставляется со встроенной инерциальной системой (IMU), которая не требует калибровки и не подвержена влиянию электромагнитных волн, что позволяет производить съемку с большим углом наклона автомобильных дорог, ЛЭП, вблизи трансформаторных будок и прочих объектов с высоким электромагнитным фоном, не опасаясь за корректность получаемых данных. Прибор с инерциальной системой не имеет предельных углов работы компенсатора, а значит, Вы сможете работать наклоном везде, где только возможно, заметно увеличив скорость измерений. Процесс выноса в натуру с IMU становится намного удобней. Вам больше не нужно держать веху по уровню в поисках проектной отметки. Просто положите ее на плечо и ищите точку острием вехи. Это позволит ускорить процесс разбивки в несколько раз.
- Электронный уровень: данные встроенного электронного уровня отображаются в полевом программном обеспечении на контроллере. Для достижения наибольшей точности или при наличии сильных электромагнитных помех пользователь может отключить функцию компенсации наклона с помощью уклономера и активировать электронный уровень. Приёмник может автоматически записывать координаты точек в момент достижения заданного допуска отклонения для электронного уровня приемника.
- Мультисистемность: приемник поддерживает все существующие, а также планируемые спутниковые системы.
- Качество: износостойкий и ударопрочный корпус из магниевого сплава. Высокая степень пыле/влагозащиты.
- Интеллектуальная технология контроля температуры: регулирует температуру в приемнике, используя встроенный датчик температуры в режиме реального времени, что гарантирует стабильную работу оборудования в различных условиях.
Конроллер | SOUTH H6 |
Объем накопителя | 8 ГБ |
Вес | 1.44 кг |
Пылевлагозащищенность | IP67 |
Рабочая температура | от -45 °С до +60 °С |
Встроенный модем | 3G, UHF, GSM/GPRS |
Спутниковые группировки | Beidou (China), Galileo (Europe), Glonass (Russia), GPS (USA), QZSS (Japan) |
Связь с устройствами | Bluetooth, RS-232(Com), USB, Wi-Fi |
Производитель | South (КНР) |
Число каналов | 336 |
Тип антенны | Внутреняя |
Режим работы | Статика, RTK, PPK (Кинематика) |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
| Приемник SOUTH Galaxy G6 | 1 |
| Полевой контроллер |
1 |
| Веха South (Карбон) | 1 |
| Крепление к вехе | 1 |
| Доступ к базовым станциям RTKNet | 1 |
| УКВ антенна | 1 |
| Зарядное устройство для батарей с адаптером питания от сети 220В | 1 |
| li-ion батарея 3400мАч | 2 |
| Кейс | 1 |
| Пластина на веху для измерения высоты рулеткой | 1 |
| Кабель передачи данных | 1 |
| Измерительная рулетка 3 м | 1 |
| ПО для постобработки | 1 |
| Поверка на приёмник | 1 |
|
Параметры измерений |
Спутниковые сигналы отслеживаемые одновременно |
|
Количество каналов |
336 |
|
BDS |
B1, B2, B3 |
|
GPS |
L1 C/A, L2C, L2E, L5 |
|
GLONASS |
L1C/A, L1P, L2C/A, L2P, L3 SBAS L1C/A, L5 (для спутников, поддерживающих L5) |
|
GALILEO |
GIOVE-A, GIOVE-B, E1, E5A, E5B QZSS, WAAS, MSAS, EGNOS, GAGAN, SBAS |
|
Особенности GNSS |
|
|
Частота позиционирования: |
1Hz~50Hz |
|
Время инициализации: |
< 10с |
|
Надежность инициализации: |
>99.99% |
|
Точность позиционирования |
|
|
Дифференциальная кодовая ГНСС-съемка |
В плане: ± 0.25 m + 1 ppm По высоте: ±0.50 m + 1 ppm |
|
Точность позиционирования SBAS |
обычно<5m 3DRMS |
|
Статическая ГНСС-съемка |
В плане: ±2.5 mm + 0.5 ppm По высоте: ±5 mm + 0.5 ppm |
|
Кинематическая съемка в реальном времени |
В плане: ±8 mm + 1 ppm (До 30km от базы) По высоте: ±15 mm + 1 ppm RTK сети В плане: ±8 mm + 0.5 ppm По высоте: ±15 mm + 0.5 ppm |
|
Время инициализации RTK |
2~8с |
|
Физические параметры |
|
|
Размеры |
15.2cm(Диаметр)?13.7cm(Высота) |
|
Вес |
1.44kg (включая установленную батарею) |
|
Материал |
Магниевый корпус из алюминиевого сплава |
|
Работа в окружающей среде |
|
|
Температура эксплуатации |
-45℃~+65℃ |
|
Температура хранения |
-55℃~+85℃ Влажность 100% |
|
Пыле/влаго защита |
Стандарт IP68, защищен от продолжительного погружения в воду на глубину до 1 метра Стандарт IP68, полная защита от попадания пыли |
|
Удары и Вибрации |
Выдерживает падение с высоты 3 метра |
|
Электрика |
|
|
Потребляемая мощность |
2W |
|
Питание |
9-25V DC, защита от перенапряжения |
|
Батарея |
Аккумуляторная, съемная литий-ионная батарея, позволит проверить оставшееся количество электроэнергии |
|
Время работы батареи |
Одна батарея: 30ч (режим статика) 10ч (режим базы УКВ) 15ч (режим ровер) |
|
Связь и хранение данных |
I/O Port 5PIN LEMO порт внешнего питания + RS232 7PIN LEMO RS232 + USB(OTG)+Ethernet 1 разъем под GSM/GPRS антенну 1 разъем под Радио антенну Слот под SIM карту Беспроводной модем |
|
Встроенный приемо-передающий радио модем |
1W/2W/3W (опционально) |
|
Внешний радио модем |
5W/10W/35W (опционально) |
|
Диапазон радиочастот |
410-470MHz |
|
Протоколы связи |
TrimTalk450s, TrimMark3, PCC EOT, SOUTH |
|
GSM/GPRS модем |
WCDMA3.5G модуль с поддержкой GPRS/EDGE,CDMA2000/EVDO 3G и FTDD-LTE /FDD-LTE 4G |
|
Двухканальный модуль Bluetooth |
Двухканальный модульBluetooth 4.0,поддерживает соединение с телефонами на IOS и Android Bluetooth 2.1 + EDR |
|
NFC |
Поддерживает автоматическое сопряжением на небольшом расстоянии (меньше 10 см) между Galaxy G6 и контроллером (контроллер снабжен беспроводным модулем NFC) |
|
External Devices |
|
|
Дополнительный внешний GPRS / EDGE модуль связи двухрежимный, переключаемый; возможность подключать внешнюю WLAN карту WIFI |
802.11 b/g |
|
WIFI точка доступа |
Точка доступа WIFI позволяет любому мобильному устройству подключится и получить доступ к внутреннему web-интерфейсу для управления и контроля за приемником WIFI клиент Для работы в качестве WIFI клиента, что позволяет передавать и принимать дифференциальные поправки через сеть WIFI |
|
Хранение/Передача данных |
|
|
Хранение 8GB SSD внутренней памяти |
Автоматическая циклическая запись (старые файлы будут удалены, если памяти будет недостаточно) |
|
Поддерживает запись на внешний |
USB |
|
Настраиваемая запись данных до |
50Hz |
|
Передача данных на USB |
Поддерживает загрузку данных на FTP/HTTP серверы Формат данных Differential data format: CMR+, CMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2 Формат дифференциальной поправки: NMEA 0183, PJK plane coordinates, Binary code, Trimble GSOF |
|
Поддерживаемые типы сетей базовых станций: |
VRS, FKP, MAC, fully support NTRIP protocol |
|
Система определения наклона |
|
|
Съемка под наклоном |
Встроенный компенсатор наклона автоматически исправляет координаты в соответствии с направлением наклона и углом центрирующего стержня |
|
Электронный уровень |
ПО контроллера отображает электронный уровень, проверяя положение центрирующего стержня в реальном времени |
|
Взаимодействие с пользователем |
|
|
Операционная система |
Linux |
|
Кнопки |
Управление двумя кнопками, удобно и эффективно |
|
Дисплей |
0.96-дюймовый HD OLED дисплей, с разрешением 128?64 |
|
Индикаторы |
Удобный для просмотра и понимания настроек режима работы и статуса |
|
Web-сервер |
Позволяет управлять и контролировать приемник в web-сервере через WIFI или Bluetooth, свободно настроить приемник |
|
Голосовой информатор |
Озвучивает текущий режим работы и выбранный модем передачи данных. Поддерживает различные языки, такие как: Китайский/Английский/Корейский/Испанский/Португальский/Русский/Турецкий |
|
Открытая платформа |
Формат данных наблюдений OpenSIC и интерактивная поддержка интерфейса. Поддержка сторонних разработчиков |
