Трассоискатель Radiodetection RD8100 (SL, DL, PL, TL) + Генератор (Tx-5, Tx-10, Tx-10B (iLoc))
Характеристики и опции трассоискателей серии RD8100
|
локаторы серии RD8100 |
|||||
|
PXL |
PXLG |
PDL |
PDLG |
PTL |
PTLG |
Число частот локации |
13 |
13 |
18 |
18 |
22 |
22 |
Число частот зондов |
4 |
4 |
4 |
4 |
4 |
4 |
Пассивные режимы |
2 |
2 |
5 |
5 |
5 |
5 |
Встроенный GPS-приемник |
✔ |
✔ |
✔ |
|||
Силовые фильтры |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
Запись данных эксплуатации |
✔ |
✔ |
✔ |
|||
Функция CALSafe™ |
■ |
■ |
■ |
|||
Использование частоты 4 кГц |
✔ |
✔ |
4 кГц + CD |
4 кГц + CD |
4 кГц + CD |
4 кГц + CD |
Режим Current Direction (CD) |
✔ |
✔ |
✔ |
✔ |
||
Поиск повреждений кабелей |
✔ |
✔ |
✔ |
✔ |
||
Определение глубины в |
✔ |
✔ |
✔ |
✔ |
✔ |
|
Пассивный режим наведения |
✔ |
✔ |
✔ |
✔ |
||
Функция iLOC |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
Литиево-ионная батарея |
|
|
|
|
|
|
Характеристики генераторов
| генераторы | ||||
№ модели | tx-1 | tx-5 | tx-5B | tx-10 | tx-10B |
Макс. выходная мощность | 1 Вт | 5 Вт | 5 Вт | 10 Вт | 10 Вт |
Число частот активной локации | 16 | 16 | 16 | 16 | 36 |
Частоты индукции | 8 | 8 | 8 | 8 | 8 |
Число частот для режима CD | 8 | 14 | |||
Функция iLOC | ✔ | ✔ | |||
Поиск повреждений кабелей | ✔ | ✔ | ✔ | ✔ | |
Напряженность поля индукции | 0.7 | 0.85 | 0.85 | 1 | 1 |
Режим ECO | ■ | ■ | ■ | ■ |
Другие указанные характеристики являются стандартными для локаторов RD8100 и генераторов Tx, если не указано другое. ✔ – доступно, по умолчанию включено; ■ – доступно, по умолчанию не включено.
Чем отличается новый RD8100 от RD8000:
- Степень защиты корпуса IP65 против IP54;
- 5 программируемых частот для пользователя;
- Дополнительная частота с индикацией направления тока 4096 Гц;
- Новый поисковый режим наведения;
- 5 поисковых антенн против 4;
- Функция Power Filters гармоники промышленной частоты 50 Гц - переключаются кнопкой на локаторе;
- Встроенный GPS-приемник;
- Одновременное отображение глубины залегания коммуникации и тока;
Первые локаторы труб и кабельные трассоискатели с двойной антенной компания Radiodetection представила более 40 лет назад. Radiodetection разработала множество оригинальных технологий, используемых для дистанционного обнаружения подземных коммуникаций. Среди этих разработок — измерение глубины залегания, функции StrikeAlert и Current Direction, которые предупреждают повреждения и аварии, позволяют обезопасить работы по вскрытию грунта.

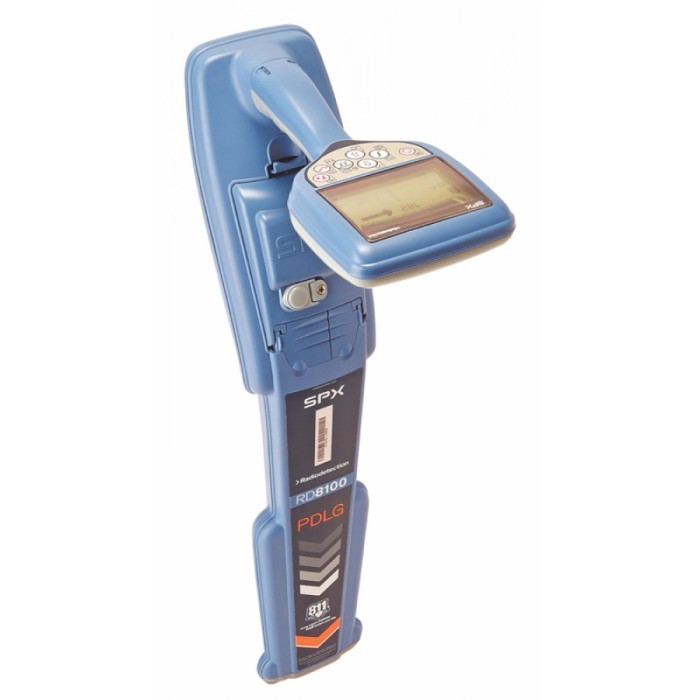

Трассоискатель RD8100PDLG — ваш незаменимый помощник
Уникальная комбинация из 5 антенн позволяет вам по собственному усмотрению выбрать оптимальный уровень точности для работы. Встроенные опции определения GPS-координат и контроля режимов использования локатора позволяют автоматически создавать данные для отчетов пользователя, аудита внутреннего контроля качества или безопасности.
Особенности трассоискателя RD8100
- Высококонтрастный экран обеспечивает высокую четкость даже в условиях яркого солнечного освещения;
- Пользователь может устанавливать до 5 дополнительных частот для адаптации RD8100 к сигналам, имеющимся в вашей сети;
- Вы можете сохранять до 1000 записей данных, отправлять их на смартфон, планшет или ПК по каналу беспроводной связи Bluetooth;
- Встроенный GPS-приемник позволяет добавлять данные позиционирования локатора, исключая необходимость во внешнем GPS-приемнике;
- Генератор с выходным сигналом 90 В и автоматическим согласованием импеданса нагрузки позволяет проводить обследования на больших расстояниях;
- Функция определения направления тока (Current Direction) на частоте 4 кГц для локализации и трассировки кабелей с высоким импедансом на больших расстояниях;
- Небольшой вес и эргономичная конструкция, обеспечивающие удобство эксплуатации;
- Хорошо видимая, отражающая свет конструкция помогает защитить оператора и оборудование;
- Уровень точности определяется конфигурацией. Пять наземных антенн обеспечивают высокую точность и воспроизведение данных локализации объектов;
- Предназначен для эксплуатации непосредственно на месте проведения работ – IP65. Ударопрочный корпус, защищенный от проникновения влаги и пыли;
Расширяйте ваши возможности вместе с RD8100PDLG с помощью дополнительных опций
Блок литиево-ионных аккумуляторов Дополнительное применение литиево-ионных аккумуляторов, как для локатора, так и для генератора обеспечивает увеличенное время работы при снижении стоимости эксплуатации. |
GPS и данные использования локатора Встроенный GPS-приемник и автоматическая запись информации об использовании локатора позволяет руководителям просматривать историю применения трассоискателя для определения оптимальных способов работы. |
Функция iLOC Экономия времени на объекте за счет дистанционного управления генератором на расстоянии до 450 м. |
Средства для локации в сложных условиях
- ОДНОВРЕМЕННОЕ ПОКАЗАНИЕ ГЛУБИНЫ ЗАЛЕГАНИЯ И ТОКА
Согласованные измерения глубины залегания и тока обеспечивают уверенность в том, что отслеживается корректная линия; - ЗАЩИТА ОТ ДИНАМИЧЕСКОЙ ПЕРЕГРУЗКИ
Фильтрация помех, позволяющая использовать локатор в условиях сильного электрического шума, например, вблизи подстанций или воздушных линий электропередачи; - ФУНКЦИЯ SIDESTEP – ИСКЛЮЧЕНИЕ НЕЖЕЛАТЕЛЬНЫХ ПОМЕХ
Небольшая подстройка частоты, позволяющая осуществлять локацию в зонах, подверженных помехам или там, где одновременно работают несколько операторов; - ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ, ОБЕСПЕЧЕННАЯ КОНСТРУКЦИЕЙ
Современные схемные решения позволяют операторам детектировать и реагировать на слабые сигналы, имеющие место в сложных условиях локации коммуникаций.
Упрощение локации в сложных условиях
В связи с тем, что структура коммуникаций становится более сложной, профессионалы в области локации требуют более мощных инструментов для быстрой и точной идентификации, трассировки кабелей. RD 8100PDLG предоставляет вам такую возможность. Пользуйтесь надёжным, которое действительно экономит время и средства на упрощении поиска кабелей, труб и выявлении неисправностей.
ОПРЕДЕЛЕНИЕ НАПРАВЛЕНИЯ ТОКА CD (CURRENT DIRECTION)
Способ распознавания искомого кабеля из нескольких проложенных параллельно кабелей путем подачи специального сигнала CD от генератора Tx-10. Эти CD-стрелки на экране локатора подтверждают то, что выполняется трассировка именно искомой линии.ТРАССИРОВКА ЛИНИЙ С ВЫСОКИМ ИМПЕДАНСОМ НА ЧАСТОТЕ 4 кГЦ
Частота локации 4 кГц позволяет выполнять трассировку на больших расстояниях таких линий, как телекоммуникационные типа витая пара или уличного освещения. Так как такие линии часто расположены в зонах с высокой плотностью коммуникаций, то вы можете объединить исполь-зование частоты 4 кГц с режимом CD для повышения точности их трассировки.ИСПОЛЬЗОВАНИЕ ФУНКЦИИ POWER FILTERS (СИЛОВЫЕ ФИЛЬТРЫ) ДЛЯ ТОЧНОЙ ЛОКАЛИЗАЦИИ И ОПРЕДЕЛЕНИЯ РАЗЛИЧИЯ МЕЖДУ СИЛОВЫМИ КАБЕЛЯМИ
В том случае, когда не может быть подан сигнал от генератора, трассировка отдельных силовых линий в зоне, насыщенной коммуникациями, может стать серьезной проблемой. Конфликтующие или мощные сигналы создают помехи или смешиваются, приводя к возмущению сигнала. При нажатии отдельной кнопки гармонические свойства силовых сигналов используются для определения – поступает ли сигнал от одного источника или от множества кабелей, трассировку и маркировку которого вы затем можете выполнить.БЫСТРОДЕЙСТВИЕ + ТОЧНОСТЬ – ПИКОВЫЙ РЕЖИМ PEAK+
Режим Peak+ позволяет повысить точность локации пикового режима путем дополнения его режимом наведения или нулевым режимом.- Добавление режима наведения обеспечивает более быстрое определение положения пика.
- Добавление нулевого режима к пиковому режиму позволяет вам контролировать искажение, вызванное другими коммуникациями, ответвлениями или помехами.
Будьте на шаг впереди
Каждая процедура локации должна удовлетворять постоянно растущим требованиям по времени выполнения, высокому качеству и стоимости работ. Трассоискатель RD8100 разработан с оглядкой на будущее.
АВТОМАТИЧЕСКАЯ ЗАПИСЬ ДАННЫХ ОБ ИСПОЛЬЗОВАНИИ ЛОКАТОРА С ПОЗИЦИОНИРОВАНИЕМ ПО GPS
Когда локаторы RD8100 оборудованы GPS-приемником, то они автоматически получают основные параметры местоположения каждую секунду, предоставляя полную картину локации отдельных мест и обеспечивая доступ пользователю к особенностям эксплуатации локатора за длительные периоды времени. Полученные данные могут быть использованы для контроля соблюдения корректных способов работы или определения необходимости в обучении до того, как появится вероятность некачественного выполнения работ.
Дополнительно эта информация может использоваться для внутреннего аудита или совместного использования с партнерами или клиентами для подтверждения выполнения задания или соответствия требованиям сервиса. Данные по использованию локатора могут быть экспортированы в файлы различных форматов – например, KML для Google Maps для подтверждения, где и когда была выполнена работа.
ФУНКЦИЯ ECERT – ДИСТАНЦИОННАЯ КАЛИБРОВКА БЕЗ ПОТЕРИ ВРЕМЕНИ
Проверка и подтверждение калибровки локатора через интернет, используя пакет программ RD Manager для PC без возврата прибора в сервисный центр. Получайте подтверждение о том, что RD8100 готов к работе, где бы вы ни находились.
ФУНКЦИЯ CALSAFE
Эта функция позволяет выбрать – принудительно выполнять техническое обслуживание локатора или по расписанию, обеспечивая 30-ти дневный срок отключения до того, как время действия сертификата калибровки закончится.
ТЕХНИЧЕСКАЯ ПОДДЕРЖКА В ЛЮБОЕ ВРЕМЯ
Локатор RD8100 имеет 2-х летнюю гарантию. Сеть глобальных дилеров и сервисных центров предоставляет полную техническую поддержку и обучение с учетом специфики вашей работы.
ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ
Современные схемные решения позволяют операторам детектировать и реагировать на слабые сигналы, имеющие место в сложных условиях локации коммуникаций.
РАСШИРЕННЫЕ ФУНКЦИИ САМОТЕСТИРОВАНИЯ
Пригодность системы измерения к эксплуатации может быть подтверждена прямо на объекте. При самотестировании в схему локатора подаются соответствующие сигналы, а также проверяются функции дисплея и питания.
ФУНКЦИЯ STRIKEALERT В АКТИВНОМ И ПАССИВНОМ РЕЖИМАХ ЛОКАЦИИВизуальная и звуковая сигнализация о наличии силовых кабелей на небольшой глубине снижает риск несчастных случаев. |
ФУНКЦИЯ TRUDEPTHДля получения наиболее точных показаний Индикация глубины залегания только тогда, когда локатор корректно ориентирован над искомой линией. |
Несколько режимов локации под ваши задачи
Пиковый режимОтображается самый большой отклик, когда трассоискатель находится прямо над кабелем. Отображаются результаты измерения глубины залегания и тока.Назначение: Точное определение местоположения линии до и во время выемки грунта. Большинство профессионалов обучены этому режиму работы и признательны за простоту метода и понятного без объяснений изображения на дисплее прибора. |
|
Режим Peak+К обычному пиковому режиму добавлен режим наведения или нулевой режим, и имеется возможность их чередования.Назначение: Быстрое обнаружение пика отклика для проверки одновременно нескольких линий или других элементов, которые могут потребовать дополнительного внимания. |
|
Режим наведенияСтрелки-индикаторы с пропорциональным изменением длины и тон звука указывают, где расположена линия – слева или справа от пользователя.Назначение: Контроль общего направления линий как часть предварительного сканирования при локализации линии. Лучший режим для зон с высокой плотностью линий, чем только нулевой режим. |
|
Режим размытого пикаФункционал подобен пиковому режиму, но более пригоден для локации слабых сигналов.Назначение: Обнаружение глубоких линий коммуникаций, когда сигналы низкого уровня, либо когда помехи создают трудности при локации обычного пика. |
|
Нулевой режимСтрелки и звуковые сигналы указывают, где находится искомый кабель относительно оператора. Нулевой отклик отображается, когда локатор находится над кабелем.Назначение: Маркировка отдельных коммуникаций в зонах, ненасыщенных линиями. Звуковой отклик позволяет пользователям в большей степени полагаться на звук, а не на изображение на экране. |
Получайте больше от вашего RD8100
Адаптируйте трассоискатель к частотам вашей сети
В трассоискатели RD8100 может быть введено до 5 дополнительных частот для адаптации к сигналам, имеющимся в искомых телекоммуникационных сетях. Частоты вашей сети вводятся при помощи программного обеспечения трассоискателя.
Точная съёмка с встроенным или внешним GPS-приёмником
Сохранение до 1000 результатов измерений при обследовании, включая глубину залегания, и возможность отправки этих данных на смартфон, планшет, ноутбук, используя Bluetooth. Добавление данных позиционирования с помощью встроенного GPS-приемника, либо комбинируя с внешним GNSS-устройством (Global Navigation Satellite Systems – глобальная навигационная спутниковая система), используя канал беспроводной связи Bluetooth для получения требуемой точности.
Поиск повреждений оболочек кабелей
Объединение дополнительного устройства А-рамки с локатором RD8100 для идентификации и определения мест повреждений оболочек кабелей с точностью в пределах 10 см.
Программа RD Manager для ПК
Настройка, калибровка и обновление трассоискателя с помощью компьютера. Загрузка записей данных об эксплуатации и результатов измерений при съемке для последующего анализа.
Пассивный режим направления
Быстрая проверка любой зоны перед проведением работ по вскрытию грунта, используя одновременное детектирование сигналов промышленной частоты и радиосигналов, которые несут подземные кабели или трубы.
Выход генератора 90 В
Более мощный сигнал, подаваемый на искомые линии с высоким импедансом — возможность детектирования коммуникационных линий на большем расстоянии и большей глубине залегания.
Функция мультиметра
Оценка параметров искомой линии, используя генератор – быстрое измерение линейного напряжения, тока и импеданса.
Выбор оптимального режима поиска
Уникальная комбинация из 5 антенн позволяет оператору оптимизировать конфигурацию локатора RD8100 для различных задач. В каждом режиме используется различная комбинация антенн. Основа каждой из антенн, используемых для локации – это специальный, отшлифованный феррит, обеспечивающий точные и надежные измерения.
Функция iLOC - дополнительная опция
iLOC – это беспроводная связь Bluetooth с большей дальностью действия между локатором RD8100 и генератором. Позволяет оператору управлять мощностью и частотой сигналов на расстоянии 450 метров, что помогает экономить время на поиски и трудозатраты оператора.
Дополнительные аксессуары к трассоискателю
Большой ассортимент дополнительных принадлежностей компании Radiodetection расширяет возможности трассоискателей RD8100 и генераторов, обеспечивая точную локацию в конкретном применении, как при локализации телефонных кабелей в пучке, так и подводных силовых кабелей.
Состав комплекта |
|
Наименование |
шт |
Локатор RD8100 |
1 |
Генератор |
1 |
Сумка для переноски |
1 |
Инструкция по эксплуатации на русском языке |
1 |
Штырь заземления |
1 |
Батареи питания для локатора и генератора |
1 |
Комплект проводов для прямого подключения генератора зажимами типа «крокодил» |
1 |
Катушка с проводом для заземления |
1 |
Магнит для подключения генератора к металлическим трубам |
1 |
