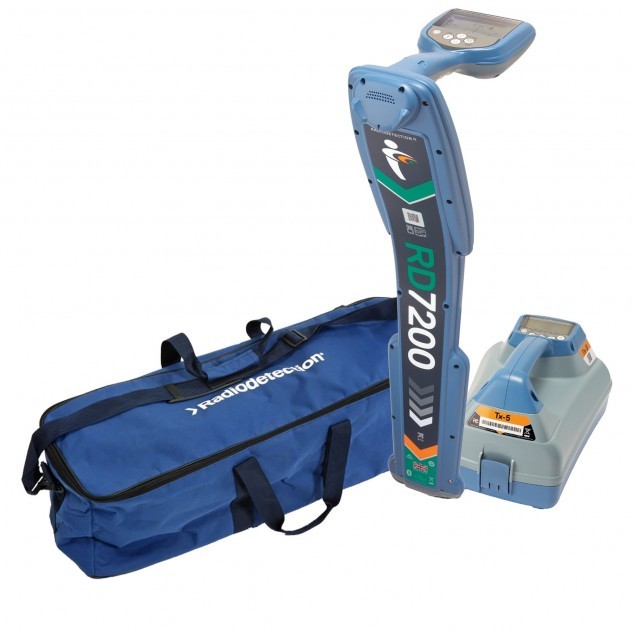

Трассоискатель Radiodetection RD7200 + Генератор Tx-5 + сумка

Трассоискатель Radiodetection RD7200 + Генератор Tx-5 + сумка ID#771

Категории: Radiodetection

Теги: TradeGeo геодезия geodesy syrveyor radiodetection трассоискатель rd7200

Поделиться:

RD7200 получил набор новых функций для повышения эффективности обнаружения коммуникаций в тяжелых условиях. 7 активных частот и 4 частоты зонда, 3 пассивных режима, фильтры гармоник и другие расширенные функции обеспечивают эффективную точность для обнаружения и отслеживания подземных коммуникаций. Обнаружение непроводящих труб или кабельных каналов и кабелепроводов на глубине до 15 м. А новая технология цифровой обработки сигналов позволяет геодезистам обнаруживать и реагировать на слабые сигналы от труднообнаруживаемых или глубокозаложенных коммуникаций.

Водопровод и трубопровод

Широкий выбор активных частот позволяет отслеживать токопроводящие трубы на больших расстояниях. Там, где для обследования труб, изготовленных из различных материалов (включая чугун, глину, оптоволокно, бетон и кирпич), применяются зонды или камеры, четыре частоты зонда RD7200 идеально подходят для быстрого определения местоположения и отслеживания их положения. Трубы с системой катодной защиты можно отслеживать в пассивном режиме системы катодной защиты. Режим компаса системы катодной защиты обеспечивает сопоставление с искомым трубопроводом.

Телекоммуникации

У RD7200 более высокие частоты для определения коммуникаций с высоким импедансом и частоты зонда для отслеживания кабель-каналов и трубопроводов. Более высокие частоты также можно использовать для трассировки внутренних кабелей в оболочке без заземления. Повреждения оболочки кабеля можно обнаружить с точностью до 10 см при использовании режима поиска неисправностей на частоте 8 кГц с A-рамкой от Radiodetection.

Скорость, точность и надёжная работа

  • Простота настройки и использования;
  • Чёткий и яркий дисплей, не «слепнет» на солнце, звуковое оповещение и вибрация при обнаружении коммуникации в зашумлённых условиях;
  • Чувствительная и точная обработка сигналов не даёт ложных срабатываний.

Для любых отраслей

  • Ориентация по компасу;
  • Силовые фильтры;
  • Частоты для коммунальных предприятий;
  • Strike Alert - предупреждает о наличии неглубоких кабелей.

Система предупреждения о раскачивании прибора способствует правильному его применению

Для большей точности локаторы необходимо держать перпендикулярно земле. У локаторов RD7200 есть встроенная гироскопическая система измерения, предупреждающая пользователя о чрезмерном раскачивании и способствует правильному использованию прибора.

Защита от помех

В сложных промышленных средах с многочисленными сигналами от высоковольтного оборудования и кабелей функция динамической защиты от перегрузки, разработанная Radiodetection, снижает влияние помех, а фильтры гармоник можно использовать для отслеживания одной искомой линии среди нескольких кабелей.

Трассоискатель работает в любых тяжелых условиях

  • Функция самопроверки на месте определяет целостность системы, проверяет дисплей и питание;
  • Локатор и передатчики RD7200 спроектированы и изготовлены в Великобритании, проходят строгий режим испытаний;
  • Расширенная гарантия и поддержка СЦ Пергам при регистрации прибора на сайте производителя и при покупке трассоискателя в Пергам;
  • RD7200 предлагает обширную библиотеку базы знаний, которая доступны для онлайн-консультации с мобильного устройства или ПК.

Особенности

  • Виброотклик и качественный звуковой сигнал помогает при нахождении коммуникации в местах с высоким уровнем внешнего шума;
  • Благодаря виброотклику невозможно пропустить повреждение и коммуникацию;
  • Трансфлективный дисплей благодаря которому используется окружающий свет для лучшей видимости экрана в солнечную погоду. Благодаря которому также уменьшается потребление и срок службы батареи увеличивается;
  • В RD7200 7 активных частот и 3 пассивные частоты. В локаторе можно выбрать нужные частоты под разную специфику работы;
  • Благодаря генератору площадь локации увеличивается в разы, выходной сигнала 90 В;
  • Улучшена фильтрация более сильных помех (ЗПД), которые мешают поиску;
  • Возможность использования высокоточного внешнего GPS Trimble Catalyst RTK, для более точного позиционирования, привязка к коммуникациям без погрешности;
  • Ударопрочный, пылевлагозащищенный корпус защищает от ударов, падений, воды и пыли;
  • Ассортимент дополнительных принадлежностей от Radiodetection может расширить возможности локатора RD7200 и генераторов – от обнаружения телефонных кабелей в пучке до подводных силовых кабелей.


Наименование

шт

Локатор RD7200

1

Генератор Tx-5

1

Сумка для переноски

1

Инструкция по эксплуатации на русском языке

1

Штырь заземления

1

Батареи питания для локатора и генератора

1

Комплект проводов для прямого подключения генератора зажимами типа «крокодил»

1

Катушка с проводом для заземления

1

Магнит для подключения генератора к металлическим трубам

1

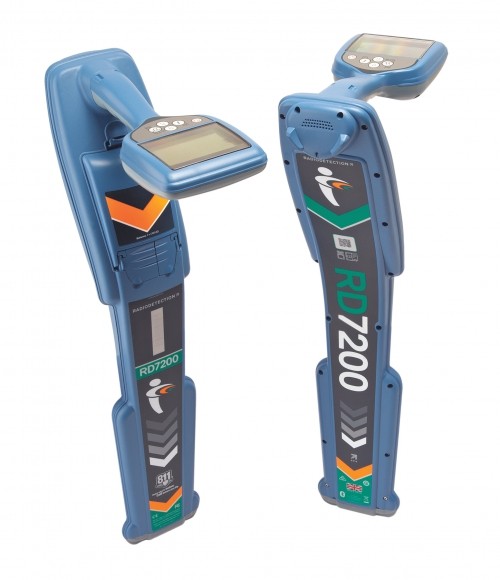

ЛОКАТОР RD7200
Частоты локации 7
Частоты зонда 4
Пассивные режимы 3
Фильтры гармоник Есть
Компас в активных режимах Есть
Компас в пассивных режимах Система катодной защиты, фильтры гармоник
Функция Depth in Power Есть
Функция CALSafe™ Опция
Поиск повреждений Есть
Литий-ионная батарея Опция
Типы подземных коммуникаций Все (для трассировки п/э труб необходимы доп. аксессуары)
Максимальная глубина 6 м (может обнаруживать коммуникации и на большей глубине, но с меньшей точностью)
Точность измерения глубины ±3 %
Частоты локатора Power (50/60 Гц), Radio (15 кГц – 30 кГц), CPS (100/120 Гц), Активные (512 Гц, 640 Гц, 8 кГц, 33 кГц, 65 кГц, 83 кГц, 131 кГц и 200 кГц)
Совместимый генератор Tx-5 или Tx-10
Функция "Компас" - отображение направления коммуникации есть, в режиме CPS (без генератора) - поиск труб с системой катодной защиты. В режиме Power (без генератора) – силовой кабель под напряжением. И в активных режимах (с генератором)
Отображение глубины коммуникации в активном режиме (с генератором) есть
Отображение глубины коммуникации в пассивном режиме (без генератора) есть, в режиме Power (отображение глубины силового кабеля под напряжением), в режиме CPS (поиск труб с системой катодной защиты)
Встроенный GPS-приемник нет
Запись данных эксплуатации нет
Бесконтактное наведение сигнала генератора есть
Функция "StrikeAlert" - обнаружение силовых кабелей на малой глубине есть
Фильтрация нежелательных сигналов есть
Поиск повреждений есть, с помощью А-рамки (опционально)
Функция поиска маркеров нет
Дистанционное управление генератором "iLoc" нет
Возможность подключения наушников есть
Режимы локации Power, Radio, CPS + Активные частоты генератора
Защита от динамических перегрузок есть
ЖК дисплей высококонтрастный монохромный ЖК-дисплей, с подсветкой
Управление брызгозащитная клавиатура
Ударопрочность выдерживает падение на бетонное покрытие с высоты 1 м
Интерфейс USB Type-C, Bluetooth, разъем 3.5 мм (наушники), разъем для подключения доп. аксессуаров
Пыле- и влагозащищённость IP65
Рабочая температура от –20°C до +50°C
Вес 1,9 кг

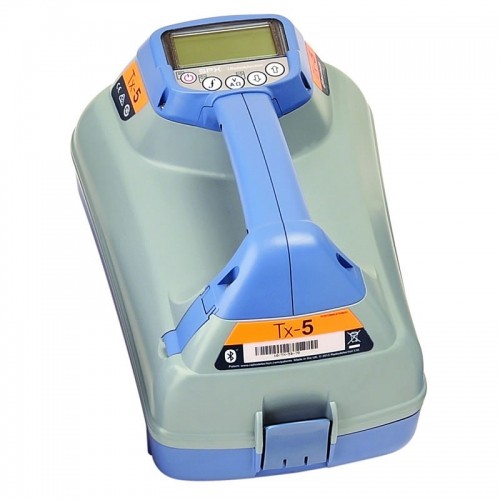

ГЕНЕРАТОР TX-5
Максимальная выходная мощность 5 Вт
Активные частоты 16
Частоты индукции 8
Напряженность поля индукции 0,85
Режим Eco Опция
Литий-ионная батарея Опция
