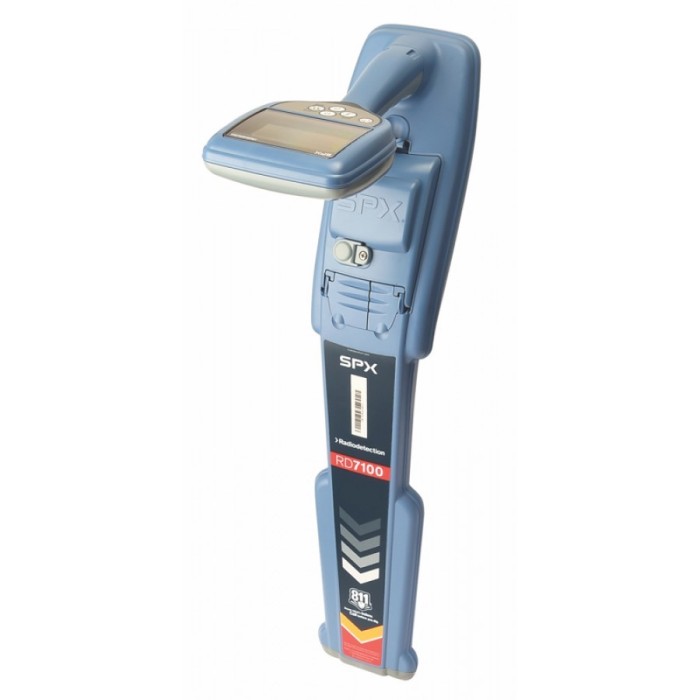

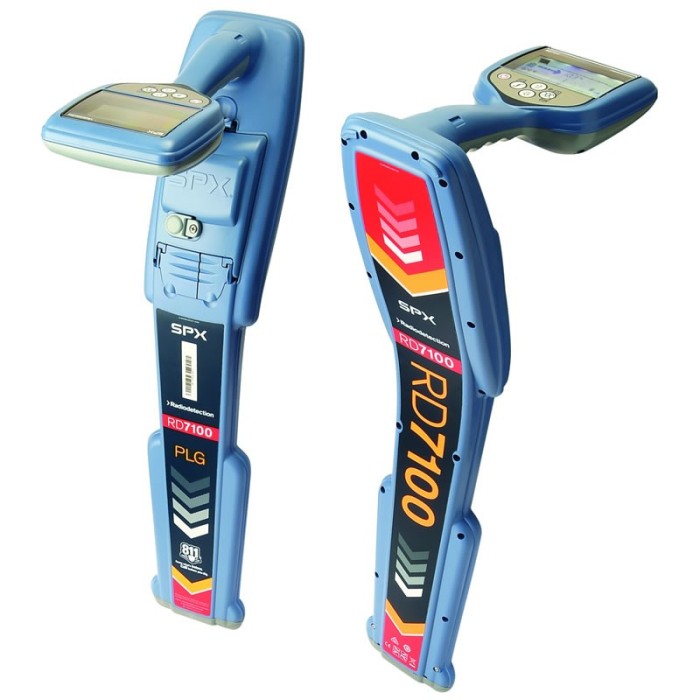

Трассоискатель Radiodetection RD7100 (SL, DL, PL, TL) + Генератор (Tx-5, Tx-10)
Опции трассоискателей серии RD7100:
Характеристика |
локаторы серии RD7100 |
||||||
|
SL |
DL |
DLG |
PL |
PLG |
TL |
TLG |
Число частот локации |
4 |
5 |
5 |
5 |
5 |
7 |
7 |
Число частот зондов |
4 |
4 |
1 |
1 |
3 |
3 |
|
Пассивные режимы |
2 |
3 |
3 |
2 |
2 |
2 |
2 |
Компас в активных режимах |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
Компас в пассивных режимах |
CPS |
CPS |
Power Filters |
Power Filters |
|||
Определение глубины в |
✔ |
✔ |
|||||
Встроенный GPS-приемник |
✔ |
✔ |
✔ |
||||
Запись данных эксплуатации |
✔ |
✔ |
✔ |
||||
Функция CALSafe™ |
■ |
■ |
■ |
||||
Силовые фильтры |
✔ |
✔ |
|||||
Поиск повреждений кабелей |
✔ |
✔ |
✔ |
✔ |
|||
Литиево-ионная батарея |
● |
● |
● |
● |
● |
● |
● |
Генераторы трассоискателя
Характеристика | генераторы | ||
| Tx-1 | Tx-5 | Tx-10 |
Макс. выходная мощность | 1 Вт | 5 Вт | 10 Вт |
Число частот активной локации | 16 | 16 | 16 |
Частоты индукции | 8 | 8 | 8 |
Напряженность поля индукции | 0.7 | 0.85 | 1 |
Режим Eco | ■ | ■ | |
Литиево-ионная батарея | ● | ● | ● |
Другие указанные характеристики являются стандартными для локаторов RD7100 и генераторов Tx, если не указано другое. ✔ – доступно, по умолчанию включено; ● – опция; ■ – доступно, по умолчанию не включено.
Компания Radiodetection разработала много оригинальных технологий, которые широко используются в области дистанционной локации подземных коммуникаций и облегчают трудовые будни сотрудников ЖКХ, водоканалов, строительных компаний, коммунальщиков. Среди этих разработок — измерение глубины залегания, функции StrikeAlert и ориентация по компасу. Они позволяют предупреждать повреждения и аварии на трубопроводах, инженерных и кабельных сетях. Делают более легкими и безопасными работы по вскрытию грунта. Все эти полезные функции не обошли стороной и трассоискатель RD7100.
RD7100 — это серия профильных локаторов, построенная на данных генеалогии с целью повысить работоспособность, качество и надежность локации. Каждая из моделей этой серии оптимизирована для локализации конкретного типа инженерных коммуникаций. Встроенные опции определения GPS-координат и контроля режимов использования локатора позволяют автоматически генерировать данные для отчетов пользователя, аудита внутреннего контроля качества или безопасности. Трассоискатели RD уже давно зарекомендовали себя как одни из лучших и стабильно работают в российских реалиях.
Особенности трассоискателя RD7100

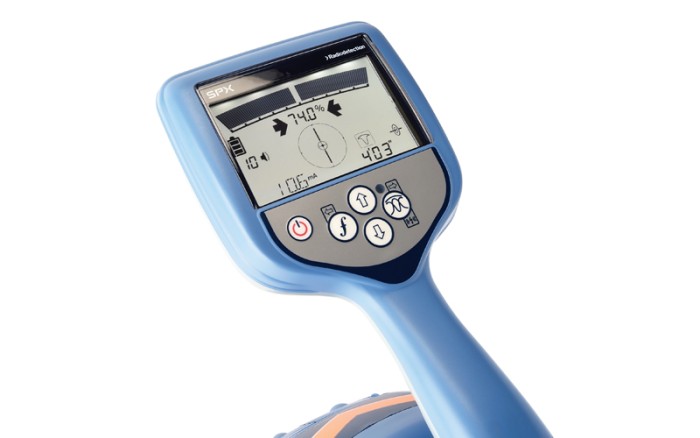

- Высококонтрастный экран высокой чёткости не бликует и позволяет комфортно работать даже в условиях яркого солнечного освещения.
- Частоты, оптимизированы для локации определенного типа коммуникаций. Каждая модель поставляется с запрограммированным набором частот локации, выбранных для конкретного типа инженерных коммуникаций.
- Небольшой вес и эргономичная конструкция, обеспечивающие удобство эксплуатации. С батарейным блоком трассоискатель весит всего 1,8 кг.
- Хорошо видимая, отражающая свет конструкция помогает защитить операторов и оборудование.
- Режим наведения. Быстрая трассировка искомой линии, используя стрелки с пропорциональным изменением длины и индикатор направления.
- Возможность локации на больших расстояниях. Генератор трассоискателя с выходным сигналом 90 В и автоматическим согласованием импеданса нагрузки.
- Ударопрочный корпус, защищённый от толчков, падений, проникновения влаги и пыли получил класс защиты IP65.
- Уровень точности определяется конфигурацией. Уникальная комбинация этой серии локаторов с пятью прецизионными наземными антеннами обеспечивает высокую точность и воспроизводимость данных локализации объектов.
- Подбирайте генератор для соответствующей модели трассоискателя для упрощения настройки и использования.
Совершенствуйте оборудование для расширения ваших возможностей с помощью дополнительных опций:
Блок литиево-ионных аккумуляторов |
GPS координаты проведённых обследований |
Зонды-передатчики |
Маркировка и защита подземных объектов
Точная маркировка заглубленных объектов гарантирует минимальное время простоя при ремонтых работах. Предотвращает дорогостоящие аварии, обезопасят работу персонала, проводящего обследование.Режим наведения
Этот режим позволяет быстро обнаружить и провести трассировку любой линии. Информация о направлении искомой линии отображается рядом со стрелками-индикаторами, пропорционально изменяющим свою длину для помощи в поиске линии, а затем удерживания оператора на ее траектории. Одновременное отображение информации о глубине залегания и токе обеспечивает уверенность в трассировке именно искомой линии в насыщенных сетях. В случае неровной или пересеченной местности дифференцированная тональность звукового сигнала поможет освободить внимание пользователя для его концентрации на потенциальных опасностях.
Быстродействие и точность — режим Peak+
Режим Peak+ повышает точность локации пикового режима путем дополнения его режимом наведения или нулевым режимом.
- Добавление режима наведения обеспечивает более быстрое определение положения пика.
- Добавление нулевого режима к пиковому режиму позволяет вам контролировать искажение, вызванное другими коммуникациями, ответвлениями или помехами.
Эффективная локализация кончиками пальцев
Интерфейс пользователя локатора RD7100 согласован с интерфейсами предыдущих прецизионных локаторов для снижения затрат на повторное обучение.
Гарантия качества обследования
С точки зрения предотвращения повреждений, когда людские и финансовые затраты могут быть существенными, строгое следование лучшим приемам работы особенно важно. Наблюдение за поведением и предупреждение развития навыков халатной и безответственной работы достаточно трудны. Локатор RD7100 имеет целый ряд функций, предназначенных для того, чтобы обеспечить применение лучших способов работы и целостность изделия перед использованием.
Высокая точность определения типа коммуникаций
Все трассопоисковые локаторы серии RD7100 поставляются с таким инновационным функциями компании Radiodetection, как StrikeAlert, ориентация по компасу и измерение глубины залегания в качестве стандартных. Каждая модель RD7100 также оптимизирована для локации инженерных коммуникаций определенного типа.ВОДОВОДЫ И ТРУБОПРОВОДНЫЕ ЛИНИИ: RD7100DL(G)
С четырьмя частотами для локации зондов-передатчиков локатор RD7100DL может применяться для трассировки глубоких трубопроводов, выполненных из различных материалов, включая: чугун, керамику, стекловолокно, бетон и кирпич. Дополнительно он может использоваться для локации сигналов систем катодной защиты, поданных на трубопроводы.
Получайте больше от вашей системы RD7100
ПРОГРАММА RD MANAGER ДЛЯ PC
Настройка, калибровка и обновление локатора с помощью PC. Загрузка записей данных об эксплуатации и результатов измерений при съемке для последующего анализа.
Модель Генератора | Тх-5, Тх-10 |
Модель локатора | SL, DL, PL, TL |
Пылевлагозащищенность | IP65 |
Рабочая температура | от -20 °C до +50 °C |
Гарантия | 1 год |
Производитель | Radiodetection (Великобритания) |

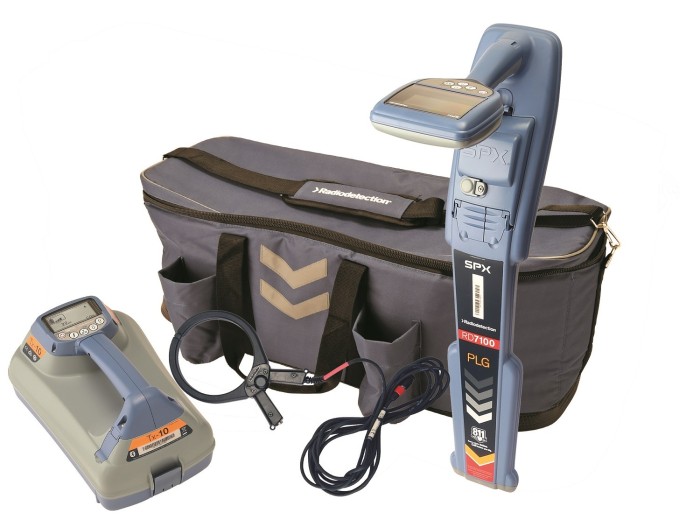

Состав комплекта |
|
Наименование |
шт |
Локатор RD7100 |
1 |
Генератор |
1 |
Сумка для переноски |
1 |
Инструкция по эксплуатации на русском языке |
1 |
Штырь заземления |
1 |
Батареи питания для локатора и генератора |
1 |
Комплект проводов для прямого подключения генератора зажимами типа «крокодил» |
1 |
Катушка с проводом для заземления |
1 |
Магнит для подключения генератора к металлическим трубам |
1 |
