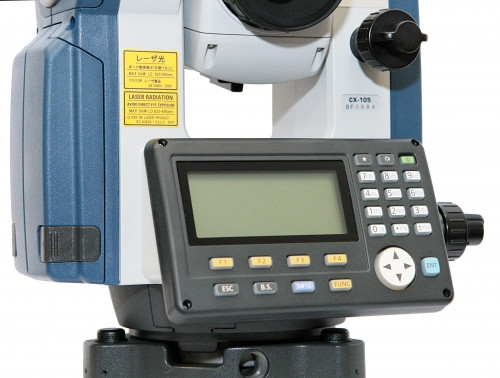

Технический тахеометр SOKKIA CX-102/105L
Новая серия электронных тахеометров SOKKIA CX разработана в соответствии с международными стандартами и отвечает самым высоким требованиям при производстве геодезических работ в различных приложениях. Модернизированный дальномер REDtech позволяет уверенно измерять расстояния без отражателя до 500 метров. Благодаря последним техническим разработкам стали возможны быстрые измерения на труднодоступные цели - темные поверхности, углы зданий и конструкций, люки, провода, измерения сквозь листву, ветви, заборы и подобные препятствия. Оперативное изменение настроек во время работы производится с помощью специальной клавиши на клавиатуре, а быстрый запуск измерений выполняться с помощью клавиши, расположенной на боковой панели инструмента. Эта функция позволяет проводить измерения, не отрываясь от окуляра и не теряя визуального контроля точности наведения на цель.
Модернизированное внутреннее программное обеспечение с графическими символами стало более наглядным и функциональным. При этом сохранена преемственность интерфейсов предыдущих серий тахеометров SOKKIA, что позволит пользователям легко освоить новые инструменты. Для работы в суровых зимних условиях разработаны низкотемпературные модели.
Встроенное программное обеспечение и незаурядные технические возможности делают тахеометры серии CX незаменимыми помощниками в строительстве, маркшейдерском деле, землеустройстве, топографии, при проведении изысканий и в других приложениях.
- Наивысший в отрасли класс защиты IP66 гарантирует работоспособность тахеометра в условиях повышенной влажности и сильной запыленности
- Низкое энергопотребление. Время работы от одного Li-Ion аккумулятора 36 часов в режиме измерения расстояний каждые 30 секунд (аккумуляторы можно приобрести в магазинах бытовой электроники)
- Уверенные измерения без отражателя до 500 метров на различные поверхности
- Высокая точность измерения расстояний (2 мм + 2 ppm на призму, 3 мм + 2 ppm без отражателя)
- Время измерения расстояний менее 1 секунды
- Безотражательный дальномер позволяет легко выполнять измерения сквозь препятствия и на объекты небольшого размера
- Двухосевой компенсатор с диапазоном работы ± 6’
- Клавиша запуска измерений на боковой панели
- Клавиша быстрого перехода в режим настроек на клавиатуре
- Переключение режима работы «без отражателя» – «призма» – «пленка» с помощью одной кнопки
- Подсветка сетки нитей, дисплея и клавиатуры для работы в сумерках

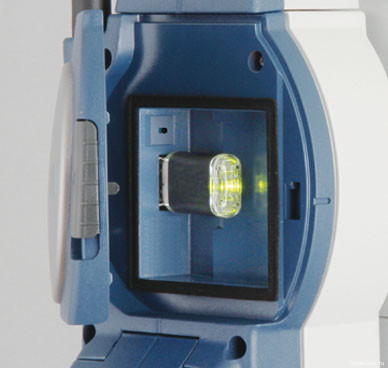

- Память: внутренняя (10000 точек) + внешняя (USB flash диск)
- Створоуказатель для быстрого выноса точек (во всех моделях)
- Лазерный центрир (дополнительная опция)
- Возможность настройки пользователем раскладки клавиатуры (позволяет присвоить нужное значение любой программной клавише)
- Возможность использования списка кодов
- Поддержка форматов SOKKIA SDR33 / TOPCON raw, xyz, gt7, pnt
- Простой экспорт в AutoCAD, загрузка координат в тахеометр
- Низкотемпературные модели с индексом «L» – работают при температуре окружающей среды до –35°С
- Все приборы изготавливаются только в Японии
Программное обеспечение:
- Топография,
- Вынос в натуру координат, линий и дуг,
- Обратная засечка,
- Высота недоступного объекта,
- Круговые приемы,
- Определение недоступного расстояния,
- Проекция точки на линию,
- Вычисление площади,
- Измерения со смещением,
- Уравнивание теодолитного хода,
- Вычисление пересечений,
- Базовая линия,
- Съемка поперечников,
- Трасса
Вес | 5.6 кг |
Увеличение крат | 30x |
Центрир | Оптический |
Пылевлагозащищенность | IP66 |
Рабочая температура | от -35 °C до +50 °C |
Винты | Фиксированные |
Дисплей | Монохромный |
Клавиатура | Полная |
Карта памяти | USB |
Безотражательный режим | 500 м |
Угловая точность | 5" |
Связь с устройствами | RS-232(Com), USB |
Производитель | Sokkia (Япония, Россия) |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Электронный тахеометр на трегере,
Li-Ion аккумулятор BDC70,
зарядное устройство CDC68,
USB flash диск,
крышка объектива, бленда,
юстировочные инструменты,
руководство пользователя на русском языке,
футляр,
плечевые ремни,
программа SOKKIA SPECTRUM LINK,
свидетельство о поверке.
Скачать буклет (PDF, 1.1 MB, рус.)
Скачать "Руководство пользователя" (PDF, 16 MB, рус.)
Spectrum Link - Программа для передачи данных с тахеометров и нивелиров на ПК (версия 8.2) (22.4 MB)
Драйвер USB-кабеля для тахеометра (для ОС Windows XP/7/8/8.1/10) (4 MB)
Внимание! Возможна несовместимость драйвера с указанными ОС вследствие конфликта с установленными устройствами, другими драйверами, каким-либо программным обеспечением и т.п.
Выполнение ориентирования в тахеометрах серии SOKKIA CX
Перед выполнением измерений тахеометром SOKKIA CX необходимо убедиться в правильности настройки данных о точке стояния и точке обратного ориентирования. Если данные о станции в SOKKIA CX введены не правильно, то это может привести к ошибочным результата.
Выполнение засечки в тахеометрах серии SOKKIA CX
Обратная засечка в электронных тахеометрах SOKKIA CX используется для определения координат точки стояния (станции) путем выполнения измерений нескольких пунктов с известными координатами.
Подсчет площадей в тахеометрах серии SOKKIA CX
Можно вычислить площадь горизонтального или наклонного участка в электронных тахеометрах SOKKIA CX, ограниченного линиями, соединяющими три или большее число известных точек, указав координаты этих точек в тахеометре.
Выполнение топографической съемки в тахеометрах серии SOKKIA CX
При топографической съемке в электронных тахеометрах SOKKIA CX измерения на каждую точку съемки выполняются по часовой стрелке при одном положении круга ("лево"), начиная с ориентирного пункта (ОРП). Результаты записываются в память тахеометра.
Измерения со смещением для определения центра в тахеометрах серии SOKKIA CX
Назначение этой функции - вычисление координат центра круглого объекта (колонны, трубы, опоры) в электронных тахеометрах SOKKIA CX. После выполнения трех измерений тахеометр SOKKIA CX вычисляет координаты центра объекта.
Измерения со смещением относительно плоскости в тахеометрах серии SOKKIA CX
Назначение функции: косвенное вычисление координат точек плоскости в электронных тахеометрах SOKKIA CX. Вычисленные координаты можно будет записать в память тахеометра.
Измерения со смещением по 2-м расстояниям в тахеометрах серии SOKKIA CX
Можно определить положение измеряемой точки в электронных тахеометрах SOKKIA CX, измерив расстояние между измеряемой точкой и двумя смещенными точками.
Измерения со смещением по ГУ в тахеометрах серии SOKKIA CX
Можно определить положение измеряемой точки в электронных тахеометрах SOKKIA CX, измерив угол между смещенной и измеряемой точками. Установите смещенную точку как можно ближе к измеряемой точке справа или слева от нее, затем измерьте с помощью тахеометра.
Измерения со смещением по расстоянию в тахеометрах серии SOKKIA CX
Положение измеряемой точки можно определить с помощью электронного тахеометра SOKKIA CX, введя горизонтальное проложение между измеряемой и смещенной точками.
Вынос в натуру точек в тахеометрах серии SOKKIA CX
Режим выноса в натуру используется для нахождения на местности положения заданной точки с помощью электронного тахеометра SOKKIA CX.
Технические данные
|
Измерение углов |
|
|
Точность (с.к.о.) измерения угла одним приемом, " |
2, 5 |
|
Компенсатор |
|
|
Тип |
жидкостной двухосевой |
|
Зрительная труба |
|
|
Увеличение, крат |
30 |
|
Подсветка |
сетка нитей |
|
Компенсатор |
|
|
Диапазон работы, ’ |
6 |
|
Дальность измерения расстояний |
|
|
на одну призму, м |
######## |
|
на отражающую пленку, м |
1.3 - 500 |
|
без отражателя, м |
0.3 - 500 |
|
Точность измерения расстояний |
|
|
без отражателя, мм |
± (3 + 2x10-6 х D) |
|
на отражающую пленку, мм |
± (3 + 2x10-6 х D) |
|
на призму, мм |
± (2 + 2x10-6 х D) |
|
Панель управления |
|
|
Клавиатура |
25 клавиш на панели управления + клавиша на боковой панели |
|
Дисплей |

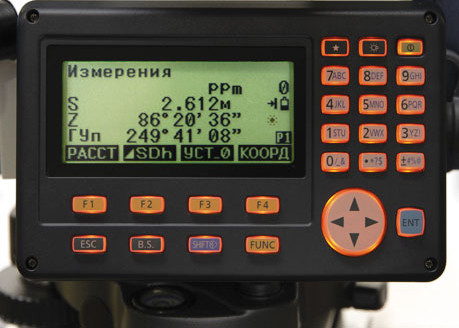

С одной стороны прибора, графическая точечная ЖК матрица 192х80 точек, антибликовое стекло. |
|
Подсветка |
дисплей + клавиатура |
|
Внешние условия эксплуатации прибора |
|
|
Защита от внешних факторов (пыли, воды) |
IP66 |
|
Рабочая температура, °С |
-35°... +50° |
|
Интервал измерения расстояний |
|
|
Точный режим, с |
0.9 |
|
Быстрый режим, с |
0.7 |
|
Слежение, с |
0.3 |
|
Память |
|
|
Внутренняя память |
Примерно 10000 точек |
|
Интерфейсы |
|
|
Съемный носитель информации |
USB флэш диски (до 8 ГБ) |
|
Беспроводный модуль Bluetooth |
– |
|
Коммуникационные порты |
Последовательный RS232C / USB 2.0 Host (Тип А) |
|
Центрир |
|
|
Тип центрира |
Оптический (лазерный опционально) |
|
Точность центрира, мм |
< 0.5 |
|
Другие характеристики |
|
|
Створоуказатель |
Есть (зелёный / красный) |
|
Лазерный визир |
Есть |
|
Батарея питания |
|
|
Время работы от одного аккумулятора, ч |
более 36 (аккумулятор BDC70) |
|
Время заряда одного аккумулятора, ч |
около 5.5 |
|
Вес |
|
|
Масса (включая аккумулятор и трегер), кг |
05.июн |
|
Прочее |
|
|
Программное обеспечение |
Топография; Вынос в натуру координат, линий и дуг; Обратная засечка; Высота недоступного объекта; Круговые приемы; Определение недоступного расстояния; Проекция точки на линию; Вычисление площади; Измерения со смещением; Уравнивание теодолитного хода; Вычисление пересечений; Базовая линия; Съемка поперечников; Трасса |
|
Наводящие винты |
Двухскоростные с закрепительными механизмами |
|
Телекоммуникационный модуль TSshield "Защитник" |
– |
|
Формат данных |
SOKKIA SDR33 / TOPCON raw, xyz, gt7, pnt |
|
Страна изготовления |
Япония |
|
Гарантийный срок |
5 лет (ежегодное прохождение ТО в авторизованном сервисном центре в гарантийный период обязательно) |
