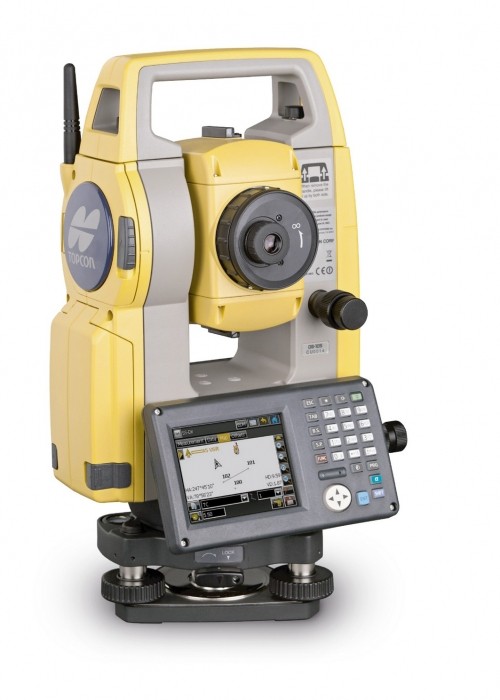

Инженерный тахеометр TOPCON OS-101/103/105L
Новая серия тахеометров TOPCON OS разумно сочетает в себе лучшие достижения современных технологий геодезического приборостроения и широкие возможности многофункционального программного обеспечения MAGNET Field On Board. Новый фазовый дальномер позволяет без труда выполнять измерения на значительные расстояния по призме, а также до 500 метров без отражателя за короткое время (в режиме точных измерений всего 0,9 секунд) и с высокой точностью. Для управления новыми тахеометрами TOPCON OS предусмотрены два цветных 3,5 дюймовых TFT дисплея с сенсорным вводом. Кроме того ввод информации можно проводить с помощью полной алфавитно-цифровой клавиатуры. Выполнять измерения можно с помощью клавиши, расположенной на боковой панели инструмента. Наличие такой клавиши позволяет проводить измерения, визуально контролируя точность наведение на цель. Новый Li-Ion аккумулятор BDC70 способен обеспечить работу нового тахеометра в течение продолжительного времени (до 18 часов). Связь с устройствами и обмен данными предусмотрен через кабельное соединение (RS232 и miniUSB) и беспроводный модуль Bluetooth. Этот модуль также может быть использован для дистанционного управления инструментом. Для обмена данными и хранения файлов, в дополнение к внутренней памяти, в TOPCON OS используется USB flash диск. При создании новой серии тахеометров TOPCON особое внимание было уделено программному обеспечению для удобства управления и комфортной работы. Продуманное и логичное новое программное обеспечение MAGNET Field On Board содержит большое количество разнообразных вычислительных программ. MAGNET Field On Board способен выполнять сложные расчеты, необходимые при производстве геодезических работ, а большое количество используемых форматов позволяет использовать полученные данные в специализированных программных пакетах. Кроме того в MAGNET Field On Board предусмотрена работа с цифровыми моделями, в том числе вынос в натуру простым выбором необходимых элементов прямо с экрана.
Современная серия тахеометров TOPCON OS способна стать незаменимым помощником в строительстве, маркшейдерском деле, землеустройстве, топографии, при проведении изысканий и в других приложениях.
- Высокий класс защиты IP65 гарантирует работоспособность тахеометра в условиях повышенной влажности и сильной запыленности
- Приборы адаптированы для работы в условиях низких температур (до -30ºС)
- Низкое энергопотребление. Время работы от одного Li-Ion аккумулятора 18 часов в режиме измерения расстояний каждые 30 секунд (аккумуляторы можно приобрести в магазинах бытовой электроники)
- Уверенные измерения без отражателя до 500 метров на различные поверхности
- Высокая точность измерения расстояний (2 мм + 2 ppm на призму, 3 мм + 2 ppm без отражателя)
- Минимальное измеряемое расстояние 30 см
- Время измерения расстояний 0,9 секунды
- Безотражательный дальномер позволяет легко выполнять измерения сквозь препятствия и на объекты небольшого размера
- Двухосевой компенсатор с диапазоном работы ± 6’
- Клавиша запуска измерений на боковой панели
- Клавиша быстрого перехода в режим настроек на клавиатуре
- Переключение режима работы «без отражателя» - «призма» - «пленка» с помощью одной кнопки
- Цветные 3,5 дюймовые TFT QVGA дисплеи (OS-105L один), сенсорный ввод
- Подсветка сетки нитей, дисплея и клавиатуры для работы в сумерках
- Память: внутренняя (500 Мб) + внешняя (USB flash диск)
- Порты USB A и miniUSB для расширения памяти и передачи данных
- Створоуказатель для быстрого выноса точек (во всех моделях)
- Лазерный центрир (дополнительная опция)
- Технология Longlink и встраиваемый модуль Bluetooth позволяют подключить внешний контроллер и управлять процессом сбора данных на удалении до 300 м. от прибора (указана дальность действия модуля, установленного в тахеометре. Дальность работы также зависит от модуля Bluetooth, установленного в контроллере управления)
- Многофункциональное программное обеспечение MAGNET Field On Board
- Поддержка форматов SOKKIA SDR33, TOPCON (в т.ч. gts6 / gts7), AutoCAD (dxf / dwg), ESRI Shape, TDS, LandXML, MOSS GENIO, CSV, Microstation
- Простой экспорт в AutoCAD, загрузка чертежей в тахеометр
- Все приборы изготавливаются только в Японии
Возможности и особенности программного обеспечения MAGNET Field on Board:
- работа с проектами (создание, удаление, настройка);
- импорт, экспорт данных различных форматов определение координат;
- обратная засечка;
- проектирование трассы, поперечников;
- измерение недоступного расстояния, превышения;
- обмер рулеткой;
- измерения со смещениями;
- вынос в натуру (точки, линии, точки относительно базовой линии, пересечения, кривой, спирали, ЦМР, точки в направление, трассы и т.д.);
- расчетный модуль COGO;
- обратная задача;
- точка в направление;
- пересечение;
- инженерный калькулятор;
- расчет кривых;
- вычисление и подбор площади;
- расчет угла между тремя точками;
- расчет координат точек по смещению линии, кривой, трассы;
- расчет координат точек хода при вводе данных вручную;
- преобразование координат методом разворота относительно базовой точки;
- смещение системы координат по азимуту, расстоянию, высоте или координатам точек;
- преобразование координат по масштабу относительно базовой точки;
- плановые преобразования системы координат по соответствующим точкам;
- вычисление объема по разностям ЦМР
- отображение результатов измерений или расчетов на миникарте;
- рисовка простейших элементов в процессе работы.
Программное обеспечение:
- MAGNET Field On-Board + Basic режим (определение координат);
- Обратная засечка;
- Проектирование трассы, поперечников;
- Измерение недоступного расстояния, превышения;
- Обмер рулеткой;
- Измерения со смещениями;
- Вынос в натуру (точки, линии, точки относительно базовой линии, пересечения, кривой, спирали, ЦМР, точки в направление, трассы и т.д.);
- Координатная геометрия;
- Уравнивание хода;
- Загрузка и работа с ЦМР и ЦММ;
- Отображение результатов измерений или расчетов на миникарте;
- Рисовка простейших элементов в процессе работы.)
Объем накопителя | 0.5 ГБ |
Вес | 5.7 кг |
Пылевлагозащищенность | IP65 |
Рабочая температура | от -30 °C до +50 °C |
Увеличение крат | 30x |
Дисплей | Сенсорный, Цветной |
Карта памяти | USB |
Створоуказатель | Да |
Морозоустойчивость | -30 °С |
Безотражательный режим | 500 м |
Угловая точность | 1", 3", 5" |
Связь с устройствами | Bluetooth, RS-232(Com), USB |
Производитель | Topcon (США, Россия) |
Скачать буклет (PDF, 1 MB, рус.)
Скачать "Руководство пользователя" (PDF, 7.5 MB, рус.)
Topcon Link - Программа для передачи данных с тахеометров и нивелиров на ПК (версия 8.2.3) (22.4 MB)
Драйвер USB-кабеля для тахеометра (для ОС Windows XP/7/8/8.1/10) (4 MB)
Внимание! Возможна несовместимость драйвера с указанными ОС вследствие конфликта с установленными устройствами, другими драйверами, каким-либо программным обеспечением и т.п.
Краткое справочное руководство OS – On-board Total Station (doc, 3.5 MB)
Электронный тахеометр на трегере,
Li-Ion аккумулятор BDC70,
зарядное устройство CDC68,
USB flash диск,
крышка объектива, бленда,
юстировочные инструменты,
руководство пользователя на русском языке,
футляр, плечевые ремни,
свидетельство о поверке.
Технические данные
Измерение углов |
|
Точность (с.к.о.) измерения угла одним приемом, " |
1, 3, 5 |
Диапазон измеряемых расстояний |
|
без отражателя, м |
0.3 - 500 |
на отражающую плёнку (RS90N), м |
0.3 - 500 |
дальность по одной призме, м |
0.3 - 5000 |
Точность измерения расстояний |
|
по одной призме |
2 + 2 х 10-6 х D мм |
без отражателя |
3 + 2 х 10-6 х D мм |
Интервал измерения расстояний |
|
Точный режим (до 1мм), с |
0.9 |
Грубый режим, с |
0.7 |
Режим слежения, с |
0.3 |
Другие характеристики |
|
Лазерный центрир |
опционально |
Створоуказатель |
Есть (зелёный / красный) |
Целеуказатель |
Есть |
Зрительная труба |
|
Увеличение, крат |
30 |
Подсветка |
Сетка нитей |
Внешние условия эксплуатации прибора |
|
Пыле- влагозащищенность |
IP65 |
Рабочая температура, °С |
–30°... +50° |
Компенсатор |
|
Тип |
Двухосевой |
Диапазон работы, ’ |
± 6 |
Панель управления |
|
Экран |
С обоих сторон прибора, 3,5 дюйма, цветной TFT QVGA, сенсорный ввод |
Клавиатура |
26 клавиш на панели управления + 1 клавиша на боковой панели |
Подсветка |
Дисплей + клавиатура |
Интерфейсы |
|
I/O порты |
RS232C / USB 2.0 Host (Тип А) / USB тип miniB |
Карты памяти |
USB флэш диски (до 8ГБ) |
Беспроводный модуль Bluetooth |
Есть (радиус действия до 300 м) |
Память |
|
Внутренняя память |
500 Мб |
Оптический центрир |
|
Точность, мм |
< 0,5 |
Батарея питания |
|
Период работы при +20ºС (углы и расстояния), ч |
20 |
Зарядное устройство |
|
Период зарядки, ч |
5,5 |
Вес |
|
Тахеометр с батареей, кг |
05.июл |
|
|
Телекоммуникационный модуль TSshield-защитник |
Есть |
Наводящие винты |
Односкоростные с закрепительными механизмами |
Формат данных |
SOKKIA SDR33, TOPCON (в т.ч. gts6 / gts7), AutoCAD (dxf / dwg), ESRI Shape, TDS, LandXML, MOSS GENIO, CSV, Microstation |
Страна изготовления |
Япония |
Гарантийный срок |
5 лет (ежегодное прохождение ТО в авторизованном сервисном центре в гарантийный период обязательно) |
