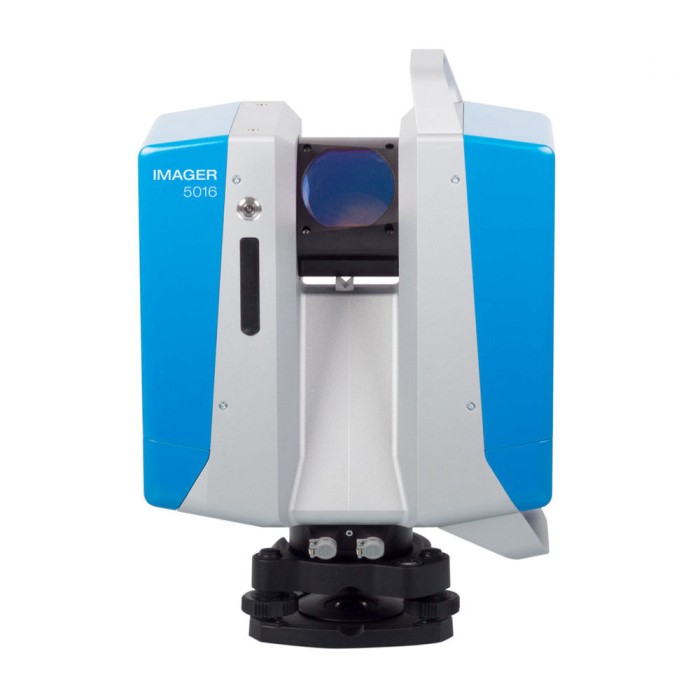

Лазерный сканер Z+F IMAGER 5016
Преимущества устройства
Устройство позволяет выполнять сканирование со скоростью до 1016000 точек в секунду, что сокращает время получения информации. Но наиболее важное отличие – рабочий диапазон, который составляет 360 метров при минимальном расстоянии всего 30 см. Это дает возможность сократить количество циклов сканирования и перестановок прибора для съемки местности большой площади. Полученные наземным лазерным сканером Z+F IMAGER 5016 данные можно использовать в BIM-моделях, популярных в последнее время. Внедрение BIM-технологий позволяет сократить время на всех этапах проектирования при строительстве, а также избежать ошибок.
Безопасная эксплуатация
В устройстве используется лазер 1 класса, луч которого безопасен для глаз. В связи с чем сканирование может производиться в населенном пункте при большом скоплении людей (строительные площадки, оживленные улицы). Погодные условия и уровень освещенности не влияют на качество и скорость сбора информации.
Встроенная камера
Сканер оснащен фотокамерой общим разрешением 80 мегапикселей, которая позволяет делать панорамные снимки. Один цикл съемки занимает 2,5 минуты. Поддерживается технология HDR, которая дает возможность получить качественную картинку без пересвеченных и темных участков. Наличие фотографий местности облегчает камеральную обработку трехмерных данных, собранных с помощью лазерного сканера Z+F IMAGER 5016 и позволяет раскрасить облако в истинные цвета объекта.
Память устройства
Для хранения собранной информации используется внутренний накопитель объемом 128 Гб. Этого объема достаточно для нескольких дней интенсивной работы. Устройством прибора предусмотрено расширения объема памяти за счет SD-карт, подключаемых в специальные разъемы.
Удобное управление
Для управления работой сканера используется графический жидкокристаллический дисплей с поддержкой сенсорного управления. На него могут быть выведены результаты сканирования для ознакомления в полевых условиях. Поддерживается удаленное управление наземным сканером Z+F IMAGER 5016 по интерфейсу Wi-Fi. Есть возможность подключаться по каналу 2,4 ГГц или 5 ГГц, выбирая наименее загруженный для конкретной местности. Кроме того, по Wi-Fi можно передавать собранные данные с накопителя на компьютер или полевой контроллер.
Другие технические особенности сканера:
- Минимальное разрешение 0,1 мм.
- Поле зрения по горизонтали составляет 360о, а по вертикали 320о.
- Встроенная светодиодная подсветка для камеры.
- Передача данных по беспроводному протоколу.
- Возможность хранения информации на съемных SD-картах памяти.
- Подключение по Ethernet кабелю.
- Защита корпуса по стандарту IP54.
Принцип измерения дальности | фазовый |
Точность дальномера | ≤ 1мм + 10 ppm/м |
Дальность сканирования | 0.3 м - 365 м |
Объем накопителя | 128 ГБ |
Вес | 6.5 кг |
Скорость сканирования | 1016000 изм./сек. |
Расстояние сканирования | 120 м |
Пылевлагозащищенность | IP54 |
Рабочая температура | от -20 °C до +50 °C |
Дисплей | Сенсорный, Цветной |
Карта памяти | SD |
Связь с устройствами | Wi-Fi, Ethernet |
Производитель | Zoller+Fröhlich (Германия) |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
|
Состав комплекта |
|
|
Наименование |
шт |
|
Лазерный сканер Z+F IMAGER®5016 |
1 |
|
Трегер |
1 |
|
Зарядное устройство |
1 |
|
Транспортировочный кейс |
1 |
|
Аккумуляторная батарея |
4 |
|
SD карта 128 GB |
1 |
|
Lan кабель 0.5 м |
1 |
|
Ethernet кабель 5 м |
1 |
|
Удлинительный кабель для питания |
1 |
|
Кабель питания с переходниками для блока питания |
1 |
|
Блок питания для зарядного устройства |
1 |
|
Автомобильный адаптер к зарядному устройству |
1 |
|
USB с руководством пользователя |
1 |
|
Инструкция по быстрому запуску прибора |
1 |
|
Карта активации гарантии |
1 |
|
Сертификат калибровки производителя |
1 |
| ЛАЗЕРНАЯ СИСТЕМА | |
| Класс лазера | 1 |
| Расходимость пучка | < 0.3 мрaд |
| Размер пучка | 3,5 мм (на расстоянии 0.1 м) |
| Диапазон | 365 м (расстояние разрешения неоднозначности) |
| Минимальное расстояние съемки | 0,3 м |
| Минимальное разрешение | 0,1 мм |
| Частота сбора данных | 1,094 млн. точек в секунду |
| Линейная ошибка | < 1мм+10ppm |
| Точность измерения расстояния на 10 м | отражение 14%: 0,30 мм отражение 37%: 0,25 мм отражение 80%: 0,20 мм |
| Точность измерения расстояния на 25 м | отражение 14%: 0,39 мм отражение 37%: 0,28 мм отражение 80%: 0,25 мм |
| Точность измерения расстояния на 50 м | отражение 14%: 0,80 мм отражение 37%: 0,50 мм отражение 80%: 0,30 мм |
| Точность измерения расстояния на 100 м | отражение 14%: 2,60 мм отражение 37%: 1,10 мм отражение 80%: 0,70 мм |
| Точность измерения расстояния на 200 м | отражение 14%: 9,60 мм отражение 37%: 3,60 мм отражение 80%: 1,70 мм |
| УСТРОЙСТВО ОТКЛОНЕНИЯ ЛУЧА | |
| Вертикальная система вращения | Полностью закрытое зеркало вращения |
| Горизонтальная система вращения | Сканер вращается вокруг вертикальной оси |
| Вертикальное поле зрения | 320° |
| Горизонтальное поле зрения | 360° |
| УГЛОВОЕ РАЗРЕШЕНИЕ "ОБЗОРНОЕ" | |
| Пикселей/360° гориз./вертик. | 1 250 |
| Низкое качество | - |
| Нормальное качество | 0:22 мин |
| Высокое качество | - |
| Премиальное качество | - |
| УГЛОВОЕ РАЗРЕШЕНИЕ "НИЗКОЕ" | |
| Пикселей/360° гориз./вертик. | 2 500 |
| Низкое качество | 0:22 мин |
| Нормальное качество | 0:45 мин |
| Высокое качество | 1:31 мин |
| Премиальное качество | - |
| УГЛОВОЕ РАЗРЕШЕНИЕ "СРЕДНЕЕ" | |
| Пикселей/360° гориз./вертик. | 5 000 |
| Низкое качество | 0:45 мин |
| Нормальное качество | 1:31 мин |
| Высокое качество | 3:03 мин |
| Премиальное качество | 6:06 мин |
| УГЛОВОЕ РАЗРЕШЕНИЕ "ВЫСОКОЕ" | |
| Пикселей/360° гориз./вертик. | 10 000 |
| Низкое качество | 1:31 мин |
| Нормальное качество | 3:03 мин |
| Высокое качество | 6:06 мин |
| Премиальное качество | 12:13 мин |
| УГЛОВОЕ РАЗРЕШЕНИЕ "СУПЕРВЫСОКОЕ" | |
| Пикселей/360° гориз./вертик. | 20 000 |
| Низкое качество | 3:03 мин |
| Нормальное качество | 6:06 мин |
| Высокое качество | 12:13 мин |
| Премиальное качество | 24:26 мин |
| УГЛОВОЕ РАЗРЕШЕНИЕ "УЛЬТРАВЫСОКОЕ" | |
| Пикселей/360° гориз./вертик. | 40 000 |
| Низкое качество | - |
| Нормальное качество | 12:13 мин |
| Высокое качество | 24:26 мин |
| Премиальное качество | 48:57 мин |
| УГЛОВОЕ РАЗРЕШЕНИЕ "ЭКСТРЕМАЛЬНО ВЫСОКОЕ" | |
| Пикселей/360° гориз./вертик. | 100 000 |
| Низкое качество | - |
| Нормальное качество | - |
| Высокое качество | 48:57 мин |
| Премиальное качество | 122:22 мин |
| РАЗНОЕ | |
| Двухосевой компенсатор | разрешение: 0,001° диапазон измерения: ±0.5° точность: < 0.004° выбор между вкл. и откл. Состоянием |
| Лазерный отвес | класс лазера 2 точность отвеса 0,5 мм /1м диаметр лазерного пятна < 1,5 мм на 1,5 м |
| Экран нивелирования | Функция электронного уровня во встроенном ПО и в Laser Control® |
| Связь | Ethernet / W-LAN |
| Хранение данных | 128 Гб SATA (внутренний, дополнительно 128 ГБ SD-карта) |
| Передача данных | Ethernet, WiFI или SD-карта |
| Встроенная панель управления | 5.7-дюймовый сенсорный экран с поддержкой мультитач для управления, просмотра сканов и фото, измерений и функций навигации |
| Интерфейсы | Разъем микро D-Sub для дополнительных устройств (импульса PPS, одометра, синхронизации и т.д.). |
| ИСТОЧНИК ПИТАНИЯ | |
| Входное напряжение | 24 В постоянный ток (сканер) 100 – 240 В переменный ток (адаптер питания) |
| Потребление энергии | < 45 Ватт при сканировании |
| Время работы | около 5 часов (от 2-х батарей) |
| ВНЕШНИЕ УСЛОВИЯ | |
| Рабочая температура | -20° C … +50° C |
| Температура хранения | -20° C … +50° C |
| Условия освещения | Работает в любых условиях – от яркого света до полной темноты |
| Влажность | неконденсируемая |
| Пылевлагозащита | IP54 |
| НАВИГАЦИОННАЯ СИСТЕМА | |
| Встроенные сенсоры | барометр, акселерометр, гироскоп, компас, GPS |
| GPS | |
| Приемник | L1 (1575,42 МГц) 56 каналов |
| Точность (в плане) | 2,5 м (автономное) 2,0 м (SBAS) <1,0 м (WAAS) |
| WLAN | |
| Стандарт | 802.11a/n/g |
| Диапазон частот | двухдиапазонный (2,4 ГГц/5 ГГЦ) |
| Скорость передачи данных | до 240 Mбит/с |
| РАЗМЕРЫ И ВЕС | |
| Вес | Сканер: 6,5 кг Аккумулятор: 0,5 кг Адаптер питания: 0,54 кг |
| Размеры (ширина х глубина х высота) | Сканер: 150 x 258 x 328 мм Аккумулятор: 150 x 80 x 45 мм Адаптер питания: 35 x 67 x 167 мм |
