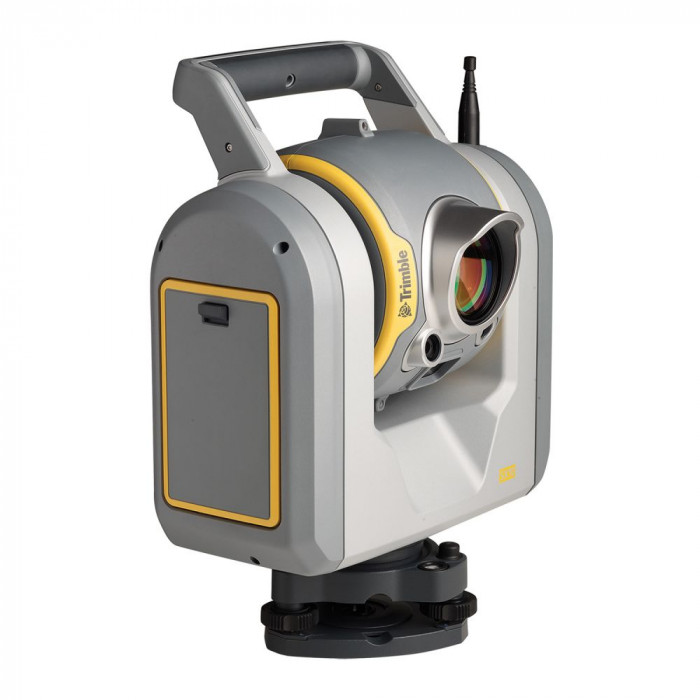

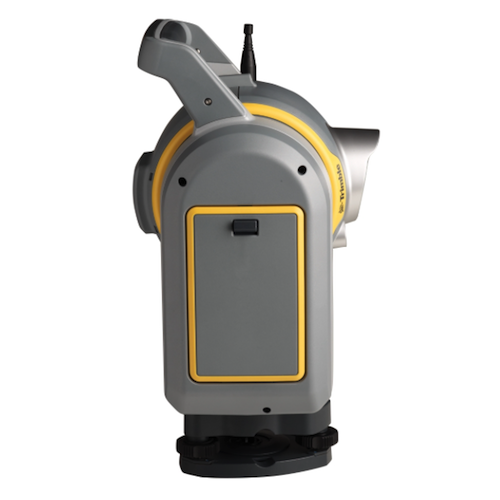

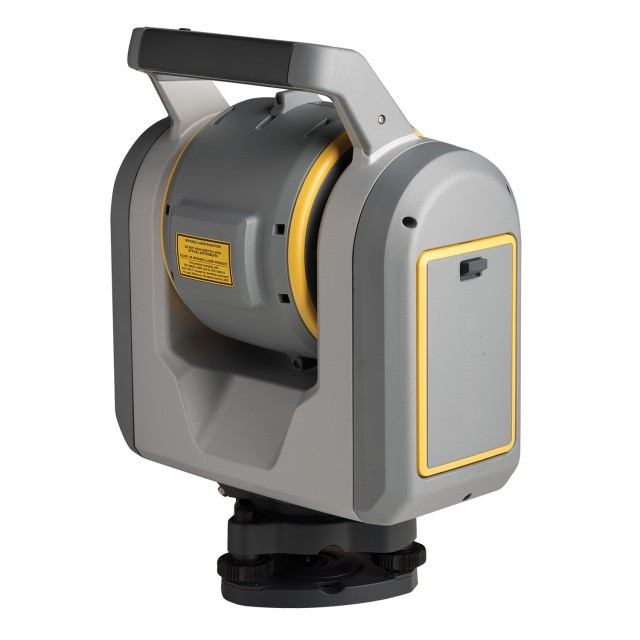

Роботизированный тахеометр + сканер Trimble SX10
Сканирующий тахеометр Trimble SX10 полностью меняет представление о возможностях геодезических инструментов для повседневных работ, предоставляя самое инновационное решение для профессионалов в области геодезии, строительства и сканирования. Trimble SX10 изменит все привычные вам технологии ведения работ. Это новое, универсальное решение позволяет получать любые комбинации данных 3D сканирования высокой плотности, изображений Trimble VISION и высокоточных данных тахеометрической съемки.
Благодаря новой технологии Trimble Lightning 3DM, для высокоточных тахеометрических измерении и высокоскоростного 3D сканирования используется всего один инструмент, обладающий невиданной ранее производительностью. Инструмент создан с использованием надежных и мощных технологий, таких как MagDrive и SurePoint.
Объединение с новейшими технологиями, такими как Autolock, позволяет SX10 выполнять подробную съемку с максимальной точностью. А благодаря полной интеграции SX10 с программным обеспечением Trimble Access и Trimble Business Center, ваши полевые бригады смогут быстро выполнять работы, используя хорошо знакомые и эффективные технологические процессы.
Точность дальномера | ± 2 мм |
Дальность сканирования | 0.9 м - 600 м |
Вес | 7.5 кг |
Скорость сканирования | 26600 изм./сек. |
Расстояние сканирования | 600 м |
Центрир | Лазерный |
Пылевлагозащищенность | IP55 |
Рабочая температура | от -20 °C до +50 °C |
Морозоустойчивость | -20 °С |
Безотражательный режим | 800 м |
Угловая точность | 1" |
Связь с устройствами | USB, Wi-Fi |
Производитель | Trimble (США) |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
|
Состав комплекта |
|
|
Наименование |
шт |
| Тахеометр + сканер Trimble SX10 |
1 |

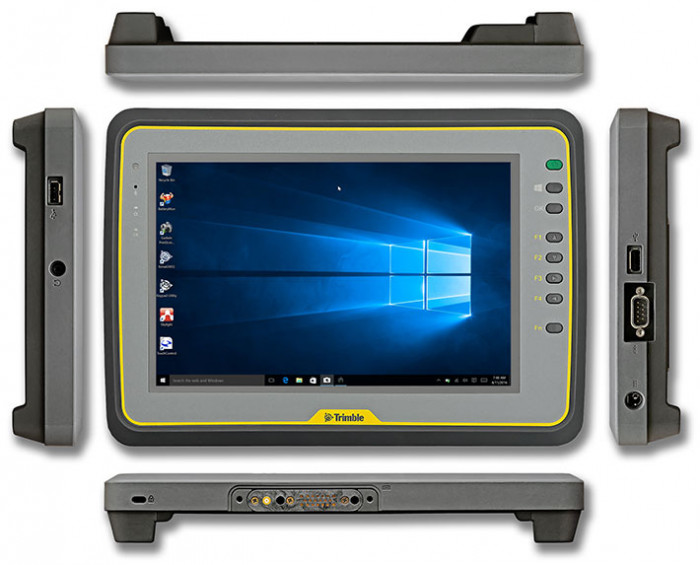

| Контроллер Trimble Tablet rugged pc |
1 |
|
Трегер |
1 |
|
Шестигранный ключ |
1 |
|
Ключи к кейсу для инструмента |
2 |
|
Транспортировочный кейс с ремнями для переноски |
1 |
|
Чехол от дождя |
1 |
|
Набор для чистки оптики |
1 |
|
Краткое руководство по эксплуатации |
1 |
|
Кабель 2.5 м Hirose 6P-PC на USB 2.0 |
1 |
| Точность | ||
| Точность измерения по призме | ±(1+1.5 мм/км х D) мм | |
| Точность измерения по призме в режиме слежения | ±(2+1.5 мм/км х D) мм | |
| Точность измерения без отражателя в стандартном режиме | ±(2+1.5 мм/км х D) мм | |
| Угловые измерения | ||
| Угловая точность | 1" | |
| Система считывания | абсолютный энкодер | |
| Датчики считывания ГУ / ВУ | два / два | |
| Измерение расстояний | ||
| Дальность измерения по призме 6.25 см | до 5 500 м | |
| Дальность измерения без отражателя | до 800 м | |
| Минимальное измеряемое расстояние | 1 м | |
| Минимальное измеряемое расстояние без отражателя | 1 м | |
| Время измерения | ||
| Скорость измерения по призме в стандартном режиме | 1.6 с | |
| Скорость измерения без отражателя в стандартном режиме | 1.2 с | |
| Сканирование | ||
| Принцип сканирования | вращающаяся призма в зрительной трубе | |
| Дальность сканирования | Kodak White Card (90%): 0.9 - 600 м Kodak Gray Card (18%): 0.9 - 350 м |
|
| Скорость сканирования | 26.6 КГц | |
| Минимальное расстояние между точками сканирования | 6.25 мм, 12.5 мм, 25 мм и 50 мм на 50 м | |
| Грубое сканирование (360° по горизонтали x 300° по вертикали, с плотностью 1 мрад, 50 мм на 50 м) | время сканирования 12 мин | |
| Стандартное сканирование (90° по горизонтали x 45° по вертикали, с плотностью 0.5 мрад, 25 мм на 50 м) | время сканирования 6 мин | |
| Принцип измерения | технология Trimble Lightning | |
| Стандартное отклонение | на 50 м, коэффициент отражения 18-90%: 1.5 мм
на 120 м, коэффициент отражения 18-90%: 1.5 мм |
|
| Дальномер | ||
| Тип лазера | импульсный, 1550 нм, класс 1М | |
| Расходимость пучка (безотражательный режим) | 0.2 мрад | |
| Размер лазерного пятна на 100 м | 14 мм | |
| Поправка за атмосферу | вводится в полевом или офисном ПО | |
| Камеры | ||
| Принцип визуализации | 3 откалиброванных камеры в зрительной трубе, технология Trimble VISION | |
| Общее поле зрения камер | 360° x 300° | |
| Частота кадров | до 15 fps | |
| Размер файла общей панорамы с обзорной камеры | 15 - 35 МБ | |
| Панорама обзорной камеры (360° по горизонтали x 300° по вертикали) с 10% перекрытием | 3 минуты, 40 снимков, 20 мм/50 м на пиксель | |
| Панорама основной камеры (90° по горизонтали x 45° по вертикали) с 10% перекрытием | 3 минуты, 48 снимков, 4.4 мм/50 м на пиксель | |
| Общее увеличение (без интерполяции) | 84x | |
| Разрешение камеры | 5 МП | |
| Фокусное расстояние камеры | 36-3000 мм | |
| Поле зрения камеры | max 57.5° (по горизонтали) x 43° (по вертикали)
min 0.65° (по горизонтали) x 0.5° (по вертикали) |
|
| Замер экспозиции | автоматический, точечный | |
| Яркость | ±5 шагов | |
| Режимы баланса белого | авто, дневной свет, лампы накаливания, облачно | |
| Температурная компенсация оптики | да | |
| Размер изображения | до 2592 x 1944 пикселей | |
| Формат файла | .webp | |
| Положение обзорной камеры | параллельно оси измерения | |
| Один пиксель обзорной камеры соответствует | 20 мм на 50 м | |
| Один пиксель основной камеры соответствует | 4.4 мм на 50 м | |
| Положение камеры зрительной трубы | соосное | |
| Фокусировка камеры зрительной трубы | от 1.7 м до ∞ | |
| Один пиксель камеры зрительной трубы соответствует | 0.88 мм на 50 м | |
| Съемка в режимах AUTOLOCK И ROBOTIC | ||
| Дальность работы по пассивным призмам | до 800 м | |
| Дальность работы по призмам Active Track 360 | до 700 м | |
| Сервомеханизм | ||
| Тип сервоприводов | технология MagDrive | |
| Фиксация и медленное вращение | сервоприводы | |
| Зрительная труба | ||
| Высота горизонтальной оси вращения | 196 мм | |
| Апертура | 56 мм | |
| Центрирование | ||
| Центрир | видео-центрир оптический центрир в трегере |
|
| Чувствительность круглого уровня | 8'/2 мм | |
| Система центрирования | Timble 3-pin | |
| Рабочий диапазон видео-центрира | 1 - 2.5 м | |
| Один пиксель на цели центрирования соответствует | 0.2 мм для высоты инструмента 1.55 м | |
| Точность видео-центрира | 0.5 мм для высоты инструмента 1.55 м | |
| Горизонтирование | ||
| Точность компенсатора | 0.5" | |
| Чувствительность цифрового уровня | 0.3" | |
| Тип компенсатора | двухосевой жидкостно-электрический датчик | |
| Диапазон работы компенсатора | ±5.4’ | |
| Управление | ||
| Дисплей КЛ | нет | |
| Дисплей КП | нет | |
| Ввод/вывод | ||
| Встроенный радиомодем | 2.4 ГГц | |
| Интерфейсы | Wi-Fi, USB | |
| Питание | ||
| Время работы от 1-го аккумулятора | 2-3 ч | |
| Время работы от 3-х аккумуляторов в адаптере | 6-9 ч | |
| Батарея | Li-ion 11.1 В 6.5 Ач | |
| Физические характеристики | ||
| Вес | 8.2 кг | |
| Рабочая температура | от -20°С до +50°С | |
| Пылевлагозащищенность | IP55 | |
| Прочее | ||
| Возможность сканирования | до 26 600 точек в секунду | |
| Двухуровневая защита паролем | да | |
