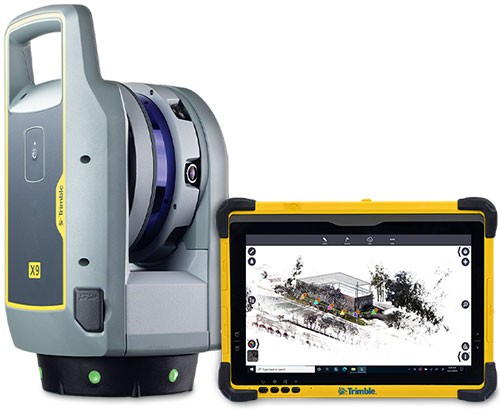

Лазерный 3D сканер Trimble X9 + T10x планшет
Лазерный 3D сканер Trimble X9 + T10x планшет
Преимущества Trimble X9
Высокие эксплуатационные показатели
- функция автоматической калибровки прибора;
- самовыравнивание;
- защита от внешних воздействий воды и пыли IP55;
- Рабочая температура (от -20 до +50 °C).
Производительность
- время сканирования до 1 минуты (регулируется в настройках);
- дальность измерений до 150 метров;
- географическая привязка структурированного облака точек;
- качественная передача данных с облака точек при низком уровне шума (<1.5 мм @ 30 м) для детальных виртуальных объектов.
Универсальность использования
- скорость сканирования до 1 000 000 точек/с;
- адаптивность к быстро меняющимися требованиями проекта;
- высокая точность при работе с различными приложениями;
- высокая светочувствительность к сложным тёмным или блестящим поверхностям при стандартном режиме сканирования;
- совместимость с портативными мобильными устройствами;
Программное обеспечение для управления Trimble X9
- регистрация в полевых условиях;
- визуализация трехмерных данных прямо на объекте;
- геопривязка с помощью лазерного указателя и точной точки;
- режим сканирования для повышения плотности на сложных зонах.
Уже в продаже Trimble X9!
Наша компания занимаемся продажей и обслуживанием дорогостоящего и высокотехнологичного геодезического оборудования и предоставляем гарантию на свои услуги. Доставка осуществляется за счет компании по всей России.
Категории:
Дальность сканирования | 0.6 м - 150 м |
Объем накопителя | 32 ГБ |
Вес | 6.045 кг |
Размеры | 178 × 353 × 170 мм |
Скорость сканирования | 1000000 изм./сек. |
Расстояние сканирования | 120 м |
Пылевлагозащищенность | IP55 |
Рабочая температура | от -20 °C до +50 °C |
Карта памяти | SDHC |
Морозоустойчивость | -20 °С |
Связь с устройствами | USB, Wi-Fi |
Производитель | Trimble (США) |
Точность измерения отдельной точки (3D) | 2.3 мм на 10 м, 3 мм на 20 м, 4.8 мм на 40 м |
Поле зрения по вертикали/по горизонтали | 282° / 360° |
Питание | Li-ion батарея 11.1 В, 6.5 Ач |
Отзывов ещё нет — ваш может стать первым.
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
| ОПИСАНИЕ СИСТЕМЫ | ||||||
| Trimble X9 Система лазерного 3D-сканирования | Новая конструкция центрального блока Trimble X-Drive с комбинированным сервоприводом/сканирующим зеркалом, интегрированным HDR-изображением, автоматической калибровкой, самонивелированием и лазерным указателем обеспечивает более высокую скорость, дальность, точность и чувствительность. | |||||
| Программное обеспечение Trimble Perspective | Простое в использовании ПО для управления сканером, автоматической регистрации на местности, геопривязки, 3D-визуализации, аннотирования, измерений, обработки и экспорта для поставки. | |||||
| ОПИСАНИЕ СИСТЕМЫ СКАНИРОВАНИЯ | ||||||
| ОСНОВНОЕ | ||||||
| Класс сканирующего лазера EDM | Лазерный класс 1, безопасен для глаз в соответствии с IEC EN60825-1 | |||||
| Длина волны лазера | 1530-1570 нм, невидимое излучение | |||||
| Угол охвата | 360° x 282° | |||||
| Дивергенция луча/диаметр луча | 0,8 мрад/7,95 мм на расстоянии 10 м | |||||
| Скорость сканирования | До 1000 кГц | |||||
| ИЗМЕРЕНИЕ ДИАПАЗОНА | ||||||
| Принцип работы диапазона | Высокоскоростное цифровое измерение | |||||
| Шумы в диапазоне 1,2 | < 1,5 мм на расстоянии 30 м | |||||
| Диапазон3 | 0,6 м-150 м | |||||
| Высокочувствительная электроэрозионная обработка | Темные и отражающие поверхности - асфальт/нержавеющая сталь | |||||
| ТОЧНОСТЬ СКАНИРОВАНИЯ | ||||||
| Сертификация | Гарантированный срок службы с автоматической калибровкой | |||||
| Точность диапазона1,2 | 2 мм | |||||
| Угловая точность1,4 | < 16” | |||||
| Точность трехмерных координат1,4 | 2,3 мм @ 10 м, 3,0 мм @ 20 м, 4,8 мм @ 40 м | |||||
| ПАРАМЕТРЫ СКАНИРОВАНИЯ | ||||||
| РЕЖИМ СКАНИРОВАНИЯ | ДЛИТЕЛЬНОСТЬ5,6,7 (мин:сек) | ИНТЕРВАЛ(мм) @ 10 м | ИНТЕРВАЛ(MM) @ 35 M | ИНТЕРВАЛ(MM)@ 50 M | К-ство ТОЧЕК | МАКСИМАЛЬНЫЙ РАЗМЕР ФАЙЛА (МБ) |
| В помещении | 0:50 | 15 | - | - | 6.8 | 32 |
| Стандартный | 2:03 | 8 | 26 | 38 | 27.2 | 95 |
| 3:33 | 5 | 18 | 25 | 61.2 | 204 | |
| 5:36 | 4 | 13 | 19 | 108.8 | 340 | |
| Высокоскоростной | 1:27 | 8 | 26 | 38 | 27.2 | 175 |
| 3:15 | 4 | 13 | 19 | 108.8 | 610 | |
| 6:08 | 3 | 9 | 13 | 244.8 | 1,250 | |
| КАЧЕСТВО ИЗОБРАЖЕНИЯ | ||||||
| Датчики | 3 коаксиальные калиброванные камеры с разрешением 10 Мп | |||||
| Разрешение | 3840 x 2746 пикселей для каждого изображения | |||||
| Захват необработанного изображения | Быстрое - 15 снимков - 158 МП - 1 минута - с HDR 3 минуты Качественное - 30 снимков - 316 МП - 2 минуты - с HDR 6 минут | |||||
| Настройки | Автоматическая экспозиция и HDR Автоматическая коррекция баланса белого и предустановки для помещений и наружных работ | |||||
| АВТОМАТИЧЕСКАЯ КОРРЕКЦИЯ ПОЛОЖЕНИЯ | ||||||
| Тип | Автоматическое самовыравнивание, выбор включения/выключения | |||||
| Диапазон | ± 10° (геодезический класс), ± 45° (грубый класс) | |||||
| Перевернутое положение | ± 10° (геодезический уклон) | |||||
| Точность измерения уклона | < 3" = 0,3 мм на расстоянии 20 м | |||||
| АВТОМАТИЧЕСКАЯ КАЛИБРОВКА | ||||||
| Встроенная система калибровки | Полная автоматическая калибровка диапазона и угловых систем при необходимости, без взаимодействия с пользователем или целевыми объектами | |||||
| Угловая калибровка | Применяет поправку к погрешности коллимации, т.е. к отклонению горизонтальной, вертикальной или прицельной оси | |||||
| Калибровка диапазона | Применяет поправку на альбедо и на измерение расстояния | |||||
| Интеллектуальная калибровка | Для обеспечения оптимальной производительности контролируется температура окружающей среды, освещенность, вибрации, температура прибора и вертикальная скорость. | |||||
| ПОМОЩНИК РЕГИСТРАЦИИ TRIMBLE | ||||||
| Инерциальная навигационная система | Система IMU отслеживает положение, ориентацию и перемещение прибора | |||||
| Автоматическая регистрация | Автоматическая ориентация и выравнивание сканирования по последнему или предварительно выбранному скану | |||||
| Ручная регистрация | Ручное выравнивание или разделение облака точек экрана на две части | |||||
| Визуальные проверки | Динамический 2D и 3D просмотр для контроля качества | |||||
| Доработка | Автоматическое уточнение регистрации | |||||
| Отчет о регистрации | Отчет с результатами средних ошибок, перекрытия и согласованности по проекту и станции | |||||
| ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||
| ВЕС И ГАБАРИТЫ | ||||||
| Прибор (включая аккумулятор) | 6,045 кг (13,33 фунта) | |||||
| Внутренняя батарея | 0.35 кг. | |||||
| Габариты | 178 мм (Ш) x 353 мм (В) x 170 мм (Г) | |||||
| ИСТОЧНИК ПИТАНИЯ | ||||||
| Тип аккумулятора | Перезаряжаемая литий-ионная батарея 11,1 В, 6,5 Ач (стандарт для оптических приборов Trimble) | |||||
| Стандартная продолжительность работы | 3,5 часа работы от одной аккумуляторной батареи (3 аккумулятора входят в комплект ) | |||||
| УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ | ||||||
| Рабочая температура | От -20 °C до +50 °C (от -4 °F до +122 °F) | |||||
| Температура хранения | От -40 °C до +70 °C (от -40 °F до +158 °F) | |||||
| Степень защиты от проникновения | IP55 (защита от пыли и воды) | |||||
| Относительная влажность | 95% | |||||
| Степень загрязнения оборудования | 4 | |||||
| ДРУГОЕ | ||||||
| Лазерный указатель | Лазер класса 2 с длиной волны 620-650 нм | |||||
| Дистанционное управление | Планшет Trimble T10x или аналогичный планшет или ноутбук с Windows® 10 с подключением через WLAN или USB-кабель | |||||
| Кнопка | Управление сканированием одной кнопкой | |||||
| Коммуникации/передача данных | WLAN 802.11 A/B/G/N/AC или кабель USB | |||||
| Хранение данных | Стандартная карта SD (SDHC 32 ГБ в комплекте) | |||||
| Комплектующие | Сумка для удобной транспортировки и переноски в самолете Легкий штатив из углеродного волокна с разъемом для крепления Быстросъемный адаптер для X9 и штатив из углеродного волокна | |||||
| Гарантия | Стандарт гарантия 2 года | |||||
| Программное Обеспечение - TRIMBLE PERSPECTIVE | ||||||
| СИСТЕМНЫЕ ТРЕБОВАНИЯ | ||||||
| Операционная система | Microsoft® Windows® 10 | |||||
| Процессорм | Intel® 8th Generation Core™ i5 processor or better | |||||
| Оперативная память | 16 GB or better | |||||
| Видеокарта VGA | Intel HD Graphics 620 or better | |||||
| Место на жестком диске | Твердотельный накопитель (SSD) 512 ГБ, рекомендуется 1 ТБ | |||||
| ОСНОВНЫЕ ФУНКЦИИ | ||||||
| Работа со сканером | Пульт дистанционного управления или кабель | |||||
| Trimble помощник в регистрации | Автоматическая и ручная регистрация, доработка и отчетность | |||||
| Взаимодействие с данными | 2D, 3D и просмотр состояния рабочих станций | |||||
| Документация по эксплуатации | Сканирование этикеток, аннотаций, изображений и т.д. | |||||
| Автоматическая синхронизация | Автоматическая синхронизация данных с помощью одной кнопки | |||||
| Геопривязка | Лазерный указатель для привязки к местности и точного измерения точек | |||||
| Отчеты | Отчеты по регистрации, калибровке в производственных условиях и диагностике | |||||
| Дублирование данных | Данные, хранящиеся на SD-карте и планшете | |||||
| Интеграция данных | Форматы экспорта для поддержки программного обеспечения Trimble и других производителей Форматы файлов: TDX, TZF, E57, PTX, RCP, LAS, POD | |||||
1. Характеристика указана как 1 сигма. 2. На 80% альбедо. Указанное альбедо @ 1550 нм.
3. На матовой поверхности с нормальным углом падения. Дальность действия 120 м.
4. После автоматической калибровки и самовыравнивания в пределах ±10°.
5. Длительность сканирования включает время самовыравнивания в пределах ±10°.
6. Самовыравнивание займет на ~ 10 секунд больше времени, если сканер не находится в пределах ±10°.
7. Время сканирования может увеличиваться до 45 секунд при полной калибровке после запуска или простоя до термостабилизации.
