Лазерный 3D сканер Trimble X7

Дальность сканирования - до 80 метров.

Рабочий комплект включает лазерный сканер Trimble X7, новый контроллер T10x c предустановленной программой полевой записи Trimble Perspective, а также широкий набор необходимых аксессуаров.

Преимущества Trimble X7 kit with T10x Tablet

• • Система самонивелирования при наклоне прибора ± 5° - сокращает время проведения полевых работ
• • Температурный диапазон от -20 до +50°C – наиболее неприхотливый к погодным условиям
• • Технология самодиагностики X-Drive - автоматический внос поправок на каждой станции
• • Высокая степень пылевлагозащиты, закрытое зеркало – лучшая защита прибора от негативных природных и технологических условий на стройке и производстве
• • Инерциальная система для отслеживания изменения местоположения прибора
• • Обновленный контролер T10x - адаптирован под задачи лазерного сканирования
• • Программное обеспечение Trimble Perspective – сшивка и просмотр облака точек прямо в поле сокращает время камеральной обработки, исключает пропуск и брак данных

Описание

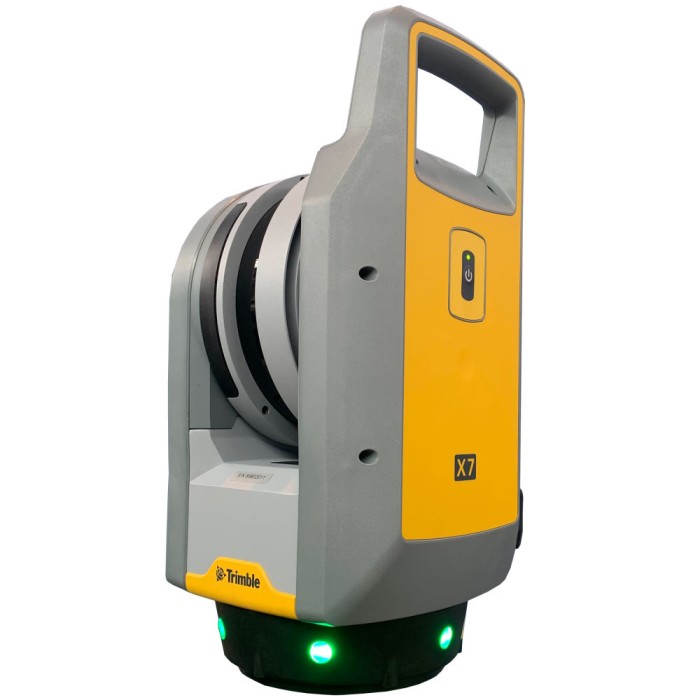

Trimble X7 – современный компактный лазерный сканер для решения широкого круга задач в сфере гражданского и промышленного строительства, информационного моделирования по облакам точек (scan – to - BIM), обмера помещений, сьемки промышленных и инфраструктурных объектов, исторических зданий. Его отличает простота управления и надежность исполнения.

Обновленный комплект включает лазерный сканер Trimble X7, обновленную модификацию планшета Trimble T10х и комплект необходимых аксессуаров.
Лазерный сканер Trimble X7 характеризуется исключительной надежностью благодаря закрытому корпусу для подвижных элементов лазерной системы и расширенному температурному диапазону, позволяющему работать от -20°С. Скорость сканирования 500 000 точек/сек, дальность – до 80 метров.
Простота полевой работы достигается за счет систем автогоризонтирования прибора при наклоне до ±5°, отслеживания ориентации и перемещений в пространстве, а также интуитивно понятному программному обеспечению Trimble Perspective. В процессе работы лазерный сканер передает данные на планшет, где программа регистрации данных Trimble Perspective производит визуализацию полученных данных. Преимущество использования ПО – автоматическая последовательная сшивка облаков точек прямо в процессе съемки. Таким образом, оператор может не только управлять настройками сканирования, но и производить визуальный контроль облака точек, снижая количество брака и пропущенных участков.
Контроль облака точек на объекте, автоматическая сшивка и процедура уточнения положения станций сканирования, реализованная в Trimble Perspective, позволяют получить на выходе максимально подготовленные данные, снижая время дальнейшей камеральной обработки.
В качестве контролера управления для сканера выступает обновленный пыле- влагозащищённый планшет Trimble Т10x. По сравнению с предыдущей модификацией, T10х получил новый более мощный процессор Intel 10th Gen Core i7, а также значительно увеличен объем жесткого диска и оперативной памяти (1 TB, 32 GB RAM). Улучшенные характеристики делают контролер Trimble Т10x идеальным для работы с большими проектами. В T10x сохранилась возможность "горячей" замены сменных аккумуляторов, что весьма актуально для работы при отрицательных температурах. Кроме этого Trimble Т10x получил новую улучшенную камеру.
Благодаря компактному корпусу и небольшому весу, Trimble X7 легко транспортировать в любом виде транспорта, в том числе, в виде ручной клади при авиаперевозке.

Комплектация поставки включает не только сканер и контроллер, но и внушительный перечень необходимых аксессуаров, в том числе: дополнительные аккумуляторы, рюкзак, легкий карбоновый штатив, адаптер для штатива и т.д.

Режимы работы

Trimble X7 имеет широкие возможности по выбору режима сканирования, позволяя адаптировать измерения под фактические условия на объекте. Выбор осуществляется оператором в программе Trimble Perspective, при этом всегда остается возможность изменить выбранные характеристики для каждой станции.
Благодаря последнему обновлению прошивок для Trimble X7 и Trimble Perspective, разработчикам удалось сократить минимальное время сканирования до 1 минуты и снизить время для выполнения панорамных фотоснимков. Теперь доступны несколько режимов сканирования с различной плотностью облака точек в диапазоне от 1 до 16 минут.
Для слишком темных и отражающих поверхностей возможен выбор режима сканирования с повышенной чувствительностью.
Кроме этого, доступны режимы сканирования с применением панорамных фотоснимков в высоком разрешении. Сохраненные кадры всегда можно просмотреть в модуле Scan Explorer в программе обработки данных Trimble RealWorks. С помощью фотографий также доступно раскрашивание облака точек в реальные цвета. Это позволяет облегчить процесс информационного моделирования по облаку точек, необходимого для создания ортофотопланов, фототуров и реалистичных 3D моделей объектов. Доступен выбор сьемки с 15, 30 кадрами и режим HDR c повышенной светочувствительностью для темных участков или с большим световым контрастом, и там где важна точная передача цвета – например, при съемке исторических и культурных объектов.
Trimble X7 имеет возможность работы в перевернутом состоянии для обследования шахт, колодцев и различных емкостей.

Надежность

Trimble X7 отличает лаконичность и надежность исполнения корпуса. Движущиеся части лазерной системы закрыты, на корпус вынесена только одна кнопка управления. Передача данных на планшетный контроллер осуществляется с помощью беспроводной связи. За счет этого сканер обладает наиболее высоким классом пыле и влагозащиты IP55 среди аналогов. Для условий стройки, промышленных объектов и неблагоприятных погодный условий это неоспоримое преимущество этого сканера.
Прибор имеет наиболее широкий диапазон рабочих температур среди аналогов. Trimble X7 способен работать от -20 до +50°С. В комплекте со сканером поставляется три аккумулятора, что дает возможность их замены в процессе работы на холоде. Все это делает Trimble X7 наиболее адаптированным прибором для наших климатических условий.
Кроме этого Trimble X7 оснащен встроенной системой автоматической калибровки X-Drive. Сканер проводит полную калибровку систем измерений углов и расстояний на каждой станции сканирования, внося необходимые корректировки. В случае обнаружения неисправностей, прибор в автоматическом режиме выдаст предупреждение и не позволит провести ошибочные измерения. В Trimble Perspective встроена функция автоматической калибровки и диагностики, с помощью которой всегда можно проверить прибор по широкому списку параметров. Благодаря этой системе более не нужно выполнять ежегодную дорогостоящую поверку.
