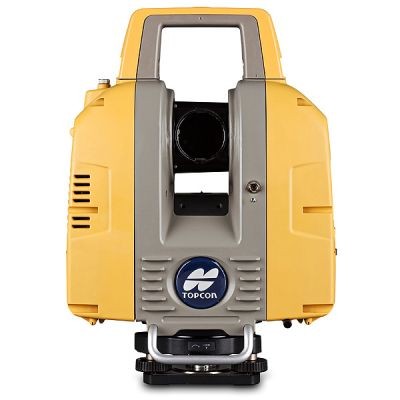

Лазерный сканер Topcon GLS-2000

Лазерный сканер Topcon GLS-2000 ID#560

Категории: Topcon

Теги: topcon TradeGeo геодезия geodesy syrveyor лазерный сканер 3D сканер

Поделиться:

К отличительным особенностям сканера GLS-2000 можно отнести процедуру его установки и ориентирования на точке стояния, наличие двух встроенных фотокамер, возможность выбора типа лазера для выполнения измерений, систему питания сканера, систему хранения данных, большой сенсорный экран, баланс характеристик сканера.

Процедура ориентирования

Процедура установки инструмента на точке и его ориентирования еще больше похожа на работу с традиционным электронным тахеометром. Это значительно упрощает работу с прибором, повышает удобство его использования, облегчает освоение инструмента. Ориентирование сканера может выполняться как по специальной марке, так и по обычной стеклянной призме, как в случае электронных тахеометров. Марка или призма устанавливается на вехе или штативе на точке ориентирования, сканер выполняет предварительное сканирование заданной оператором небольшой области точки ориентирования, в результате которого происходит точное определение местоположения цели. Для завершения процедуры ориентирования следует ввести в сканер значения высоты инструмента и цели. Более того, сканер сам может измерять свою высоту над точкой стояния с помощью лазерного излучения.

Встроенные фотокамеры

Сканер имеет две встроенные фотокамеры, каждая с разрешением 5МП. Одна из камер имеет широкий угол обзора 170° и используется в качестве панорамной. Она расположена в корпусе сканера рядом с объективом. Вторая камера с углом обзора 8,9° встроена в объектив сканера, она применяется для более точного выбора области сканирования или точки ориентирования. Переключение между камерами осуществляется с помощью одной кнопки, позволяя выбрать оптимальный режим фотоизображения для управления прибором.

Тип лазерного излучения

В сканере используется два источника лазерного излучения, имеющие сертификацию по классу 3R и классу 1М. Лазер класса 1 абсолютно безопасен для зрения человека и может использоваться в тех ситуациях, когда в зоне работы сканера находится много людей. Оператор может выбирать тип лазерного излучения в зависимости от условий измерений на объекте.

Система энергопитания

Сканер работает от 4-х аккумуляторных батарей, расположенных попарно с обеих сторон инструмента. Аккумуляторы имеют возможность «горячей замены» без выключения прибора. В сканере используются аккумуляторы того же типа, что и в электронных тахеометрах Topcon.

Сохранение данных

Результаты работы сканера сохраняются на съемную карту памяти формата SD. Сама карта памяти располагается в батарейном отсеке прибора и надежно защищена от воздействия неблагоприятных условий окружающей среды. Нужное количество карт памяти формата SD легко приобрести в любом магазине бытовой электроники, обеспечив возможность накопления любого объема результатов измерений.

Сенсорный экран

На боковой панели прибора расположен большой сенсорный экран, под которым имеются три кнопки для управления работой прибора. Помимо этого на сенсорный экран выводятся дополнительные клавиши для выбора режимов и настройки параметров работы сканера. Эти сенсорные клавиши имеют достаточно большой размер для удобства их выбора (стилус использовать не обязательно). Экран позволяет посматривать фотоизображения с камер, выбирать режим сканирования, вводить исходные данные, управлять процессом работы сканера. Благодаря сенсорному экрану использования внешних устройств для управления сканером не требуется.

Баланс характеристик

Дальность действия сканера в 350 метров и обеспечиваемая при этом высокая точность и плотность измерений делают GLS-2000 поистине универсальным инструментом, как по областям применения, так и по спектру решаемых задач. Сканер может эффективно использоваться для обмера архитектурных сооружений (фасадов зданий, памятников архитектуры и т.п.), различных съемок на территории промышленных предприятий, для определений объемов выработки (склады сыпучих материалов, карьерные разработки и т.п.), для выполнения топографической съемки и других видов работ. Большое поле зрения сканера, с одной стороны, позволяет эффективно его использовать внутри помещений, а с другой стороны, значительно сократить число точек стояния при съемке крупных объектов на открытой местности. Весь процесс сканирования на точке стояния, включая создание панорамного фотоизображения, занимает порядка 3-4 минут (в зависимости от выбранных параметров измерений). Малый вес и компактные размеры прибора позволяют сократить состав необходимого полевого персонала, облегчают переноску прибора, установку и снятие его со штатива.

Все вышеперечисленное в комплексе позволяет говорить о GLS-2000 как о лазерном сканере для решения широкого спектра задач в самых различных условиях.



Лазерный сканер

Тип сканера

Импульсный лазерный сканер с двухосевым компенсатором

Класс лазера

Невидимый, класса 1М; Видимый, класса 3R

Дальность (Отражающая способность цели - 90%)

350 м

Точность измерения расстояния

3,5мм / 150м

Точность угловая

6 "

Размер лазерного пятна

менее 11,2 мм на 150 м

Скорость сканирования

120000 точек/сек

Поле зрения

270х360 (ВхГ º)

Видоискатель

две цифровых фото/видеокамеры по 5 МП

Размер

152 x 293 x 412 мм

Вес

11 кг

Диапазон рабочих температур

-5° - +40°С

Питание


Батарея

внутренняя (4 шт)

Время работы

4 ч
