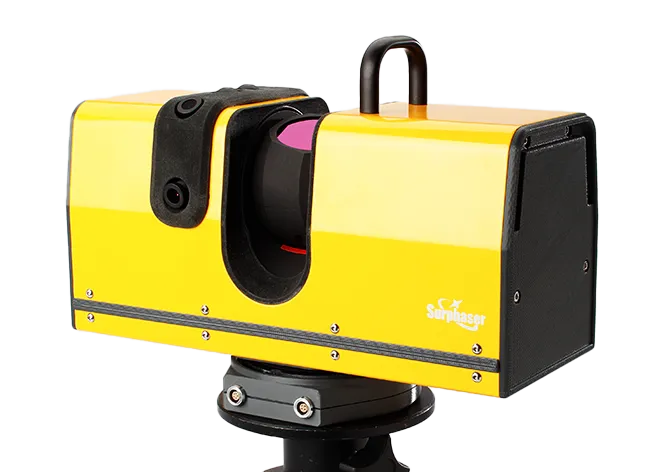

Лазерный сканер Surphaser 10
Прибор рассчитан на эксплуатацию в условиях промышленного предприятия и проведение съемки под открытым небом.
Обзор характеристик и модификаций
Лазерный сканер доступен в 2 версиях:
- 10HQ - минимальные показатели зашумленности, дальность до 50 м при погрешности 0.7 мм на 15 м.
- 10HS - рабочий диапазон от 1 до 110 м, ошибка измерений - 0.9 мм на 15 м.
Важная деталь - модификации HQ и HS являются программными опциями для базовой модели лазерного 3D-сканера Surphaser 10.
Технические особенности
Прибор оборудован двумя цифровыми камерами и программным обеспечением для автоматического расцвечивания облаков точек и динамической корректировки качества изображения в зависимости от условий съемки. Продвинутые механизмы фильтрации помогают изолировать целевую область, а также избежать сбора некорректных данных. Функции самодиагностики и автокалибровки упрощают настройку и обслуживание устройства.
Ключевые характеристики
- Скорость сбора данных - 208000 точек/сек.
- Поле зрения 360° по горизонтали и 270° по вертикали.
- Разрешение цифровых камер 5 Мп.
- Рабочая температура от 5°C до 45°C.
- Вес 4.9 кг.
Удобство работы
Встроенный в Surphaser 10 контроллер позволяет проводить изыскания без дополнительного оборудования и проводного подключения, что вкупе с небольшим весом и размерами корпуса значительно увеличивает мобильность на выездных измерениях. Для контроля сканирования, оперативного просмотра результатов и внесения всех необходимых настроек можно использовать обычный планшет, который подключается к сканеру по Wi-Fi. При необходимости специалист может выделить отдельные участки объекта для повторного сканирования с повышенной плотностью точек.
Сервис
Ремонт, калибровка и сервисное обслуживание устройств Surphaser, в отличие от сканирующих систем других производителей, проводится в России, за счет чего сроки простоя оборудования значительно сокращаются.
Дальность сканирования | 1 м - 110 м |
Вес | 5 кг |
Размеры | 278 × 118 × 200 мм |
Скорость сканирования | 208000 изм./сек. |
Расстояние сканирования | 50 м, 110 м |
Рабочая температура | от +5 °C до +40 °С |
Встроенный модем | Wi-Fi |
Связь с устройствами | USB 2.0 |
Поле зрения по вертикали/по горизонтали | 360°/270° |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
| Наземный лазерный сканер Surphaser 10 | 1 шт. |
| Встроенные цветные камеры 5MPix (включает программное обеспечение для автоматическое отображение цветовых данных) | 2 шт. |
| Кабель Surphaser USB 2.0 | 1 шт. |
| Адаптер питания 110/240 AC, 14-24V DC, 3.5A | 1 шт. |
| Кабель питания Surphaser | 1 шт. |
| Адаптер для установки на штатив | 1 шт. |
| Аккумулятор Li-Ion 14V, 49Wh (каждая обеспечивает от 1,5 до 2 часы работы) | 2 шт. |
| Зарядное устройство с 2 отсеками | 1 шт. |
| Транспортный контейнер |
1 шт. |
| Ограниченная гарантия сроком на 1 год и договор базовой поддержки | 1 шт. |
| Конфигурация системы | ||
|---|---|---|
| Конфигурация | 10_HQ | 10_HS |
| Рекомендуемый рабочий диапазон | 1-50 м | 1-110 м |
| Неоднозначность по дальности | 180 м | 180 м |
| Угловая неопределенность | 25 сек | 25 сек |
| Уровень шума, коэффициент отражения 90% | 0.12 мм на 15 м | 0.25 мм на 15 м |
| Уровень шума, коэффициент отражения 10% | 0.3 мм на 15 м | 0.7 мм на 15 м |
| Зона неопределенности | <0.7 мм на 15 м | <0.9 мм на 15 м |
| Эксплуатационные параметры системы | ||
| Тип сканера | фазовый сдвиг, полусферический сканер с областью обзора 360° на 270° | |
| Метод измерения расстояния | фазовый сдвиг | |
| Длина волны лазера | 1550 нм (красный) | |
| Тип лазера | CW (непрерывный лазер) | |
| Класс лазера | Class 1 (IEC EN60825-1:2007) | |
| Частота сканирования | 208 000 точек в секунду | |
| Разрешающая способность по дальности | 0.001 мм | |
| Данные углового положения | ||
| Диаметр луча | 3 мм | |
| Угловое разрешение по вертикали | 1 сек | |
| Угловое разрешение по горизонтали | 1 сек | |
| Контроль плотности сканирования (выбирается программно) | ||
| Мин. вертикальная плотность точек | 12 точек/градус | |
| Мин. горизонтальная плотность точек | 2 точек/градус | |
| Макс. вертикальная плотность точек | 90 точек/градус | |
| Макс. горизонтальная плотность точек | 90 точек/градус | |
| Время сканирования, при плотности 7200х7200 | 4,5 мин | |
| Зона обзора (на скан, выбирается программно) | ||
| Горизонтальная (максимум) | 360° | |
| Вертикальная (максимум) | 270° | |
| Физические данные | ||
| Рабочая температура | от 5° до 40°С, без конденсируемой влажности | |
| Электропитание | 14-24V DC, 30W | |
| Размеры (ДхШхВ) | 278 x 200 x 118 мм | |
| Вес | 5 кг | |
*Все значения шума и погрешности приведены для уровня 1 сигма.
*Шум диапазона - локальное (краткосрочное) изменение диапазона, 1 сигма, 90% ламбертовской поверхности.
*Оценивается с помощью контрастного целевого объекта, наилучшим образом подходящего при скорости передачи данных 208000 точек в секунду.
*Параметры системы могут быть изменены без предварительного уведомления; параметры оцениваются независимо.
