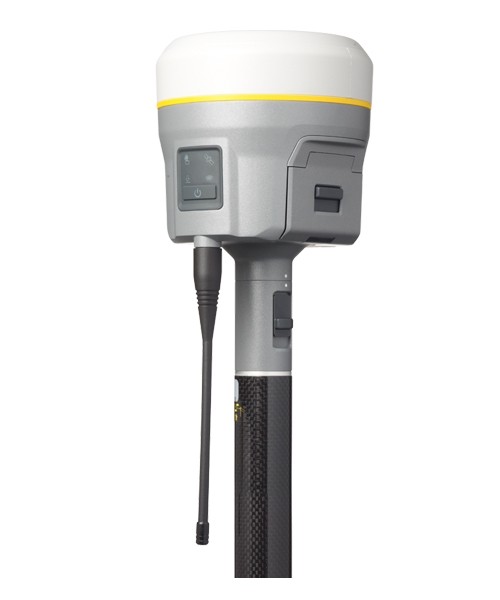

GNSS приемник Trimble R10-2 GSM/4G/Radio
Основные технические параметры
- Встроенный GSM-модем.
- Отслеживание спутниковых сигналов: GPS, ГЛОНАСС, SBAS, Galileo, BeiDou, QZSS, NavIC.
- Прием до 672 GNSS-каналов.
- Объем внутренней памяти 6 Гб на 3 года измерений.
- Wi-Fi и Bluetooth.
- Взаимодействие с платформами Android и iOS.
- Встроенный браузер для работы со смартфоном.
- Сменный аккумулятор с индикатором заряда.
Современные технологии для поддержки большинства GNSS-сигналов
Благодаря реализации в 4 передовых технологий: Trimble HD-GNSS, Trimble 360, Trimble SurePoint и Trimble xFill GNSS приёмник Trimble R10-2 R10-102-00-01 приспособлен для выполнения основных задач по геодезическому наблюдению.
Система Trimble 360 обеспечивает поддержку до 672 каналов GNSS, что позволяет использовать прибор практически в любых условиях с защитой от внешних помех.
GSM-модем оснащен встроенной антенной и способен как передавать, так и принимать данные по сети Интернет по современным стандартам связи от 2G до 4G. При этом SIM-карту можно удобно установить в специальный разъем в корпусе GNSS приемника таким же образом, как и в смартфоне.
Инновационное ПО которое позволяет использовать прибор в наклонном положении и в случае потери связи
Технология SurePoint позволяет проводить точные измерения даже при наклоне вехи до 15° за счет полной компенсации неровного положения Trimble R10-2 R10-202-00-01. Благодаря функции xFill обеспечивается 5-минутное продолжение измерения с точностью до сантиметра даже в случае потери связи.
Уникальная система сжатия информации для длительного использования
За счет системы сжатия информации внутренней памяти устройства в 6 Гб будет достаточно для проведения измерений в течение 3 лет.
Удаленное управление без использования полевого контроллера
Сеть Wi-Fi обеспечивает дистанционное управление приемником с помощью смартфона или планшетного ПК без применения полевого контроллера. Для этого в устройстве предустановлен мобильный браузер, специально рассчитанный для работы с малодиагональными экранами. Кроме этого, посредством модуля Wi-Fi вы можете удобно переносить данные на ПК или смартфон.
Купить Trimble R10-2, R10-102-00-01, Model 00, single receiver transport case, ROW, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
Модель | LITE |
Объем накопителя | 4 ГБ |
Вес | 1.12 кг |
Диапазон частот | 403 — 473 МГц |
Пылевлагозащищенность | IP67 |
Рабочая температура | от -40 °С до +65 °С |
Гарантия | 1 год |
Встроенный модем | 4G |
Спутниковые группировки | Beidou (China), Galileo (Europe), Glonass (Russia), GPS (USA), QZSS (Japan) |
Связь с устройствами | Bluetooth, RS-232(Com), USB, Wi-Fi |
Производитель | Trimble (США) |
Число каналов | 672 |
Режим работы | Статика, RTK, PPK (Кинематика) |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
|
Комплект поставки GNSS приемника Trimble R10 |
Кол-во |
|
GNSS приемник Trimble R10 |
1 |
|
Кабель Y (Lemo7[M]-USB[A]/Jack) Trimble |
1 |
|
Кабель адаптер (Lemo7[M]-USB[A]) Trimble |
1 |
|
УКВ радиоантенна |
1 |
|
Батарея внутренняя для R10 (3.7Ah, 7.4V) |
2 |
|
Универсальное ЗУ на 2 батареи, блок питания и кабель питания |
1 |
|
Адаптер для быстрой установки на веху |
1 |
|
Кейс для R10 |
1 |
| Одновременно отслеживаемые сигналы спутников | GPS: L1C/A, L2C, L2E, L5 ГЛОНАСС: L1C/A, L1P, L2C/A, L2P, L3 SBAS (ШДПС): L1C/A, L5 (Для спутников SBAS, поддерживающих L5) Galileo: E1, E5A, E5B, E5 AltBOC, E61 BeiDou: B1, B2, B3 QZSS: L1C/A, L1C, L1C, L2C, L5 NavIC (IRNSS): L5 |
|---|---|
| Службы поправок | CenterPoint RTX, OmniSTAR® HP, XP, G2, VBS WAAS, EGNOS, GAGAN, MSAS |
| Количество каналов | 672 |
| Частота измерений | 1 Гц, 2 Гц, 5 Гц, 10 Гц и 20 Гц |
| Точность измерений2 | |
| Дифференциальная кодовая gps-съемка | |
| В плане | 0,25 м + 1 мм/км СКО |
| По высоте | 0,50 м + 1 мм/км СКО |
| Точность дифференциального позиционирования SBAS3 | обычно <5 м 3D СКО |
| Статические gnss-измерения | |
| Высокоточная статика | |
| в плане | 3 мм + 0,1 мм/км СКО |
| по высоте | 3,5 мм + 0,4 мм/км СКО |
| Статика и быстрая статика | |
| в плане | 3 мм + 0,5 мм/км СКО |
| по высоте | 5 мм + 0,5 мм/км СКО |
| Кинематическая съемка в реальном времени | |
| От одиночной базы не далее 30 км | |
| в плане | 8 мм + 1 мм/км СКО |
| по высоте | 15 мм + 1 мм/км СКО |
| Сетевой RTK4 | |
| в плане | 8 мм + 0,5 мм/км СКО |
| по высоте | 15 мм + 0,5 мм/км СКО |
| RTK инициализация с заданной точностью5 | от 2 до 8 секунд |
| Технология trimble rtx™ (спутники, сотовая сеть, интернет (ip)) | |
| CenterPoint RTX6 | |
| В плане | 2 см СКО |
| По высоте | 5 см СКО |
| Инициализация RTX с заданной точностью, по всему миру | < 15 мин |
| Инициализация RTX с заданной точностью в режиме "Быстрый запуск" | < 1 мин |
| Инициализация RTX с заданной точностью в режиме в определенных регионах (регионы Trimble RTX Fast) | < 1 мин |
| Trimble XFILL7 | |
| В плане | RTK8 + 10 мм/минуту СКО |
| По высоте | RTK8 + 20 мм/минуту СКО |
| Физические характеристики | |
| Размеры (ШхВ) | 11,9 см x 13,6 см |
| Вес | 1,12 кг с установленными аккумуляторами и УКВ антенной, 3,57 кг - все перечисленное выше вместе с вехой и контроллером с креплением |
| Рабочая температура9 | от –40 до +65 °C |
| Температура9 хранения | от –40 °C до +75 °C |
| Влажность | 100%, с конденсацией |
| Герметичность | IP67, защита от пыли, защита от кратковременного погружения на глубину 1 м |
| Ударопрочность | В нерабочем состоянии: Выдерживает падение на бетон с вехи высотой 2 м. Импульсное ускорение до 40 G, 10 мсек |
| Вибростойкость | MIL-STD-810F, FIG.514.5C-1 |
| Электрические характеристики | |
| Вход внешнего питания 11–24 В постоянного тока с защитой от перенапряжения на Порту 1 и Порту 2 (7-контактный Lemo) Аккумуляторная, съемная литий-ионная батарея напряжением 7,4 В и емкостью 3,7 А/ч со СД индикаторами. Потребляемая мощность составляет менее 4,2 Вт в режиме RTK-ровера10 | |
| Время работы от внутренней батареи 11 | |
| с сотовым модемом | 6,5 часов |
| Связь и хранение данных | |
| Последовательное соединение | 3-х проводной кабель (7-контактный Lemo) |
| USB v2.0 | Поддержка загрузки данных и высокоскоростных соединений |
| Сотовый модем | встроенный 3.5 G модем, HSDPA 7.2 Мб/c (загрузка), GPRS класс 12, EDGE класс 12, пятидиапазонный UMTS/HSDPA (WCDMA/FDD) 800/850/900/1900/2100 МГц, четырехдиапазонный EGSM 850/900/1800/1900 МГц, GSM CSD, 3GPP LTE |
| Bluetooth | Полностью интегрированный и герметичный интерфейс связи на частоте 2,4 ГГц (Bluetooth))13 |
| Wi-Fi | 802.11 b,g, режимы точки доступа и клиента, шифрование WPA/WPA2/WEP64/WEP128 |
| USB v2.0 | Поддержка загрузки данных и высокоскоростных соединений |
| Подключение внешних устройств для приема поправок | Последовательный, USB, TCP/IP и Bluetooth порты |
| Хранение данных | Внутренняя память объемом 6 ГБ : вмещает более десять лет записи данных сырых измерений (примерно 1,4 ГБ /день), при записи данных от 14 спутников в среднем с 15-ти секундным интервалом |
| Формат данных | Ввод и вывод CMR+, CMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2. Вывод 24 сообщений NMEA, вывод GSOF, RT17 и RT27 |
| Веб-интерфейс WEBUI | Позволяет легко настраивать, управлять, контролировать приемник и передавать данные Доступен через Wi-Fi , последовательное соединение, USB и Bluetooth |
| Поддерживаемые контроллеры | Trimble TSC7, Trimble T10, Trimble TSC3, Trimble Slate, Trimble CU, Trimble Tablet Rugged PC, устройства с Android и iOS с поддерживаемыми приложениями |
| Сертификаты | Правила ФКСЧасть 15 (устройство класса Б), 24, 32; CE Mark; RCM; PTCRB; BT SIG |
1. В настоящее время возможность работы с этими сигналами реализована на основе общедоступной информации. Поэтому Trimble не может гарантировать, что эти приемники будут полностью совместимы со спутниками и сигналами Galileo будущих поколений.
2. Точность и надежность зависят от различных факторов: наличия переотраженных сигналов и препятствий, геометрии спутников и состояния атмосферы. Для получения заявленных характеристик рекомендуется устойчиво устанавливать прибор в местах с открытым небосводом, свободных от электромагнитных помех и переотражений сигналов, проводить наблюдения при оптимальной геометрии спутникового созвездия, следовать общепринятым правилам проведения высокоточных геодезических измерений, устанавливая продолжительность наблюдений в зависимости от длины базовой линии. Для получения высокой точности измерений в статическом режиме на базовых линиях более 30 км необходимо использовать точные эфемериды и длительные сеансы наблюдений (до 24-х часов).
3. Зависит от состояния систем WAAS/EGNOS.
4. В режиме сетевого RTK значение погрешности мм/км (ppm) вычисляется по удалению от ближайшей физической базовой станции.
5. Зависит от атмосферных условий, переотражений сигналов, наличия препятствий и спутниковой геометрии. Надежность инициализации непрерывно контролируется для обеспечения максимального качества.
6. Показатели СКО указаны на основе многократных полевых измерений. Достижимая точность и время инициализации зависят от типа и возможностей приемника и антенны, географического положения пользователя и атмосферных явлений, уровней сцинтилляции, состояния и доступности созвездия GNSS, уровня многолучевости, в том числе от препятствий, таких как крупные деревья и здания.
7. Точность зависит от доступности спутников GNSS. Позиционирование xFill без подписки на Trimble CenterPoint RTX заканчивается через 5 минут после потери радиосвязи. Позиционирование xFill с подпиской на CenterPoint RTX будет продолжаться более 5 минут при условии, что решение Trimble RTX инициализировано, с типовой точностью не более 6 см в плане и 14 см по высоте или 3 см в плане и 7 см по высоте в зонах покрытия Trimble RTX Fast. xFill доступен не во всех регионах, обратитесь к региональному поставщику продукции за дополнительной информацией.
8. Вычисляется от последнего значения точности в RTK перед потерей связи с источником поправок и запуском xFill.
9. Приемник сохраняет работоспособность при температуре до –40 °C, минимальная температура эксплуатации встроенных батарей составляет –20 °C.
10. Отслеживание спутников GPS, ГЛОНАСС и SBAS.
11. Зависит от температуры и скорости беспроводной передачи данных. При работе приемника в режиме передачи рекомендуется использовать внешний источник питания емкостью 6 А/ч и выше.
12. Зависит от рельефа и условий эксплуатации.
13. Разрешение на использование Bluetooth определяется законодательством каждой конкретной страны.
