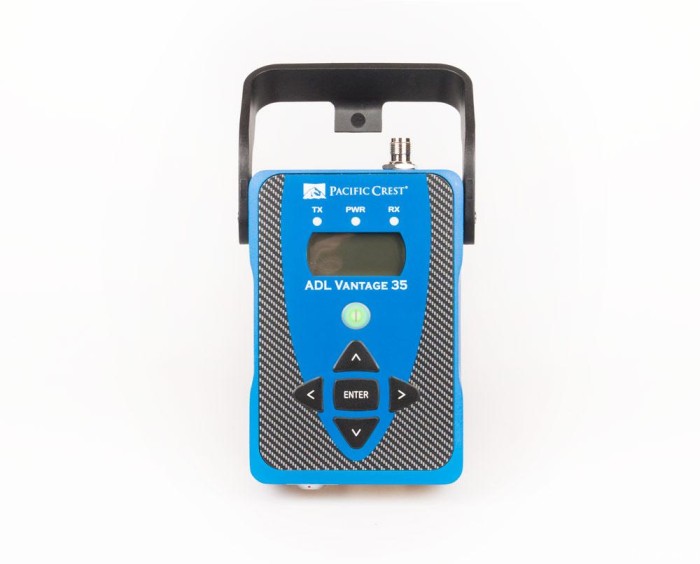

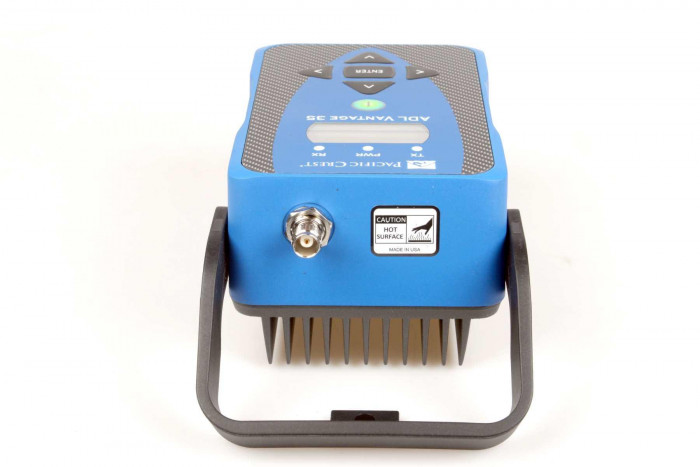

Радиомодем Pacific Crest ADL Vantage Pro
Отличительными особенностями данных моделей являются наличие встроенных экрана и клавиш для управления настройками через руссифицированное меню, расширенные диапазоны частот и возможность установки промежуточных значений мощности передачи в интервале от 2 до 35 Вт для ADL Vantage Pro и до 4 Вт – для ADL Vantage.
Модемы полностью совместимы с существующими изделиями Pacific Crest (RFM, PDL), SATEL и Trimble (HPB) и обеспечивают возможность модернизации уже развернутых систем.
Основные характеристики модема ADL Vantage Pro (ADL Vantage):
- Настраиваемая мощность передатчика от 2 до 35 Вт (для ADL Vantage – до 4 Вт) с возможностью установки промежуточных значений;
- Многофункциональный пользовательский интерфейс (клавиши и экран меню на корпусе прибора;
- Прочная и компактная конструкция;
- Полная пылевлагозащита;
- Высокая канальная скорость передачи с уменьшенной задержкой и сниженным энергопотреблением;
- Расширенные полосы пропускания (390-430 и 430-473 Мгц);
- Новое программное обеспечение ADLConf для настроек приборов, совместимое с Windows 7, XP, Vista.
Комплектация
| Станция радио (радиомодем) 35W Spectra Precision Pacific Crest ADL Vantage Pro 430-470МГц |
1 |
| Антенна радио Pacific Crest для радиомодемов ADL, HPB, PDL |
1 |
|
Крепление антенны с антенным кабелем (TNC-NMO) 2.8 м |
1 |
|
Кабель для программирования радиомодема ADL Vantage (DB9) |
1 |
|
Кабель радио ADL, PDL Base - GPS Trimble Y-кабель |
1 |
|
Кабель питания SAE-SAE 1.8 м |
1 |
|
Кронштейн с фиберглассовой вешкой для крепления ADL антенны на штатив |
1 |
|
Устройство зарядное для аккумулятора A00399 (110/240V 7.2A) |
1 |
|
Кейс транспортировочный для ADL Vantage Pro |
1 |
Технические данные
|
Антенный разъём |
50 Ом, корпусной TNC |
|
Чувствительность приемника |
-110 дБм при вероятности ошибок 10-5 |
|
Мощность передатчика |
Программируется в диапазоне 2 – 35 Вт |
|
Полосы частот |
390-430, 430-470 МГц |
|
Тип модуляции |
9600 бит/сек для 4FSK |
|
Задающий генератор |
Синтезированный, с шагом 6,25 кГц, стабильность +/- 1 ppm |
|
Канальная скорость/тип модуляции |
19200 бит/сек для 4FSK |
|
Протоколы передачи |
Transparent EOT/EOC (Без обрамления), Packetswitched (Пакетной передачи), TRIMMARKTM, TRIMTALKTM, TT450S (HW), SATEL® |
|
Интерфейсы |
RS-232, до 115200 бит/сек |
|
Пользовательский интерфейс |
Двухстрочный, 16-и символьный ЖКИ и 5 кнопок управления |
|
Защищенность |
IP67 (герметичен при погружении на глубину 1м в течении 30 минут) |
|
Вибростойкость |
MIL-STD-810F |
|
Рабочая температура |
от -40°С до +85°С (Приёмник) |
|
Температура хранения |
от -55°С до +85°С |
|
Масса |
1,95 кг |
|
Размеры |
11,9 х 8,6 х 21,3 см |
|
Входное напряжение |
9,0 – 30.0 В пост. тока, до 2 А |
|
Потребляемая мощность |
в режиме приёма: 1,7 Вт при 12,0 В |
|
Коммуникационные порты |
5-и штырьковый Lemo #1 shell |
|
Прямое исправление |
Применяется |
|
Сертификация |
Все модели сертифицированы для эксплуатации в США, Европе, Австралии, Новой Зеландии, Российской Федерации и Канаде |
