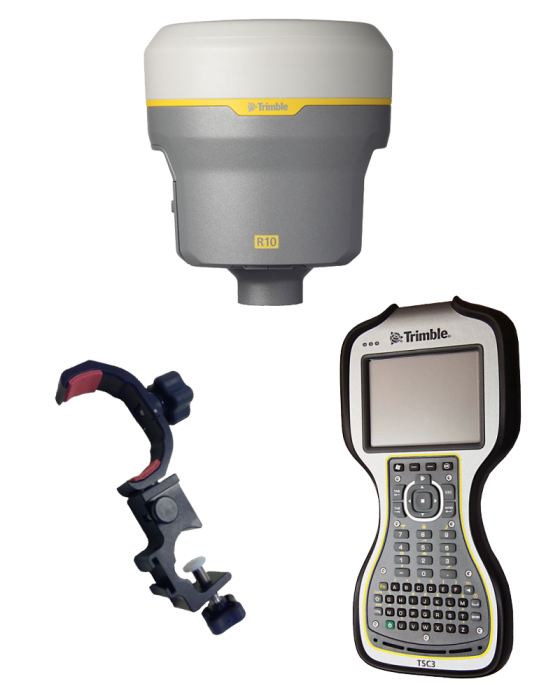

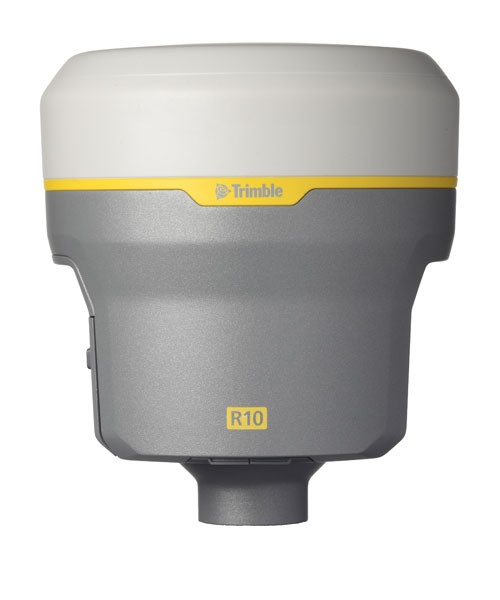

Роверный комплект GNSS Trimble R10 RTK GSM/3G/Radio + Trimble TSC3
К усовершенствованным функциям относится и встроенный в приемник веб-интерфейс, который позволяет отказаться от любых дополнительных утилит по настройке приемника и скачиванию с него данных. Благодаря возможности подключения к приемнику по Wi-Fi, скачивание данных и настройка приемника может производиться как с ПК, так и напрямую с любого смартфона (использую мобильный веб-интерфейс), оснащенного модулем Wi-Fi.
Скачивание данных стало намного удобнее благодаря наличию возможности подключения к приемнику по USB.
Компания Trimble совместила в одном компактном корпусе 3.5G GSM/GPRS приемный модем со встроенной антенной и приемо-передающий 2-х ваттный УКВ модем с расширенным частотным диапазоном 410-470 МГц, который может работать от компактной антенны и от внешней УКВ антенны.

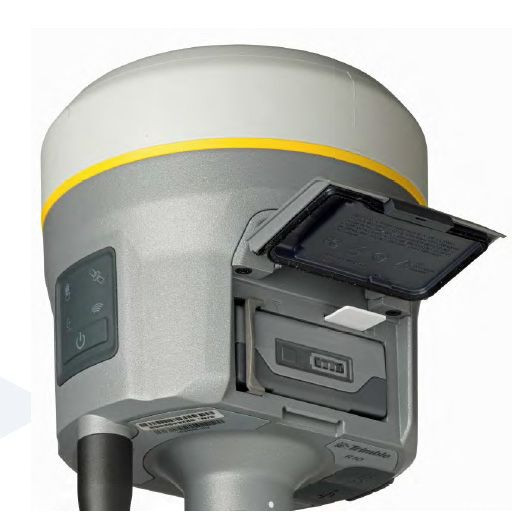

Доступ к сим карте приемника стал очень удобным – как в современных смартфонах.
Прибор оборудован батареями повышенной емкости (3.7 Ач), позволяющие работать в режиме RTK до 4-х часов при передающем модеме, установленным на мощность в 2 Вт. В комплект приемника входит две батареи, которые оснащены индикаторами заряда батареи для проверки состояния аккумулятора.
Есть также расширенная верcия приемника Trimble R10. Отличия R10 LT от R10 представлены в таблице ниже:
|
Отличие |
Trimble R10 LT |
Trimble R10 |
|
Технология Trimble Sure Point™ (электронный уровень и компас) |
- |
+ |
|
Технология Trimble xFill™ |
- |
+ |
|
Технология CenterPoint™ RTX |
- |
+ |
|
OmniSTAR |
- |
+ |
Свидетельство об утверждении типа средств измерений
Описание технологии Trimble xFill (1 Мб)
Описание технологии Trimble SurePoint (720 Кб)
Описание технологии Trimble 360 (420 Кб)
Сравнительная таблица спутниковых приемников Trimble (348 КБ)
Сравнительная таблица GNSS-приёмников Trimble нового поколения
Руководство пользователя Trimble R10
Краткое руководство пользователя Trimble R10
Последняя версия МПО (прошивки) для Trimble R10
Trimble DL - приложение для записи статики под систему Android
Trimble RTX - приложение для работы с сервисом RTX под Android
Дистрибутив утилиты Trimble Data Transfer
|

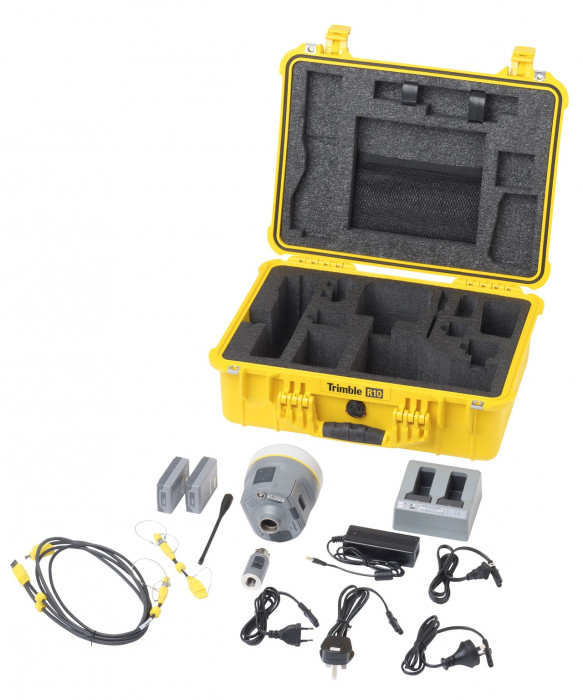

Комплект поставки GNSS приемника Trimble R10 |
Кол-во |
|
GNSS приемник Trimble R10 |
1 |
|
1 |
|
|
Крепление контроллера TSC3 на веху |
1 |
|
Кабель Y (Lemo7[M]-USB[A]/Jack) Trimble |
1 |
|
Кабель адаптер (Lemo7[M]-USB[A]) Trimble |
1 |
|
УКВ радиоантенна |
1 |
|
Батарея внутренняя для R10 (3.7Ah, 7.4V) |
2 |
|
Универсальное ЗУ на 2 батареи, блок питания и кабель питания |
1 |
|
Адаптер для быстрой установки на веху |
1 |
|
Кейс для R10 |
1 |
Технические данные
|
Страна |
США |
|
Год выпуска |
2012 |
|
Количество каналов |
440 |
|
NAVSTAR GPS: |
L1, L2C, L2E, L5 |
|
ГЛОНАСС: |
L1C/A, L1P, L2C/A, L2P, L3 |
|
BeiDou: |
B1, В2 |
|
Galileo: |
E1, E5A, E5B |
|
SBAS: |
есть |
|
DIFF (OmniStar/StarFire) |
- |
|
СКО Static в плане |
3.0 мм + 0.1 мм/км |
|
СКО Static по высоте |
3.4 мм + 0.4 мм/км |
|
СКО Fast Static в плане |
3.0 мм + 0.5 мм/км |
|
СКО Fast Static по высоте |
5.0 мм + 0.5 мм/км |
|
СКО PPK в плане |
8.0 мм + 1.0 мм/км |
|
СКО PPK по высоте |
15.0 мм + 1.0 мм/км |
|
СКО RTK в плане |
8.0 мм + 1.0 мм/км |
|
СКО RTK по высоте |
15.0 мм + 1.0 мм/км |
|
СКО DGPS в плане |
0.25 м + 1.0 мм/км |
|
СКО DGPS по высоте |
0.50 м + 1.0 мм/км |
|
Время инициализации, сек |
От 2 до 8 |
|
Частота позиционирования, Гц |
1, 2, 5, 10, 20 |
|
Надежность инициализации |
>99.9% |
|
Кол-во портов RS232 |
1 |
|
Кол-во USB портов |
1 |
|
Кол-во Ethernet портов |
- |
|
Bluetooth 2.0 |
есть |
|
Bluetooth 2.1 |
- |
|
Bluetooth 4.0 |
- |
|
Поддержка EDR |
- |
|
Wi-Fi |
есть |
|
Встроенный модем GSM/GPRS |
есть |
|
Встроенный УКВ модем |
Rx,Tx |
|
Мощность передачи, Вт |
2.0 |
|
Частотный диапазон, МГц |
403 - 473 |
|
Возможность подключения внешних GSM и УКВ модемов |
есть |
|
Форматы поправок |
RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2, CMR+, CMRx |
|
Электронный уровень |
- |
|
Электронный компас |
- |
|
Вывод сообщений формата |
NMEA, GSOF, RT17, RT27 |
|
Поддерживаемые эфирные протоколы |
Trimble, Pacific Crest, SATEL |
|
Форматы записи спутниковых измерений |
DAT, t00, t01, t02 |
|
Встроенная память |
4Гб |
|
Тип флэш памяти |
- |
|
Объём флэш памяти |
- |
|
Размер (d, h), мм |
119 x 136 |
|
Размер (a, b, h), мм |
- |
|
Материал корпуса |
магниевый сплав |
|
Масса приемника, кг |
01.дек |
|
Температура рабочая |
От -40 °C до +65 °C |
|
Температура хранения |
От -40 °C до +75 °C |
|
Пыле- и влагозащищённость |
IP67 |
|
Падение на бетон с высоты, м |
2.0 |
|
Влажность |
100%, с конденсацией |
|
Погружение в воду на глубину |
До 1.0 м |
|
Возможность подключения внешней GNSS антенны |
- |
|
Модель штатной внешней GNSS антенны |
- |
|
Потребляемая мощность |
<5.1 Вт |
|
Тип батареи |
Li-Ion |
|
Ёмкость одной батареи, мАч |
3700 |
|
Количество батарей в приемнике |
1 |
|
Количество батарей в штатном комплекте |
2 |
|
Возможность горячей замены батареи |
- |
|
Время работы в Статике, в часах |
05.май |
|
Время работы в RTK, в часах |
05.май |
|
Вход внешнего питания, В |
11.0-24.0 |
|
Веб-интерфейс |
есть |
|
Дисплей на передней панели |
- |
|
Измерение фазы несущей частоты с низким уровнем шума |
есть |
|
Технология подавления многолучёвости |
есть |
|
Гарантия, год |
1 |
