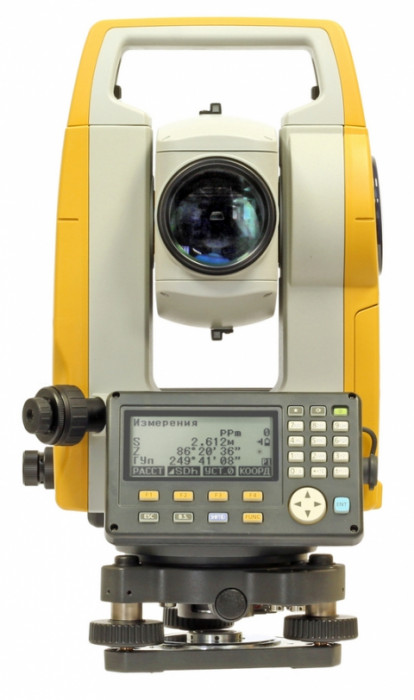

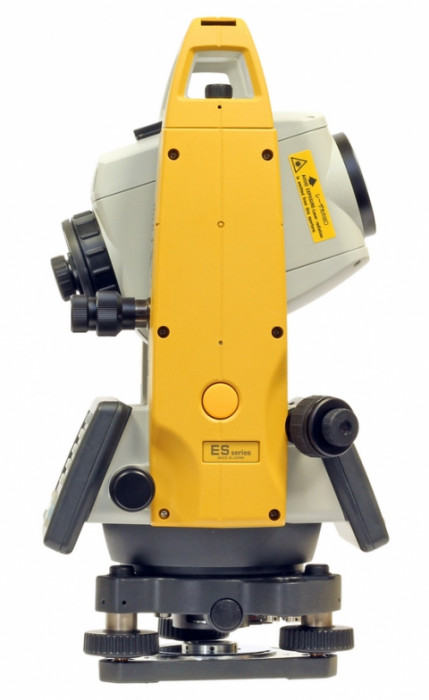

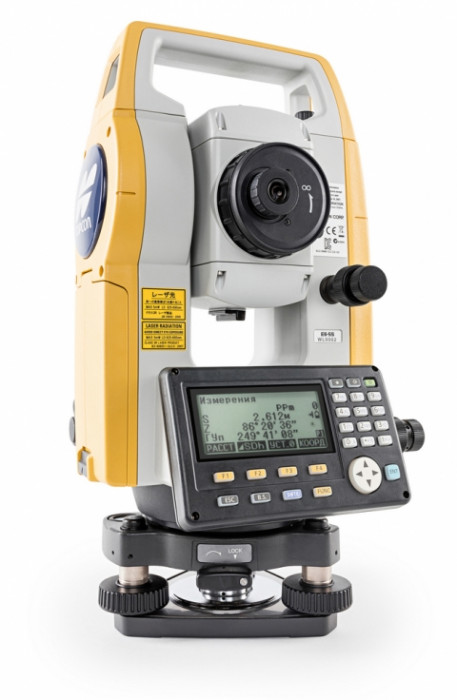

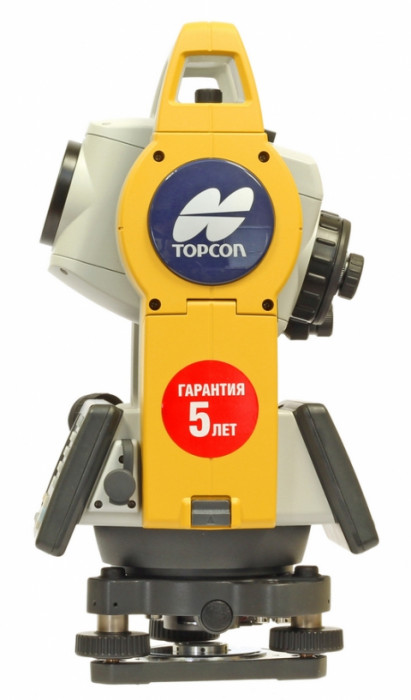

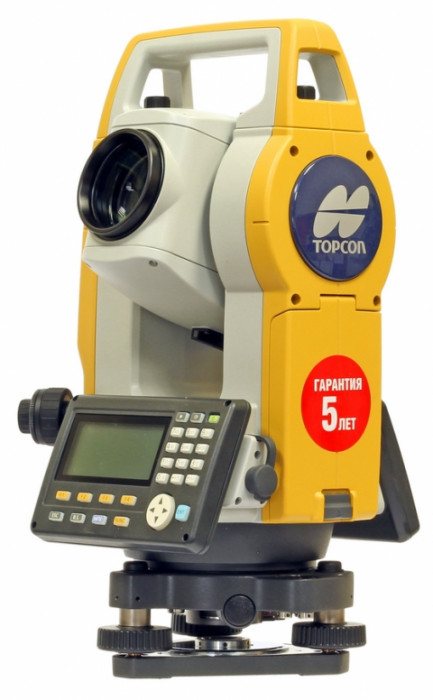

Технический тахеометр TOPCON ES-52/55

Технический тахеометр TOPCON ES-52/55 ID#88

Категории: Topcon

Теги: тахеометр topcon технический totalstation TradeGeo геодезия geodesy syrveyor

Поделиться:

Новая серия бюджетных электронных тахеометров TOPCON ES-50 разработана на основе популярной серии TOPCON ES в соответствии с самыми высокими международными стандартами.

Современный дальномер позволяет уверенно измерять расстояния без отражателя от 0.3 до 350 м за 1 секунду. Благодаря последним техническим разработкам стали возможны быстрые измерения на труднодоступные цели – темные поверхности, углы зданий и конструкций, люки, провода, измерения сквозь листву, ветви, заборы и подобные препятствия. Оперативное изменение настроек электронного тахеометра TOPCON ES-52 во время работы производится с помощью специальной клавиши на клавиатуре, а быстрый запуск измерений выполняться с помощью клавиши, расположенной на боковой панели инструмента. Данная функция позволяет проводить измерения, не отрываясь от окуляра и не теряя визуального контроля точности наведения на цель. Унифицированные аккумуляторные батареи могут быть использованы для обеспечения питания других моделей тахеометров и ГНСС оборудования производства компании TOPCON*.

Легкое в освоении встроенное программное обеспечение с графическими подсказками предоставляет большие возможности для выполнения измерений и полевых вычислений. Максимальный класс защиты от влажности и пыли** в сочетании с подсветкой дисплея, клавиш и сетки нитей позволяет применять тахеометр TOPCON ES-52 в тяжелых условиях эксплуатации, внутри плохо освещенных помещений и в глубоких сумерках.

Встроенное программное обеспечение и широкие технические возможности делают тахеометры TOPCON серии ES-50 незаменимыми помощниками в строительстве, маркшейдерском деле, землеустройстве, топографии, при проведении изысканий и в других сферах.


Ключевые особенности TOPCON ES-52

  • Максимальный класс защиты*** IP66 от влажности и пыли гарантирует работоспособность тахеометра в тяжёлых условиях.
  • Повышенная емкость Li-Ion аккумулятора позволяет в течение 15 часов проводить измерения расстояний каждые 30 секунд
  • Надёжные измерения без отражателя до 350 метров на различные поверхности
  • Минимальное измеряемое расстояние всего 30 см
  • Высокая точность измерения расстояний на призму (2 мм + 2 ppm) и без отражателя (3 мм + 2 ppm)
  • Время измерения расстояний менее 1 секунды
  • Узкий луч дальномера позволяет легко выполнять измерения сквозь препятствия и на объекты небольшого размера
  • Двухосевой компенсатор наклона инструмента с диапазоном работы ± 6’
  • Клавиша пуска измерений на боковой панели
  • Клавиша быстрого доступа в режим настроек
  • Клавиша переключения режимов работы «Без отражателя» / «Призма» / «Пленка»
  • Подсветка клавиатуры, сетки нитей и дисплея для работы в условиях недостаточной освещённости
  • Антибликовое стекло дисплея
  • Внутренняя память (5000 точек)
  • Лазерный центрир
  • Для удобства работы полным приёмом установлен второй дисплей
  • Программируемые клавиши F1/F2/F3/F4 режима «Измерения»
  • Кодирование измерений (может использоваться заранее подготовленный список кодов)
  • Форматы экспорта / импорта данных: SOKKIA SDR33 / TOPCON raw, xyz, gt7, pnt
  • Экспорт в DXF/DWG с помощью бесплатного ПО (входит в комплект поставки)
  • Производятся только в Японии


Программное обеспечение

  • Топография
  • Вынос в натуру координат
  • Вынос в натуру линий
  • Вынос в натуру дуг
  • Обратная засечка ( одним кругом или полным приёмом)
  • Высота недоступного объекта,
  • Круговые приемы,
  • Определение недоступного расстояния,
  • Проекция точки на линию,
  • Вычисление площади,
  • Измерения со смещением,
  • Уравнивание теодолитного хода,
  • Вычисление пересечений (направлений / азимутов),
  • Базовая линия,
  • Съемка поперечников,
  • Трасса
Вес 5.4 кг
Пылевлагозащищенность IP66
Рабочая температура от -20 °C до +50 °C
Увеличение крат 30x
Центрир Оптический
Дисплей Монохромный
Клавиатура Полная
Створоуказатель Нет
Морозоустойчивость -20 °С
Безотражательный режим 350 м
Угловая точность 2", 5"
Связь с устройствами RS-232(Com)
Производитель Topcon (США, Россия)

Файлы

Скачать "Руководство пользователя" (PDF, 5.7 MB, рус.)
Topcon Link - Программа для передачи данных с тахеометров и нивелиров на ПК (версия 8.2.3) (22.4 MB)
Драйвер USB-кабеля для тахеометра (для ОС Windows XP/7/8/8.1/10) (4 MB)

Внимание! Возможна несовместимость драйвера с указанными ОС вследствие конфликта с установленными устройствами, другими драйверами, каким-либо программным обеспечением и т.п.

Комплектация

Электронный тахеометр на трегере 1
Li-Ion аккумулятор BDC46С 1
Зарядное устройство CDC68 1
Крышка объектива 1
Бленда 1
Юстировочные инструменты 1
Руководство пользователя на русском языке (на CD) 1
Футляр 1
Плечевые ремни 1
Программа TOPCON LINK 1
Свидетельство о поверке 1

Технические данные

Измерение углов

Точность (с.к.о.) измерения угла одним приемом, "

2, 5

Диапазон измеряемых расстояний

без отражателя, м

0.3 - 350

на отражающую плёнку (RS90N), м

1.3 - 500

дальность по одной призме, м

########

Точность измерения расстояний

по одной призме

± (2 + 2x10-6 х D)

без отражателя

± (3 + 2x10-6 х D)

Интервал измерения расстояний

Точный режим (до 1мм), с

0.9

Грубый режим, с

0.7

Режим слежения, с

0.3

Другие характеристики

Лазерный центрир

Есть

Створоуказатель

Нет

Целеуказатель

Есть

Зрительная труба

Увеличение, крат

30

Подсветка

сетка нитей

Внешние условия эксплуатации прибора

Пыле- влагозащищенность

IP66

Рабочая температура, °С

-20°... +50°

Компенсатор

Тип

жидкостной двухосевой

Диапазон работы, ’

6

Панель управления

Экран

С двух сторон прибора, графическая точечная ЖК матрица 192х80 точек, антибликовое стекло.

Количество

2

Клавиатура

25 клавиш на панели управления + клавиша на боковой панели

Подсветка

дисплей + клавиатура

Интерфейсы

I/O порты

Последовательный RS232C

Карты памяти

-

Беспроводный модуль Bluetooth

-

Память

Внутренняя память

Примерно 5000 точек

Оптический центрир

Точность, мм

< 0.5

Батарея питания

Модель

BDC46С

Период работы при +20ºС (углы и расстояния), ч

более 15

Зарядное устройство

Модель

CDC68

Период зарядки, ч

около 2.5

Вес

Тахеометр с батареей, кг

5,4


Телекоммуникационный модуль TSshield-защитник

-

Наводящие винты

C закрепительными механизмами

Формат данных

SOKKIA SDR33 / TOPCON raw, xyz, gt7, pnt

Страна изготовления

Япония

Гарантийный срок

5 лет (ежегодное прохождение ТО в авторизованном сервисном центре в гарантийный период обязательно)
